FEEDER HOUSE SIDE AND BOTTOM SHEETS - SIDEHILL (PADDLE TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N10215	1	Lock Nut	-
1	03H1500	16	Bolt	3/8" X 1"
2	H94130	1	Bracket	(NO. 6 PADDLE DRIVE)
3	H88137	1	Sheet	LH
4	H88163	1	Seal	FEED PLATE
5	03H1540	7	Bolt	5/16" X 3/4"
5	N10213	7	Lock Nut	-
6	H88133	2	Support	FEED PLATE
7	AH89461	2	Pin Fastener	-
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	H88134	2	Strap	-
10	03H1544	2	Bolt	5/16" X 1-1/4"
10	BP12232	1	LOCK NUT	(SUB M40699)
10	M40699	1	Nut	-
11	H88135	2	Clevis	-
12	19H1801	2	CAP SCREW	3/8" X 2"
12	BP12233	1	Lock Nut	-
13	AH89462	1	Sheet	BOTTOM, REAR
14	19H1900	14	Cap Screw	5/16" X 3/4"
14	N10213	14	Lock Nut	-
15	AH89463	1	Sheet	(SUB (2) AH96172 AND H88139)
15	H88139	1	Sheet	BOTTOM, CENTER
16	03H1765	30	Bolt	3/8" X 3/4"
16	N10215	1	Lock Nut	-
17	AH89465	1	Sheet	RH
18	AH96172	2	Reinforcement	-
19	19H1732	8	Cap Screw	3/8" X 1-1/4"
19	N10215	8	Lock Nut	-
20	24H1305	8	Washer	13/32" X 13/16" X 0.065"
21	H97422	6	Stripper	-

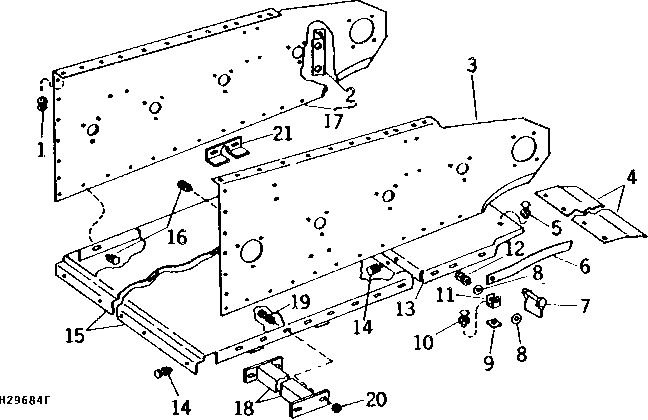

FEEDER HOUSE SIDE AND BOTTOM SHEETS - SIDEHILL (PADDLE TYPE)

Нет текстового описания
