FEEDER HOUSE REAR TOP SHEETS AND FRAME - SIDEHILL (PADDLE TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH89469	1	Reinforcement	RH
2	H88128	1	Strip	-
3	H83567	7	Screw	SELF-TAPPING
4	H77931	13	SCREW	SELF-TAPPING
5	H88119	1	Door	-
6	19H1792	2	Cap Screw	1/2" X 1"
6	E54809	1	Lock Nut	-
7	24H1348	2	WASHER	9/16" X 1" X 1/4"
8	AH89464	1	Sheet	TOP, REAR
9	24H1305	2	Washer	13/32" X 13/16" X 0.065"
10	HZ5621H	2	Spring	-
11	11H211	2	COTTER PIN	1/8" X 3/4"
12	H76877	2	Pin Fastener	-
13	AH89468	1	Frame	-
14	14H827	1	Wing Nut	3/8"
15	12H304	2	Lock Washer	3/8"
16	AH77884	1	Clip	-
17	14H812	1	NUT	3/8"
18	24H1305	1	Washer	13/32" X 13/16" X 0.065"
19	28H2497	1	Spacer	0.423" X 0.675" X 5/8", 3/8" X 5/8"
20	03H2020	1	Bolt	3/8" X 2"
21	AH89460	1	Reinforcement	LH
22	H65107	2	Grommet	-
23	03H1439	4	Bolt	1/2" X 1-3/4"
23	E54809	1	Lock Nut	-
24	03H1557	4	Bolt	3/8" X 1-1/4"
24	N10215	1	Lock Nut	-
25	03H1500	6	Bolt	3/8" X 1"
25	N10215	1	Lock Nut	-

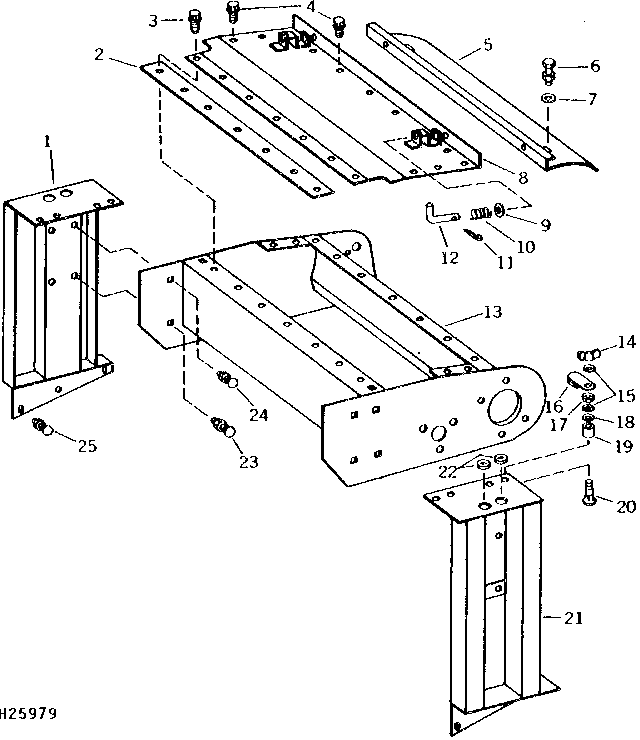

FEEDER HOUSE REAR TOP SHEETS AND FRAME - SIDEHILL (PADDLE TYPE)
