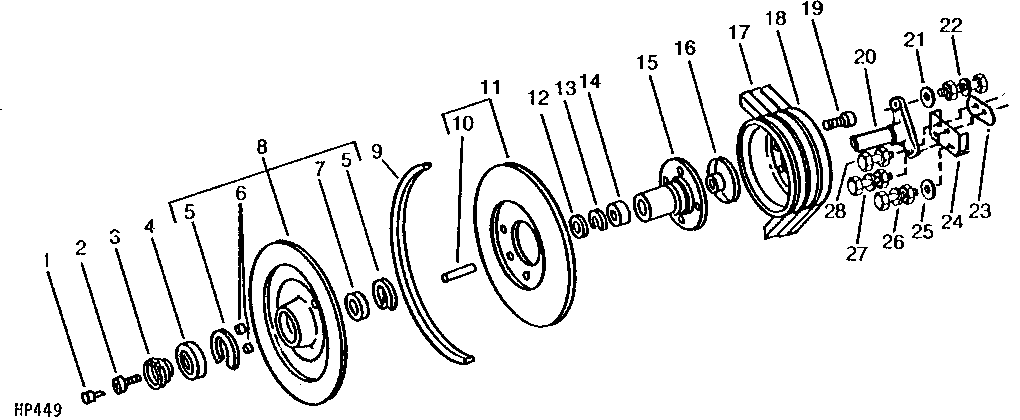

FEEDER HOUSE LOWER COUNTERSHAFT AND SHEAVES (SIDEHILL) (CONVEYOR TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	1	Lubrication Fitting	-
2	H77280	1	Cap Screw	-
2	12H236	1	Lock Washer	3/4"
3	H85652	1	Hub	-
4	JD9406	1	Ball Bearing	-
5	H83285	2	Snap Ring	-
6	H82457	6	Bushing	-
7	H75691	1	Bushing	-
8	AH84905	1	Pulley	432 MM (17") DIA., (MARKED H84447)
9	H84441	1	V-Belt	-
10	H79404	6	Pin Fastener	-
11	AH84903	1	Pulley	432 MM (17") DIA., (MARKED H84445)
12	H25051	1	Seal	-
13	E1343FN	1	Snap Ring	-
14	JD9878	1	NEEDLE BEARING	-
15	H84449	1	Hub	-
16	JD9301	1	Ball Bearing	-
17	AH89436	1	Belt Set	-
18	H86021	1	Pulley	226 MM (8-29/32") DIA.
19	19H1765	4	Cap Screw	3/8" X 1-3/4"
19	12H304	4	Lock Washer	3/8"
20	AH96810	1	Support	(SUB AH109096)
20	AH109096	1	Shaft	-
21	24H1378	1	Washer	11/16" X 1-15/32" X 0.134"
22	03H1629	1	Bolt	5/8" X 2-1/4"
22	12H294	1	Lock Washer	5/8"
22	14H1039	1	Nut	5/8"
23	H101814	2	Strap	-
24	H100591	1	Bracket	-
25	24H1305	4	Washer	13/32" X 13/16" X 0.065"
26	19H1731	2	Cap Screw	3/8" X 1"
26	12H304	2	Lock Washer	3/8"
26	14H812	2	NUT	3/8"
27	03H1764	1	Bolt	1/2" X 1-3/4"
27	12H301	1	Lock Washer	1/2"
27	14H1040	1	Nut	1/2"
28	03H1731	1	Bolt	1/2" X 1-1/2"
28	14H826	1	Nut	1/2"

FEEDER HOUSE LOWER COUNTERSHAFT AND SHEAVES (SIDEHILL) (CONVEYOR TYPE)
