FEEDER HOUSE LOWER BELT TIGHTENER (SIDEHILL) (CONVEYOR TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH101541	1	Bracket	-
2	03H1500	2	Bolt	3/8" X 1"
2	12H304	2	Lock Washer	3/8"
2	14H812	2	NUT	3/8"
3	08H4665	1	Cap Screw	3/8" X 10"
4	24H1305	1	Washer	13/32" X 13/16" X 0.065"
5	H77289	1	Washer	-
6	H94108	1	Clevis	-
7	11H216	1	COTTER PIN	3/16" X 1"
8	H748DA	1	Pin Fastener	-
9	H26552	1	Compression Spring	-
10	28H2611	1	Spacer	0.546" X 0.840" X 2", 1/2" X 2"
11	H77287	1	Strap	-
12	14H812	1	NUT	3/8"
13	JD7806	1	Lubrication Fitting	-
14	L4694T	2	Bushing	-
15	AH86900	1	Arm	-
16	P46614	1	Snap Ring	-
17	19H2224	1	CAP SCREW	1/2" X 4-3/4"
17	H79449	1	Lock Nut	-
18	24H1340	1	Washer	33/64" X 7/8" X 0.075"
19	T21242	2	Washer	-
20	03H1765	2	Bolt	3/8" X 3/4"
20	12H304	2	Lock Washer	3/8"
20	14H812	2	NUT	3/8"
21	03H1540	2	Bolt	5/16" X 3/4"
21	12H303	2	Lock Washer	5/16"
21	14H785	2	Nut	5/16"
22	AH96698	1	Bracket	-
23	AH87118	1	Sheave Assembly	165 MM (6-1/2") DIA.
24	H94395	2	Bracket	-

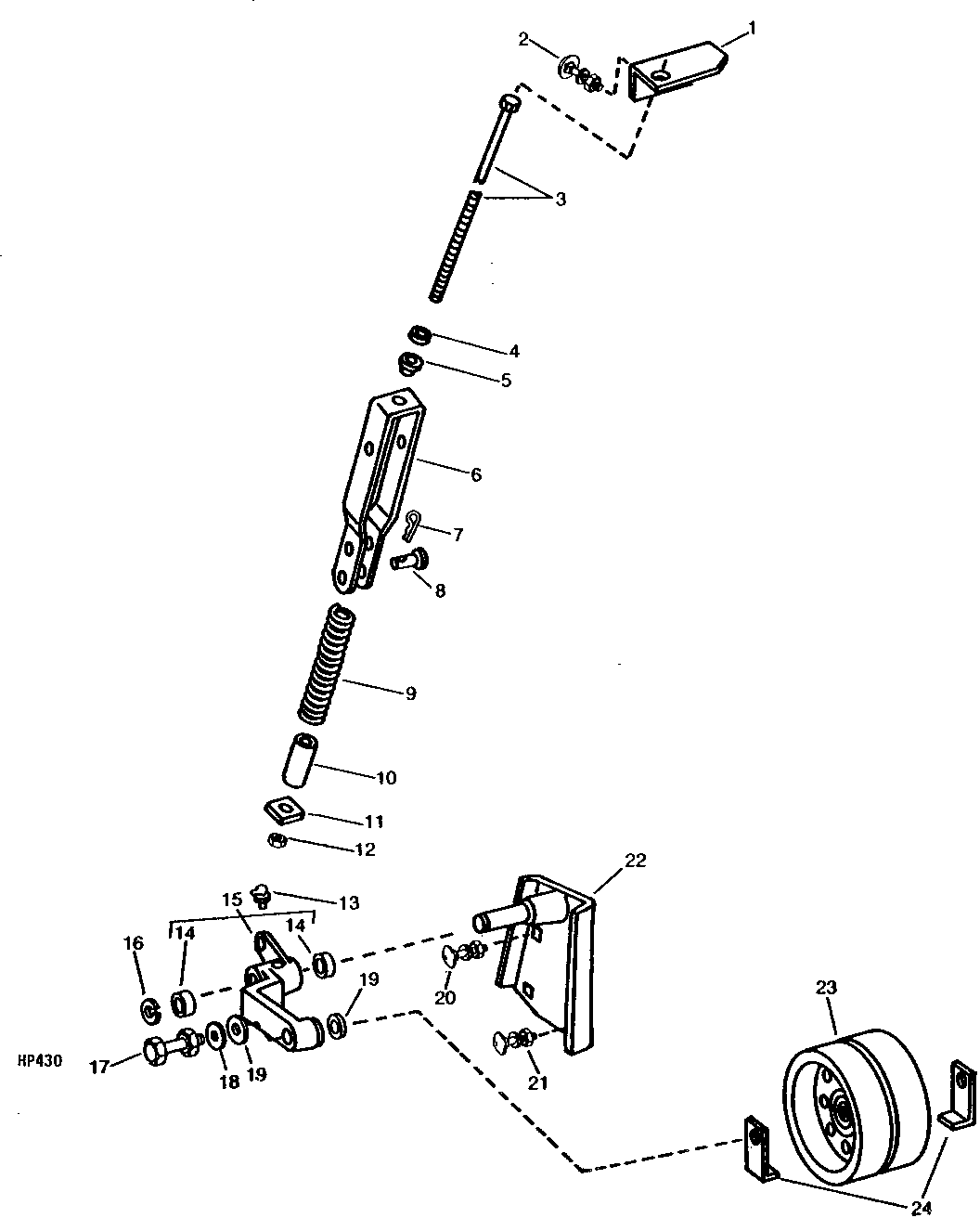

FEEDER HOUSE LOWER BELT TIGHTENER (SIDEHILL) (CONVEYOR TYPE)
