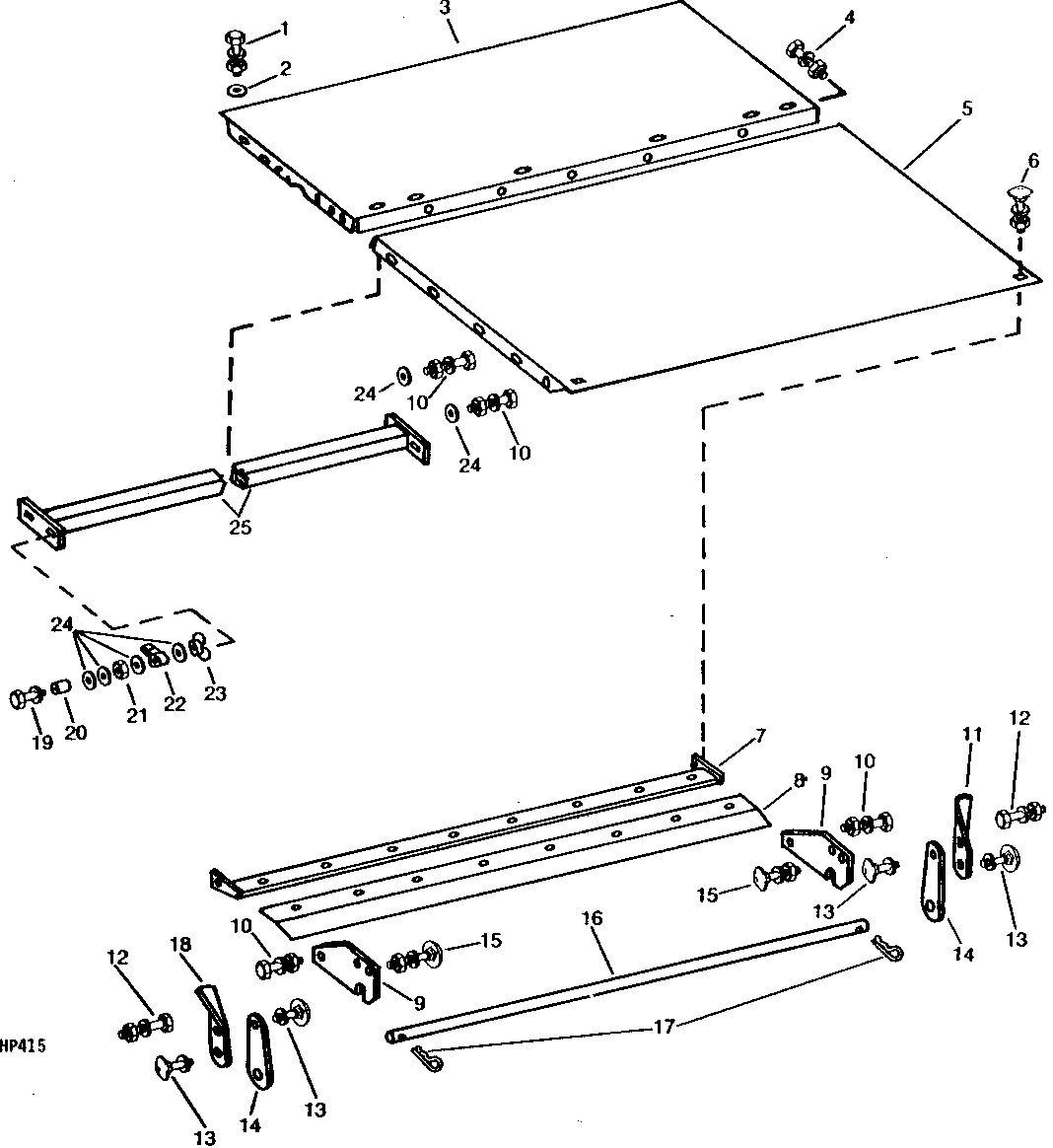

FEEDER HOUSE BOTTOM SHEETS (SIDEHILL) (CONVEYOR TYPE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	9	Lock Washer	3/8"
1	14H812	9	NUT	3/8"
1	03H1500	9	Bolt	3/8" X 1"
2	24H1305	9	Washer	13/32" X 13/16" X 0.065"
3	AH100296	1	Plate	-
4	03H1765	7	Bolt	3/8" X 3/4"
4	12H304	7	Lock Washer	3/8"
4	14H812	7	NUT	3/8"
5	AH102051	1	Sheet	-
6	12H303	8	Lock Washer	5/16"
6	14H785	8	Nut	5/16"
6	09H1649	8	Bolt	5/16" X 3/4"
7	AH80938	1	Reinforcement	-
8	H98033	1	Cover	-
9	H93170	2	Bracket	-
10	19H1731	22	Cap Screw	3/8" X 1"
10	12H304	22	Lock Washer	3/8"
10	14H812	22	NUT	3/8"
11	H76690	1	Handle	-
12	19H1900	2	Cap Screw	5/16" X 3/4"
12	14H785	2	Nut	5/16"
12	12H303	2	Lock Washer	5/16"
13	21H1226	4	SCREW	5/16" X 7/8"
13	H76696	4	Lock Nut	-
14	H93166	2	Latch	-
15	03H1765	2	Bolt	3/8" X 3/4"
15	12H304	2	Lock Washer	3/8"
15	14H812	2	NUT	3/8"
16	H96847	1	Tube	-
17	11H213	2	Cotter Pin	3/16" X 1-3/4"
18	H76700	1	Handle	-
19	19H2116	1	CAP SCREW	3/8" X 2-1/2"
19	12H304	2	Lock Washer	3/8", 3/8"
20	28H2497	1	Spacer	0.423" X 0.675" X 5/8", 3/8" X 5/8"
21	14H812	1	NUT	3/8"
22	AH77869	1	Clip	-
23	14H827	1	Wing Nut	-
24	24H1305	26	Washer	13/32" X 13/16" X 0.065"
25	AH78882	1	Reinforcement	-

FEEDER HOUSE BOTTOM SHEETS (SIDEHILL) (CONVEYOR TYPE)
