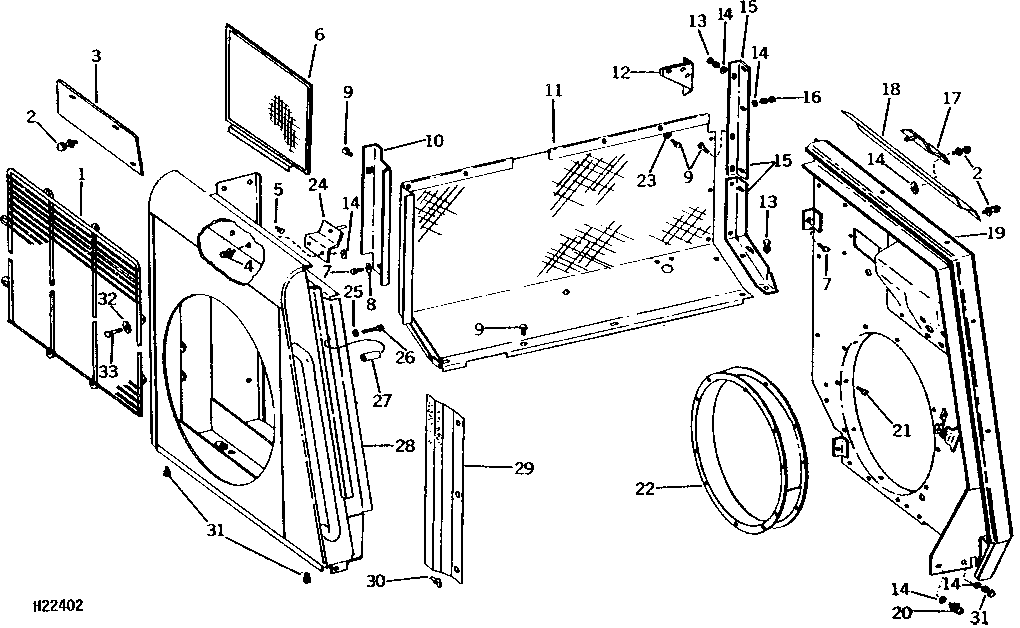

FAN SHROUD, ENGINE COMPARTMENT REAR SHEET AND INSTRUMENT WALL (11501 - 105800)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH85470	1	Grille	-
2	19H1900	8	Cap Screw	5/16" X 3/4"
2	14H785	8	Nut	5/16"
3	H84818	1	Plate	-
4	19H1813	2	CAP SCREW	5/16" X 5/8"
4	14H785	2	Nut	5/16"
5	19H2020	2	Cap Screw	5/16" X 1/2"
6	AH85308	1	Screen	(BELT DRIVE)
7	H76139	1	Screw	-
8	24H1224	1	Washer	11/32" X 1" X 1/16"
9	H65108	14	Screw	-
10	H84829	1	Bracket	RH
11	AH85607	1	Sheet	REAR
12	H84827	1	Gusset	(SUB H99936)
12	H99936	1	Gusset	-
13	19H1905	6	Cap Screw	5/16" X 1"
14	24H1136	13	Washer	11/32" X 11/16" X 0.065"
15	H84582	1	Angle	-
16	14H785	1	Nut	5/16"
16	19H2127	1	Cap Screw	5/16" X 7/8"
17	AH85293	1	Bracket	LH
18	H84793	1	Channel	-
19	AH85314	1	Partition	-
20	21H1304	1	Screw	5/16" X 3/4"
20	14H785	1	Nut	5/16"
21	H76478	10	Screw	-
22	H78081	1	Ring	-
23	24H1224	5	Washer	11/32" X 1" X 1/16"
24	AH85292	1	Bracket	RH
25	24H1305	1	Washer	13/32" X 13/16" X 0.065"
26	19H2104	1	Cap Screw	3/8" X 5"
27	28H1673	1	Bushing	0.493" X 0.675" X 4-3/16", 3/8" X 4-3/16"
28	AH85297	1	Shroud	-
29	AH85075	1	Shield	LH
30	14H952	3	Wing Nut	1/4"
31	19H1900	4	Cap Screw	5/16" X 3/4"
32	24H1646	6	Washer	17/64" X 3/4" X 0.060"
33	N10542	6	Screw	-

FAN SHROUD, ENGINE COMPARTMENT REAR SHEET AND INSTRUMENT WALL (11501 - 105800)

Нет текстового описания
