ENGINE COMPARTMENT UPPER DOOR LOUVERS AND SCREEN (11501 - 105800)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
1	19H1936	2	Cap Screw	3/8" X 3/4"
2	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
3	H83508	2	Clip	(SUB H86847)
3	H86847	2	Clip	-
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	H85082	1	Seal	-
6	H84750	1	Pin	-
7	AH85618	1	Hinge	-
8	19H1732	4	Cap Screw	3/8" X 1-1/4"
8	14H812	4	NUT	3/8"
9	AH85619	1	Door	-
10	H84766	2	Latch	-
11	H84794	1	Latch	-
12	H80337	5	Rivet	-
13	H80335	3	Washer	-
14	H80730	1	Handle	-
15	03H1765	2	Bolt	3/8" X 3/4"
15	14H812	2	NUT	3/8"
16	H85079	1	Angle	-
17	AH85616	1	Screen	-
18	H65108	4	Screw	-
19	H85342	1	Reinforcement	-
20	H84730	2	Strap	-
21	BP12232	4	LOCK NUT	-
22	H84734	2	Brace	-

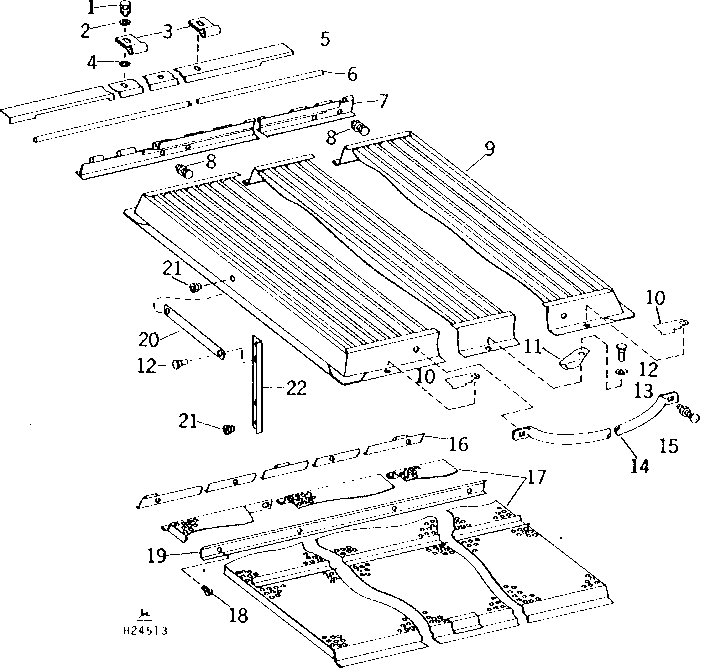

ENGINE COMPARTMENT UPPER DOOR LOUVERS AND SCREEN (11501 - 105800)
