Открытый узел

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 5236)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M15695	3	Rivet	-
2	H79024	1	Hinge	RH
3	19H1900	2	Cap Screw	5/16" X 3/4"
4	AH76721	1	Frame	(SUB AH81740)
4	AH81740	1	Frame	-
5	H81872	1	Hinge	LH
6	H79023	1	Hinge	LH
7	19H1900	2	Cap Screw	5/16" X 3/4"
7	14H785	2	Nut	5/16"
8	19H1813	2	CAP SCREW	5/16" X 5/8"
9	24H1136	11	Washer	11/32" X 11/16" X 0.065"
10	HZ5850	2	Pin Fastener	-
11	11H236	2	Cotter Pin	1/8" X 1"
12	H81869	1	Bushing	-
13	H81870	2	Pin Fastener	-
14	34H245	2	Spring Pin	1/8" X 5/8"
15	R227R	4	Spring	-
16	AH80430	1	Plate	LH
17	14H785	2	Nut	5/16"
17	03H1540	2	Bolt	5/16" X 3/4"
18	H80330	2	Latch	-
19	14H785	4	Nut	5/16"
20	H80322	2	Handle	-
21	11H206	2	Cotter Pin	3/32" X 3/4"
22	34H251	2	Spring Pin	1/8" X 1"
23	24H1305	2	Washer	13/32" X 13/16" X 0.065"
24	AH78588	1	Latch	LH
25	14H785	4	Nut	5/16"
25	19H2127	4	Cap Screw	5/16" X 7/8"
26	H81871	1	Spring	-
27	H80319	2	Hook	-
28	H80730	1	Handle	-
29	03H1652	2	BOLT	5/8" X 1-1/2"
29	14H812	2	NUT	3/8"
30	24H1315	2	Washer	13/32" X 2-1/8" X 0.134"
31	H80341	1	Spring	-
32	AH78584	1	Latch	RH
33	AH80429	1	Plate	RH

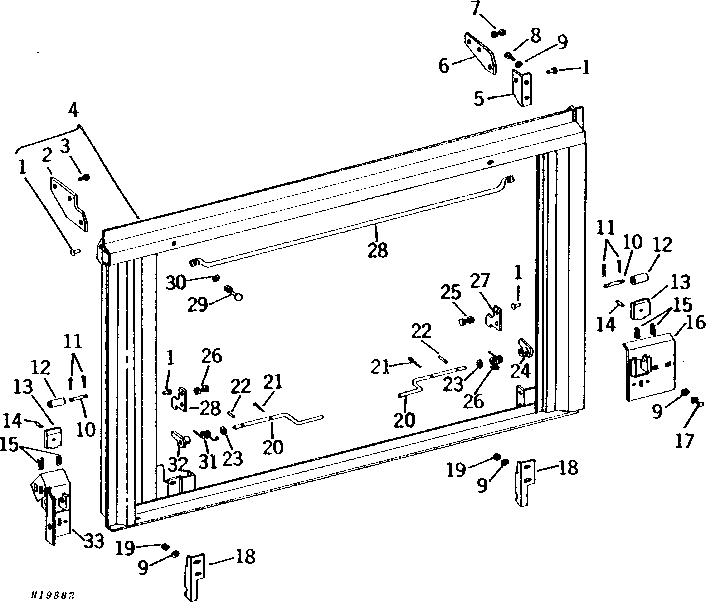

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 5236)

Нет текстового описания
