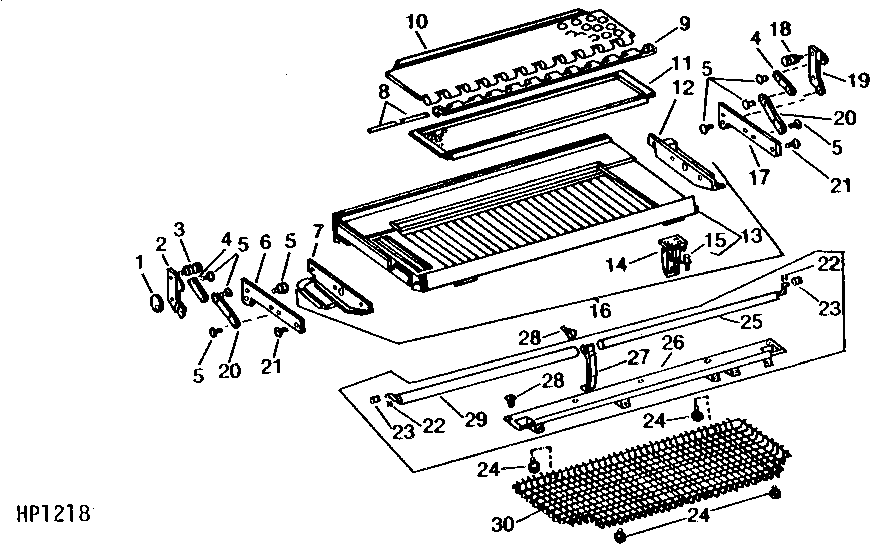

ENGINE COMPARTMENT LOWER DOOR ( - 11500)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH83611	2	Cam	-
2	H78093	1	Hinge	RH, REAR
3	19H1731	1	Cap Screw	3/8" X 1"
3	19H1800	1	Cap Screw	3/8" X 1-1/2"
3	14H812	1	NUT	3/8"
4	H78095	2	Strap	UPPER
5	H78068	8	Rivet	-
6	H78091	1	Hinge	RH, FRONT
7	H83991	1	Panel	RH
8	H83998	1	Pin	-
9	H83997	1	Hinge	-
10	H83996	1	Grate	-
11	H83999	1	Screen	-
12	H83990	1	Panel	LH
13	AH84145	1	Frame	(SUB AH84417)
13	AH84417	1	Door	-
14	AH80901	2	Latch	(SUB AH87272)
14	AH87272	2	Latch	-
15	H82972	8	Rivet	(SUB H85233)
15	H85233	8	Rivet	-
16	AH77015	1	Door	-
16	AH84174	1	Door	(SUB AH85691)
16	AH81750	1	Door	(SUB AH84174)
17	H78092	1	Hinge	LH, FRONT
18	19H1731	2	Cap Screw	3/8" X 1"
18	14H812	2	NUT	3/8"
19	H78094	1	Hinge	LH, REAR
20	H78096	2	Strap	-
21	H78097	6	Screw	-
22	34H245	6	Spring Pin	1/8" X 5/8"
23	H80271	2	Bushing	-
24	H79578	4	Screw	SELF-TAPPING
24	24H1022	4	Washer	25/32" X 1-7/8" X 1/4"
24	H85089	4	Screw	SELF-TAPPING
25	H81587	1	Latch	LH
26	AH78315	1	Support	-
27	AH80058	1	Handle	-
28	H65108	10	Screw	-
29	H81590	1	Rod	RH
30	AH84954	1	Shield	TRASH, LOWER DOOR (SUB FOR AH84157)

ENGINE COMPARTMENT LOWER DOOR ( - 11500)
