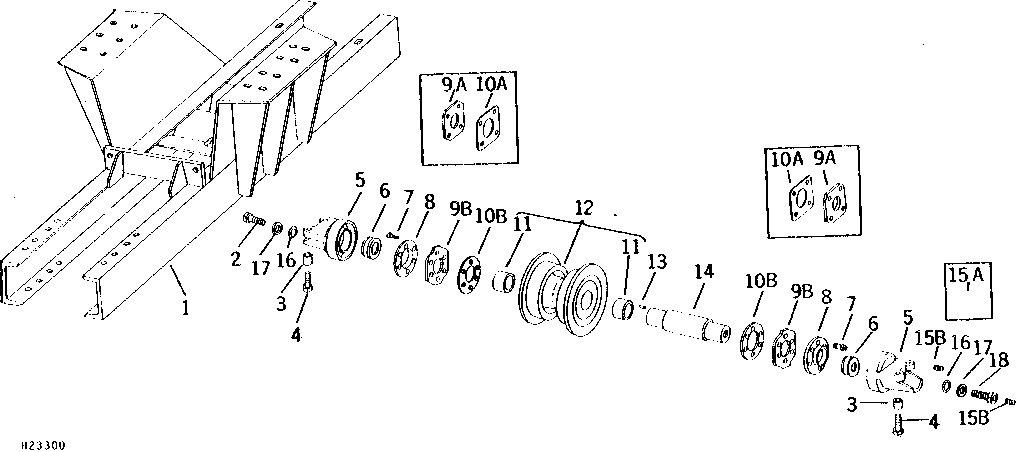

CRAWLER FRAME AND ROLLERS (RIGHT-HAND ILLUSTRATED)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH80629	1	Frame	LH
1	AH80628	1	Frame	RH
2	-	4	Part 3	-
2	12H236	4	Lock Washer	3/4"
3	P47436	16	Bushing	-
4	19H2360	16	CAP SCREW	9/16" X 2-3/4"
4	12H317	16	Lock Washer	9/16"
5	T20685	8	Bracket	-
5	T33368	8	Bracket	(SUB T38808 AND 15H558)
5	T38808	8	Bracket	-
6	AT10032	8	SEAL	-
6	AT31122	8	Seal	-
7	19H2923	48	Screw	3/8" X 1"
7	M2237T	32	SCREW	-
8	T33367	8	RING	-
11	T16881	8	BUSHING	-
12	AT18398	4	Roller	-
12	AT32573	4	ROLLER	-
13	34H260	4	SPRING PIN	5/32" X 5/8"
13	T13381	4	DOWEL PIN	-
14	T20684	4	Shaft	-
14	T40827	4	Shaft	-
16	T16752	8	O-RING	-
17	M3301T	4	Washer	-
17	T21397	4	Washer	(SUB M3301T)
18	T16845	4	Bolt	-
..	JD7830	1	Grease Gun	-
9A	T16884	8	PLATE	-
9B	T33366	8	Plate	-
9B	T33369	8	PLATE	(SUB T33366)
10A	T10026	8	SHIM	-
10B	T38969	8	GASKET	-
15A	JD7828	4	FITTING	-
15B	15H558	8	Pipe Plug	1/8"

CRAWLER FRAME AND ROLLERS (RIGHT-HAND ILLUSTRATED)
