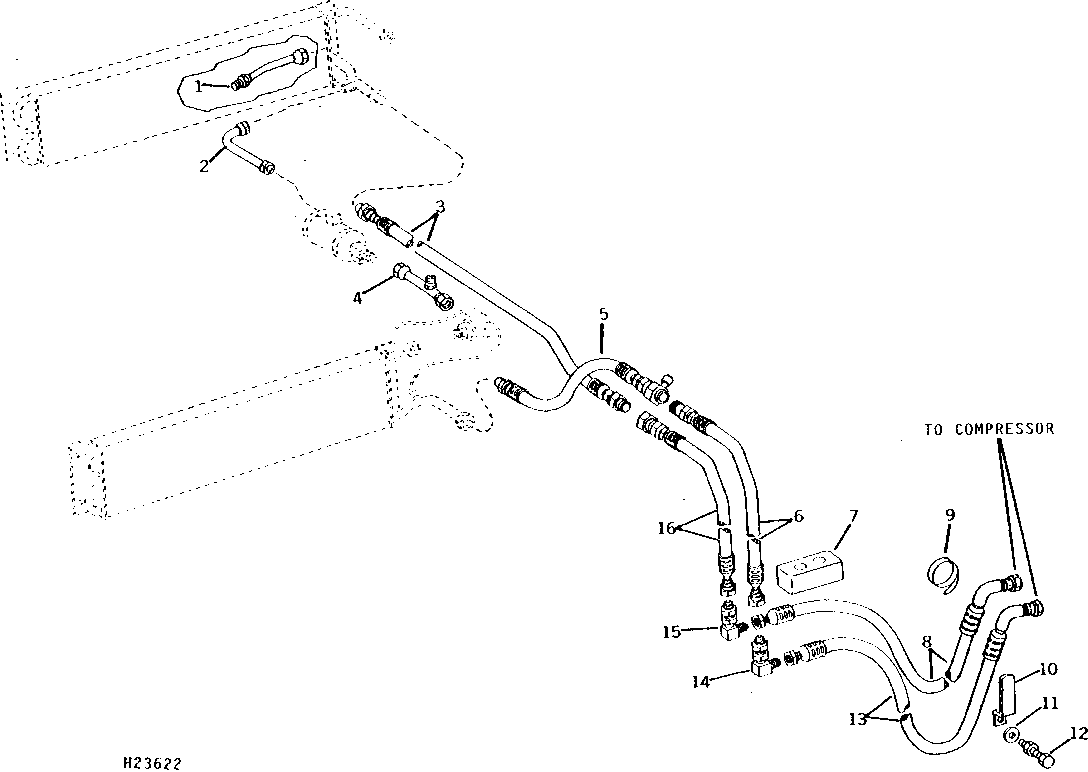

AIR CONDITIONER LINES ( - 1973)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH83299	1	Tube	HIGH PRESSURE SWITCH
2	AH80689	1	Tube	FRONT
3	AH80699	1	Hose	(SUB AH84348)
3	AH84348	1	Hose	10 MM I.D. X 706 MM LONG (13/32" X 27-13/16"), CONDENSER
4	AH83298	1	Tube	REAR
5	AH80700	1	Hose	EVAPORATOR
6	AH80660	1	Hose	16 MM I.D. X 1270 MM (5/8" X 50")
7	H81002	1	Seal	-
8	AH79273	1	Hose	(SUB AH84349)
8	AH84349	1	Hose	(SUB AH86641)
8	AH86641	1	Hose	(CONSISTS OF AH86569 AND H81744)
8	AH86569	1	Hose	10 MM I.D. X 2286 MM LONG (13/32" X 90")
9	M66044	1	Tie Band	-
10	AH78124	1	Clip	-
11	24H1305	1	Washer	13/32" X 13/16" X 0.065"
12	19H1800	1	Cap Screw	3/8" X 1-1/2"
12	14H812	1	NUT	3/8"
13	AH80662	1	Hose	(SUB AH86642)
13	AH86642	1	Hose	(CONSISTS OF AH86570 AND H81744)
13	AH86570	1	Hose	16 MM I.D. X 2286 MM LONG (5/8" X 90")
14	AH79268	1	Partition	90°
15	AH79267	1	Partition	90°
16	AH80664	1	Hose	(SUB AH84350)
16	AH84350	1	Hose	10 MM I.D. X 1270 MM LONG (13/32" X 50")
