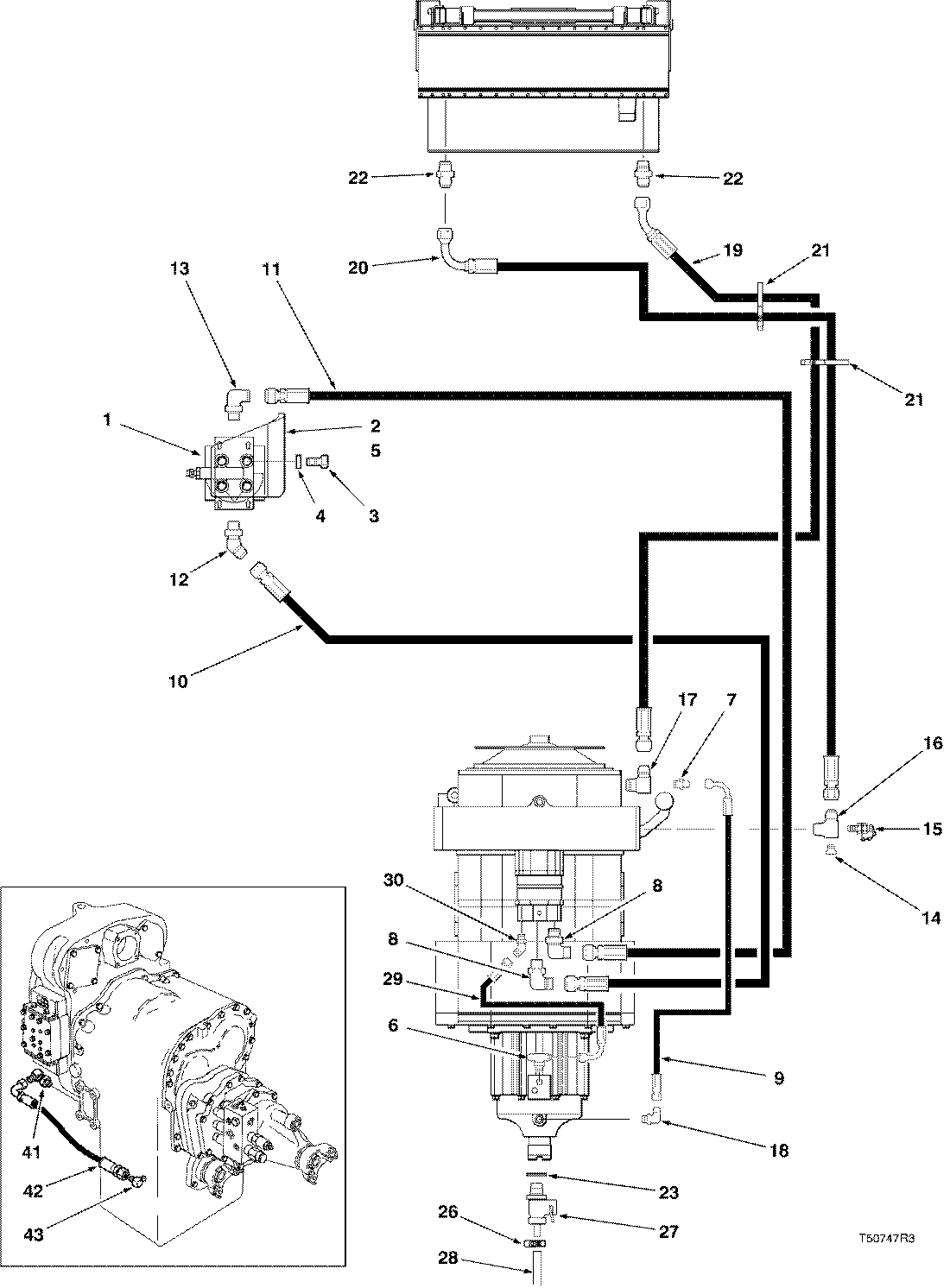

TRANS/AXLE OIL LINES ( CE2001 - 974801) 1621-033/10 [1621-033/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F123156	1	FILTER - TRANSMISSION	-
2	826992200	1	BRACKET -	-
3	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
4	810309800	4	FLAT WASHER 3/8 - HARDENED	-
5	811699400	2	SCREW*M10X1.50-25mm -	-
6	810568300	1	TEE -	-
7	810189300	1	FITTING	-
8	810353500	2	ELBOW-90 DEG.	-
9	811120100	1	HOSE-HYD*0.38X40	-
10	F121283	1	HOSE-HYD*1.00 X 70 -	-
11	F121284	1	HOSE-HYD*1.00 X 85 -	-
12	810285700	1	ELBOW-45 DEG.	-
13	810353500	1	ELBOW-90 DEG.	-
14	810068900	1	Plug	-
15	700578000	1	COUPLER-TEST -	-
16	827051500	1	FITTING REWORK - SPECIAL	-
17	827110800	1	FITTING REWORK -	-
18	810280500	1	ELBOW-90 DEG. -	-
19	811212200	1	HOSE-HYD*1.00X66 -	-
20	811973800	1	HOSE-HYD*1.00 X 72 -	-
21	810654700	3	TIE STRAP -	-
22	810116400	2	FITTING*METRIC -	-
23	811691100	1	WASHER-FIBRE -	-
26	810309600	1	Clamp	-
27	811453400	1	VALVE -	-
28	827334900	1	HOSE -	-
29	811334300	1	HOSE-HYD*0.38X31 -	-
30	810328600	1	FITTING 3/8 MJIC 3/8	-
41	810980600	1	Elbow Fitting	-
42	810749500	1	HOSE-HYD* .38 X 28`` -	-
43	810189400	1	ELBOW-90 DEG.	-
-	-	1	Part 36	-
-	-	1	Part 37	-
-	811446800	1	O-RING -	-
-	842816700	1	SENDER -	-
-	F435202	1	ELEMENT -	-
-	843125100	1	BY-PASS VALVE -	-

TRANS/AXLE OIL LINES ( CE2001 - 974801) 1621-033/10 [1621-033/10]
