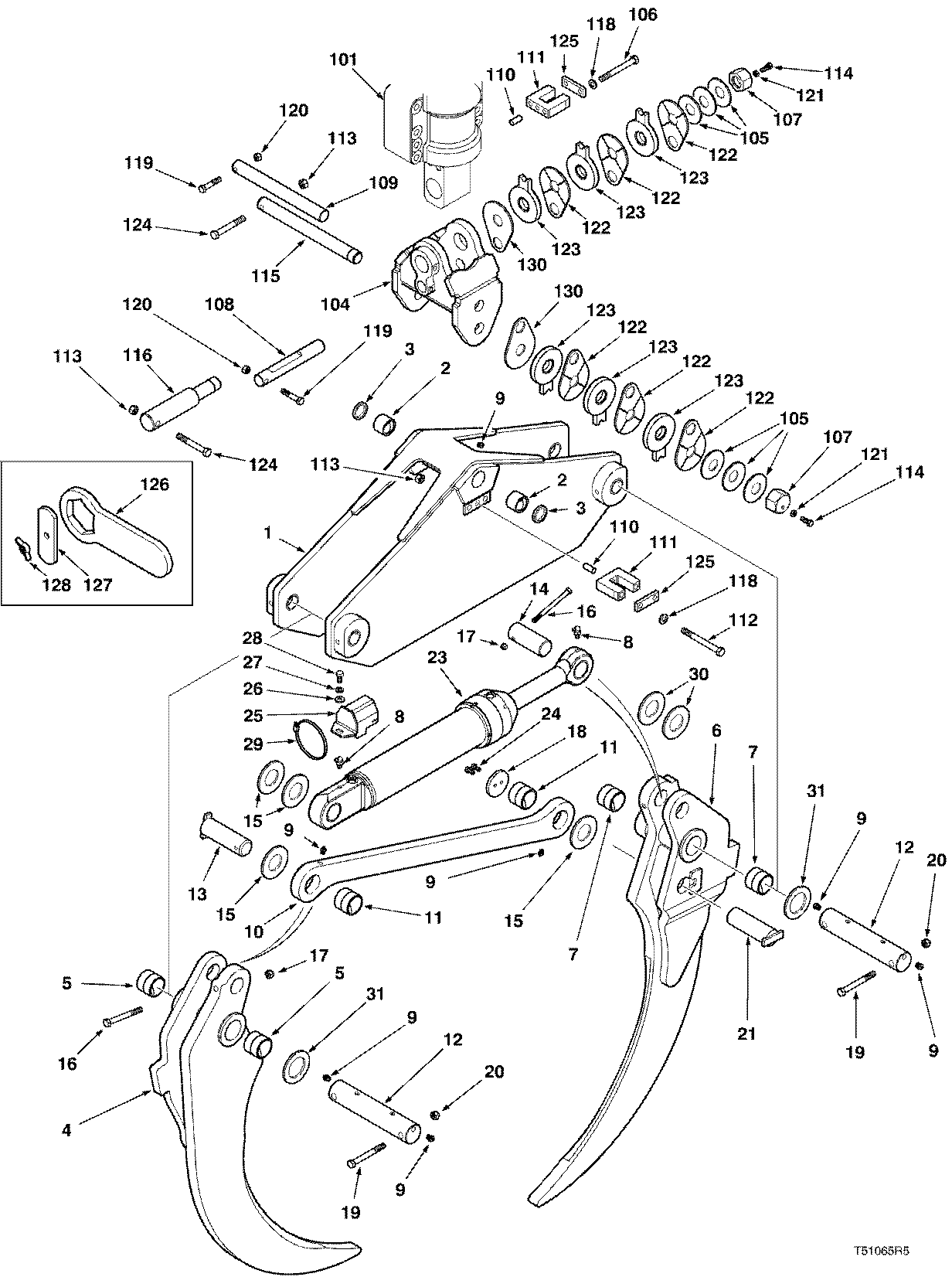

GRAPPLE ASSY TJ 120`` ( 985490 - ) 4314-039/10 [4314-039/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F281781	1	BOX -	-
2	826554400	2	BUSHING -	-
3	811171600	2	WIPER-ROD -	-
4	F284358	1	ARM - L.H	-
5	826409500	2	BUSHING -	-
6	F284359	1	ARM - R.H	-
7	826409500	2	BUSHING -	-
8	810044000	2	GREASE FIT*1/8-27PTF -	-
9	810000100	6	GREASE FITTING.N610	-
10	826349400	1	LINK - ASSEMBLY	-
11	826207500	2	BUSHING -	-
12	826406300	2	PIN -	-
13	824553700	2	PIN	-
14	824553500	1	PIN	-
15	824553600	4	SPACER	-
16	811966700	2	BOLT*M12X1.75-200 -	-
17	811268400	2	LOCKNUT*M12X1.75 -	-
18	F287246	1	WASHER -	-
19	F122356	4	BOLT*M16X2.00X180 -	-
20	811268600	4	LOCKNUT*M16X2.0 -	-
21	F287244	1	PIN - R.H	-
23	F122144	1	CYLINDER -	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\VALVE ASSEMBLY - CAB TILT SEE CAB MT & TILT\VALVE ASSEMBLY GRAPPLE MOTOR CONTROL ( 10EC1184 - ) 2481-058/10
24	810879600	2	BOLT*M10X1.50-25 -	-
25	F278157	1	GUARD -	-
26	810011600	1	WASHER*1/2	-
27	810002400	1	LOCKWASHER*1/2	-
28	810937800	1	BOLT*M12X1.75-25	-
29	700572000	1	CLAMP*116 -	-
30	F282843	2	SPACER -	-
31	F289204	1	WASHER -	-
101	-------	1	O-RING	-
104	826204600	1	HANGER -	-
105	811171500	6	DISC - SPRING	-
106	810776500	2	BOLT3/4-16UNF7 -	-
107	826202300	2	NUT - SPECIAL	-
108	F286505	1	SHAFT - SNUBBER	-
109	F286506	1	SHAFT - LOWER SNUBBER	-
110	826290400	2	DOWEL PIN -	-
111	F286500	2	BRACKET -	-
112	811234400	2	BOLT*3/4-10UNC-7-3/4 -	-
113	810044600	4	LOCKNUT*3/4-10UNC	-
114	810410700	2	BOLT*1/2-20UNFX1-1/2	-
115	F286507	1	PIN - LOWER	-
116	F286508	1	PIN - UPPER	-
118	810002100	4	WASHER*3/4	-
119	810950700	2	BOLT*M16X2.00-90	-
120	811268600	2	LOCKNUT*M16X2.0 -	-
121	810668900	2	JAMNUT*1/2-20UNF	-
122	F286501	6	PLATE - REACTION	-
123	F286496	6	DISC -	-
124	810868900	2	BOLT3/4-10UNC6 -	-
125	826243900	2	PLATE -	-
126	826205700	1	WRENCH - SNUBBER	-
127	F278412	1	BAR -	-
128	811358900	1	WING NUT*M12X1.75 -	-
130	F286502	2	PLATE - REACTION	-
-	F284357	1	TJ GRAPPLE HEAD - 120C``	-
-	F122146	1	BEARING -	-
