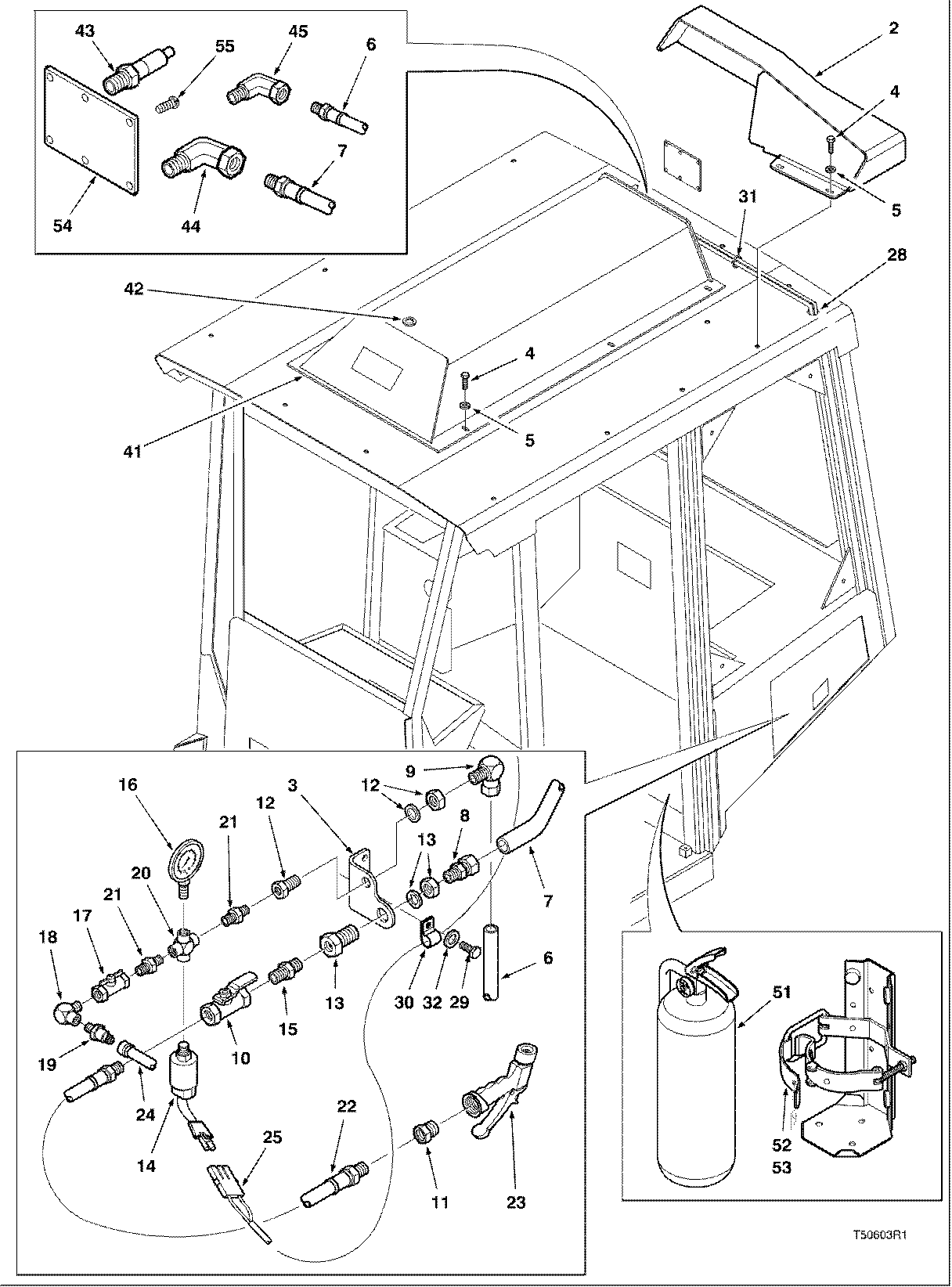

FIRE SUPPRESSION SYSTEM ( CE2001 - ) 7810-010/10 [7810-010/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	827354900	1	GUARD - *USE WITH WATER TANK ONLY	-
3	827298600	1	BRACKET -	-
4	-------	6	O-RING	-
5	810309800	6	FLAT WASHER 3/8 - HARDENED	-
6	826941900	1	HOSE .375O.D. -	-
7	827018900	1	HOSE -	-
8	811873900	1	CONNECTOR -	-
9	811662700	1	FITTING*MALE NPTF -	-
10	811874200	1	Hand Operated Valve	-
11	811951100	1	ADAPTER -	-
12	811852200	1	COUPLING -	-
13	811852300	1	COUPLING -	-
14	F121949	1	SWITCH - PRESSURE	-
15	811852500	1	NIPPLE -	-
16	AT119708	1	GAUGE - PRESSURE	-
17	811874300	1	VALVE -	-
18	811622200	1	ELBOW-90 DEG. -	-
19	811852100	1	NIPPLE -	-
20	810907800	1	FITTING*FEM1/4-18NPT - CROSS	-
21	810120000	1	FITTING*NPTF 0.25-18 -	-
22	811951300	1	HOSE -	-
23	827019100	1	NOZZLE -	-
24	827019200	1	HOSE -	-
25	826947700	1	HARNESS - 560/660 - TO S/N 10EC1078	-
28	810651100	1	GROMMET -	-
29	810917400	2	BOLT*M8X1.25-25 -	-
30	810785400	1	CLAMP*3/8	-
31	810402100	3	TIE WRAP -	-
32	810309800	2	FLAT WASHER 3/8 - HARDENED	-
41	F280357	1	TANK - WATER	-
42	810638200	1	PLUG -	-
43	F120754	1	VALVE - SAFETY	-
44	811873700	1	ELBOW-90 -	-
45	811662700	1	FITTING*MALE NPTF -	-
51	810775500	1	FIRE EXTINGUISHER	-
52	840848500	1	BRACKET - FIRE EXTINGUISHER	-
53	811975400	4	SCREW*M5X.80 -	-
54	827009000	1	SERIAL PLATE -	-
55	811320800	6	SCREW,#6*.250	-
56	810309800	2	FLAT WASHER 3/8 - HARDENED	-
-	F122028	1	FIRE EXTINGUISHER - *20LB	-
-	F111110	1	BRACKET - FROM 997415	-
-	F285121	1	REWORK, BRACKET - *20LB	-
-	F121608	1	FIRE EXTINGUISHER - *10LB	-
-	810917400	2	BOLT*M8X1.25-25 -	-
-	810917400	2	BOLT*M8X1.25-25 -	-
-	810402100	3	TIE WRAP -	-
-	-------	1	O-RING	-
-	826947700	1	HARNESS - 560/660 - TO S/N 10EC1078	-
