Открытый узел

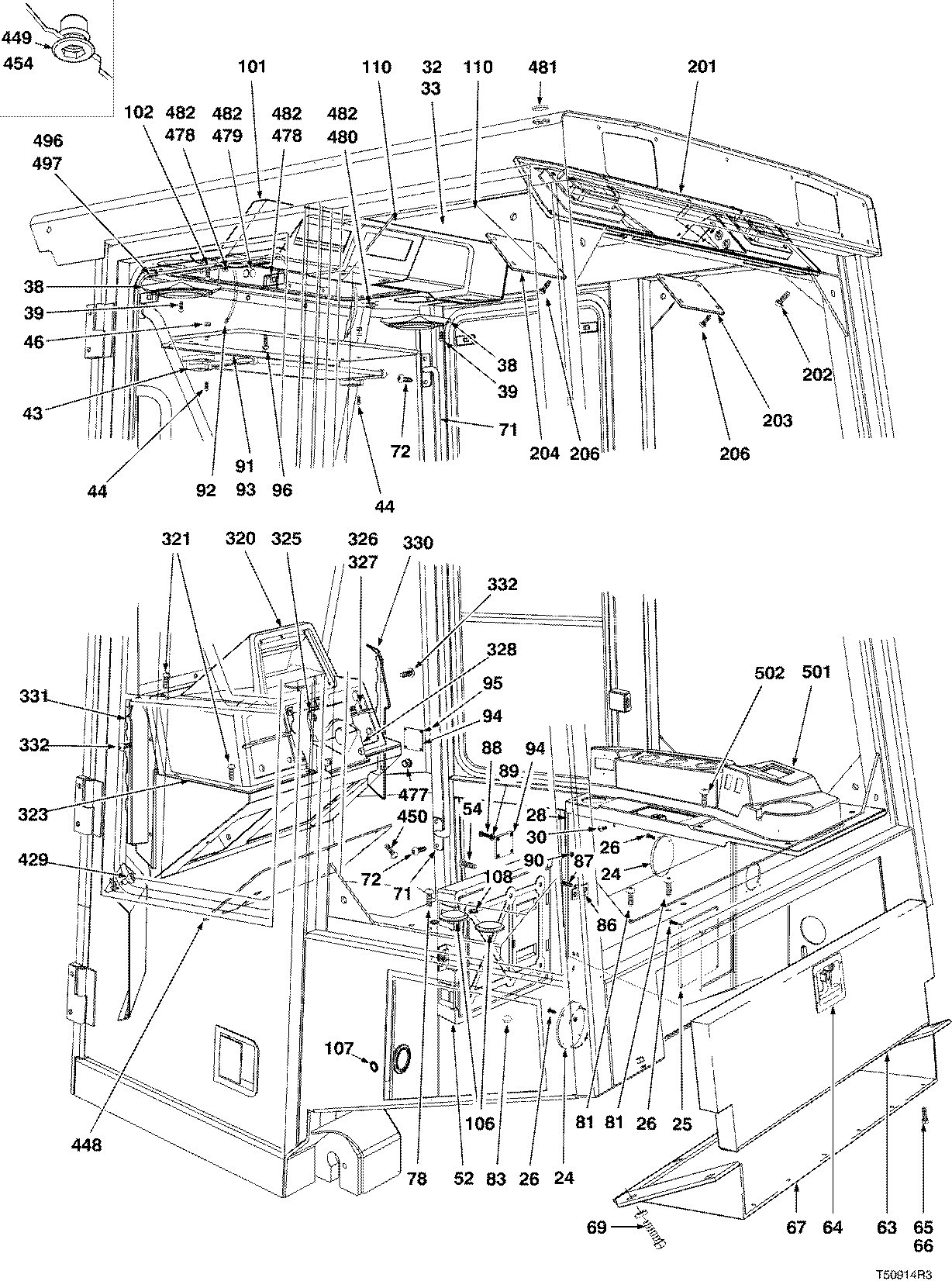

CAB INTERIOR OPEN ( 962186 - 10EC1078) 6142-067/10 [6142-067/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
24	827098600	1	COVER - REAR PANEL	-
25	827098700	1	COVER - REAR PANEL	-
26	F120749	8	Screw	-
28	827354200	1	PANEL - WINCH	-
30	827355200	5	SCREW -	-
32	F279039	1	HEADLINER -	-
33	811869100	1	ADHESIVE -	-
38	826965500	2	Cover	-
39	F122044	8	SCREW*#10-24X1.00 -	-
43	811896000	1	SUNVISOR -	-
44	811947500	4	BOLT*M6X1.0X25mm -	-
46	811706800	4	LOCKNUT*M6X1.00 -	-
52	F120628	1	HOLDER - MANUALS	-
54	811858800	4	BOLT M6X1.25-12 -	-
63	F280863	1	DOOR - HEATER	-
64	827289300	1	LATCH -	-
65	811812500	6	BOLT*M6X1.0X16 -	-
66	811706800	6	LOCKNUT*M6X1.00 -	-
67	827343300	1	PANEL - HEATER BOTTOM REAR	-
69	811697500	9	SCREW*M8X1.25-16 -	-
71	827288800	1	HANDLE -	-
72	811699300	4	SCREW*M10X1.50-20 -	-
78	811952500	6	SCREW*METRIC 6X1.00 -	-
81	811952500	6	SCREW*METRIC 6X1.00 -	-
83	811605300	4	PLUG BUTTON -	-
86	811957200	1	STRAP EYE -	-
87	F122320	2	SCREW* #10-24UNCX.75 -	-
88	F120221	4	SCREW*#6-32X0.500 -	-
89	810586000	4	WASHER*#6 -	-
90	810371700	4	NUT*6-32UNC	-
91	826964700	1	COVER - FR. UPPER CONSOLE	-
92	811858900	2	CABLE -	-
93	811706800	2	LOCKNUT*M6X1.00 -	-
94	827270400	2	COVER -	-
95	811957100	4	CAPSCREW*#6X.500 -	-
96	811952600	8	SCREW*METRIC 6X1.00 -	-
101	826963500	1	CONSOLE -	-
102	811952700	6	SCREW*METRIC 6X1.00 -	-
106	F120579	3	PLUG BUTTON - L.H. CONSOLE	-
107	810936800	1	PLUG BUTTON	-
108	811605300	2	PLUG BUTTON -	-
110	F289727	2	BAR - HEADLINER	-
201	826963800	1	CONSOLE -	-
202	811952600	8	SCREW*METRIC 6X1.00 -	-
203	827006100	1	LENS - RED	-
204	827006200	1	LENS - WHITE	-
206	811975400	8	SCREW*M5X.80 -	-
320	826993200	1	PANEL - DASH - TO S/N 962626	-
321	811952600	9	SCREW*METRIC 6X1.00 -	-
323	826993400	1	WEATHERSTRIP -	-
325	826993900	1	COVER - STEER COLUMN, UPPER	-
326	811867100	4	SCREW* #10-24 -	-
327	811867400	4	NUT*#10-24 -	-
328	826994000	1	COVER - STEER COLUMN, LOWER	-
330	827094400	1	DEFLECTOR - DEFROSTER, R.H	-
331	827094500	1	DEFLECTOR - DEFROSTER, L.H	-
332	811914500	4	SCREW*#10-16X0.750 -	-
429	811858500	1	LATCH	-
448	827354300	1	COVER - DASH	-
449	811952200	8	Nut	-
450	811952600	8	SCREW*METRIC 6X1.00 -	-
454	811952200	8	Nut	-
455	811978700	8	RIVNUT*#10-24 -	-
477	812004400	1	PLUG BUTTON - DASH	-
478	811922600	2	PLUG BUTTON-.312 - WASHER	-
479	811922700	1	PLUG BUTTON-.812 - WASHER	-
480	811978900	1	PLUG BUTTON - ANTENNA	-
481	811960000	1	PLUG BUTTON - WATER TANK	-
482	840779100	1	SEALANT-SILICONE	-
496	811978800	3	PLUG BUTTONS - FAN	-
497	811922700	1	PLUG BUTTON-.812 - WASHER	-
501	F284716	1	CONSOLE - R.H. - CABLE	-
502	811952600	6	SCREW*METRIC 6X1.00 -	-
-	F122029	1	LATCH - (FROM S/N 974598)	-
-	827124600	1	CONSOLE GROUP - UPPER FRONT	-
-	827124700	1	CONSOLE GROUP - UPPER REAR	-
-	F281916	1	PANEL - DASH - FROM S/N 962627	-
-	F284717	1	CONSOLE - R.H. - GRAPPLE	-
-	810878100	9	WASHER*1/4	-

CAB INTERIOR OPEN ( 962186 - 10EC1078) 6142-067/10 [6142-067/10]

Нет текстового описания
