Joystick Pilot Control without Front Auxiliary Hydraulic

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT352262	1	Hydr./Pilot Control Valve	Components on Separate Page
2	AT360753	1	Handle	-
3	LW9591352	1	Control Lever	-
4	LW7381634	1	Clip	-
5	21M7198	1	Screw	M5 X 8
6	LW9289201	1	Cab Wiring Harness	Handle
7	LW10469932	1	Handle	-
8	AT218439	1	Socket Head Screw	-
9	LW10469918	1	Cover	-
10	LW10015712	1	Screw	-
11	LW10040322	2	Push Switch	-
12	LW9968581	1	Push Switch	-
13	AT375057	1	Plate	-
14	AT363359	1	Flow Control Hyd. Valve	Components on Separate Page
15	AT195957	1	Hydraulic Accumulator	-
16	R26448	1	O-Ring	-
17	38H3004	3	Adapter Fitting	-
18	R26448	3	O-Ring	-
19	T77613	3	O-Ring	-
20	38H3060	1	Adapter Fitting	-
21	R26448	1	O-Ring	-
22	T77613	3	O-Ring	-
23	38H3160	1	Adapter Fitting	-
24	T77613	1	O-Ring	-
25	R26448	1	O-Ring	-
26	T251905	1	Label	Pilot Control Plumbing Connections
27	T249876	1	Label	Joystick Control Without FNR
28	19M7862	4	Screw	M6 X 20
29	19M7810	1	Screw	M10 X 80
30	19M7811	1	Screw	M10 X 90
31	14M7608	8	Flange Nut	M6
32	62H1054	1	Adapter Fitting	-
33	R26448	1	O-Ring	-
34	62H1001	5	Adapter Fitting	-
34	AT193365	1	Seal Kit	-
35	T340220	1	Elbow Fitting	-
36	AT469632	1	Pressure Sensor	-

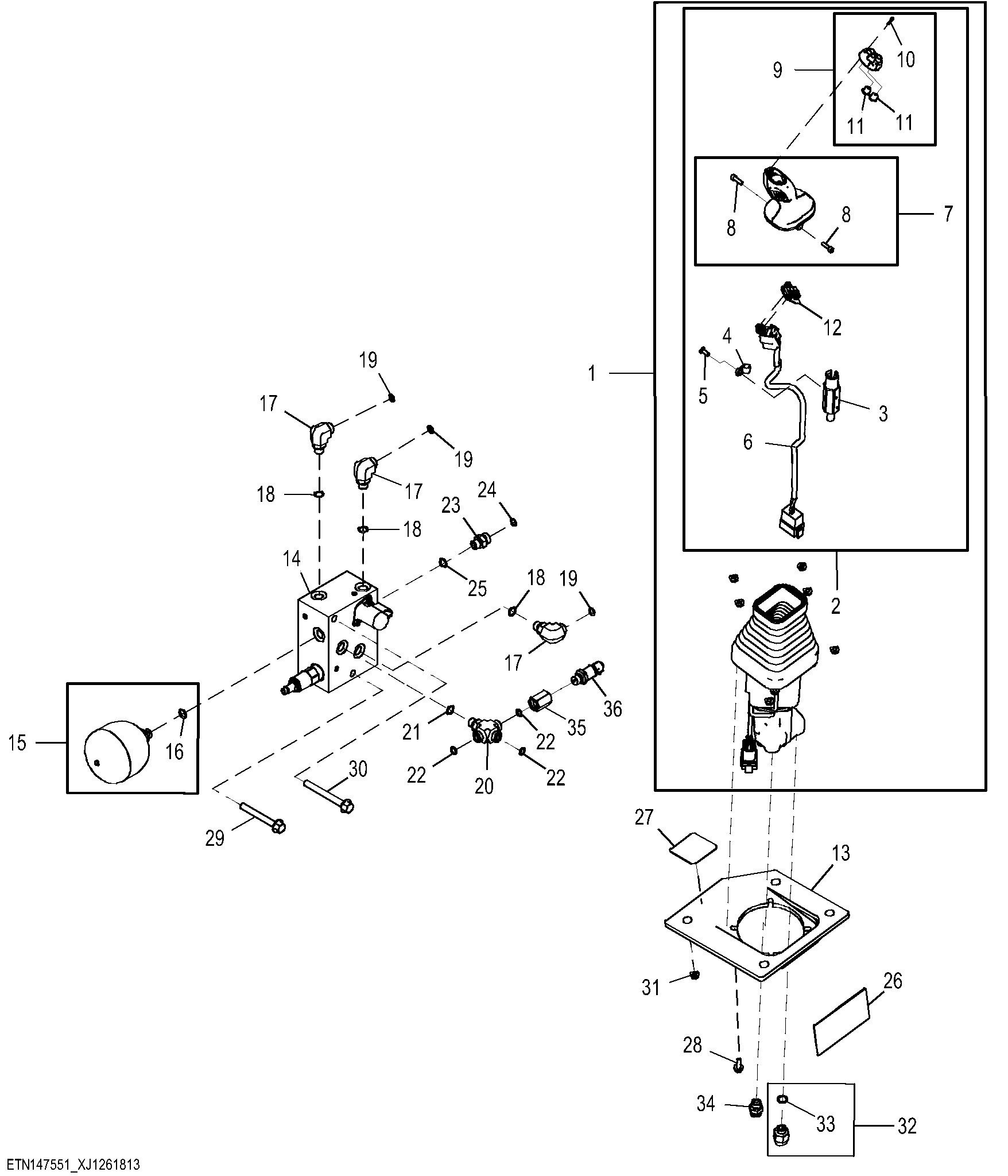

Joystick Pilot Control without Front Auxiliary Hydraulic
