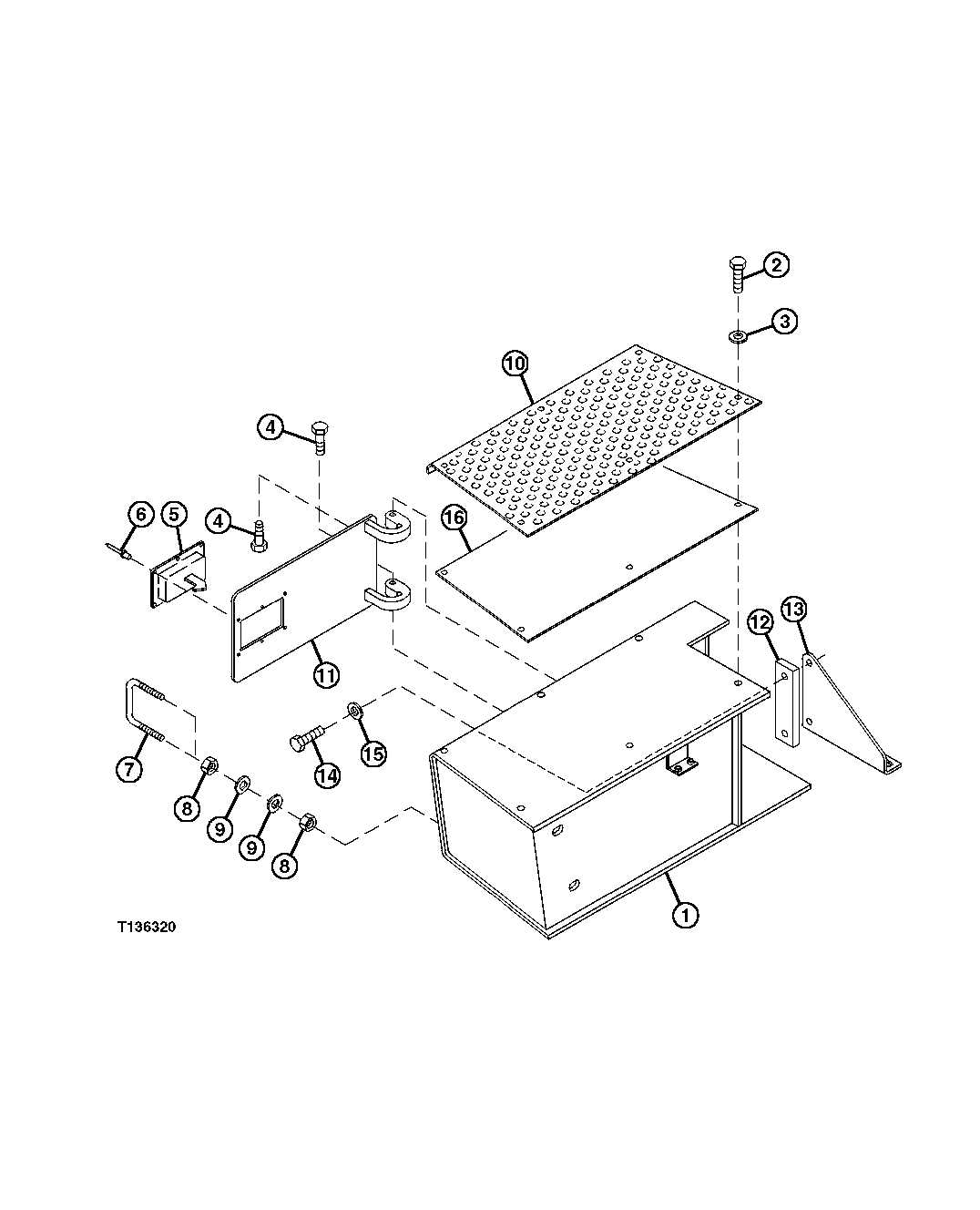

Storage Compartment and Footboard Assembly (Right)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275786	1	Step	(TOOLBOX/FOOTBOARD)
2	19M7881	6	Screw	M8 X 20
3	LW10289803	6	Washer	This Application, (SUB FOR 24M7055)
4	AT275778	2	Bolt	-
5	AT274687	1	Lock	-
6	AT316576	6	Rivet	This Application, (SUB FOR AT274862)
7	AT275285	1	U-Bolt	-
8	14M7273	4	Nut	M8
9	24H1621	4	Washer	11/32" X 1" X 0.220"
10	AT301684	1	Plate	(SUB FOR AT275535)
11	AT275784	1	Cover	Door
12	AT275746	1	Strip	-
13	AT275745	1	Angle	-
14	19M7403	2	Cap Screw	M12 X 35
15	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
16	AT275747	1	Plate	-

Storage Compartment and Footboard Assembly (Right)
