Открытый узел

Radiator Grille And Grille Cover

Radiator Grille And Grille Cover

Radiator Grille And Grille Cover

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

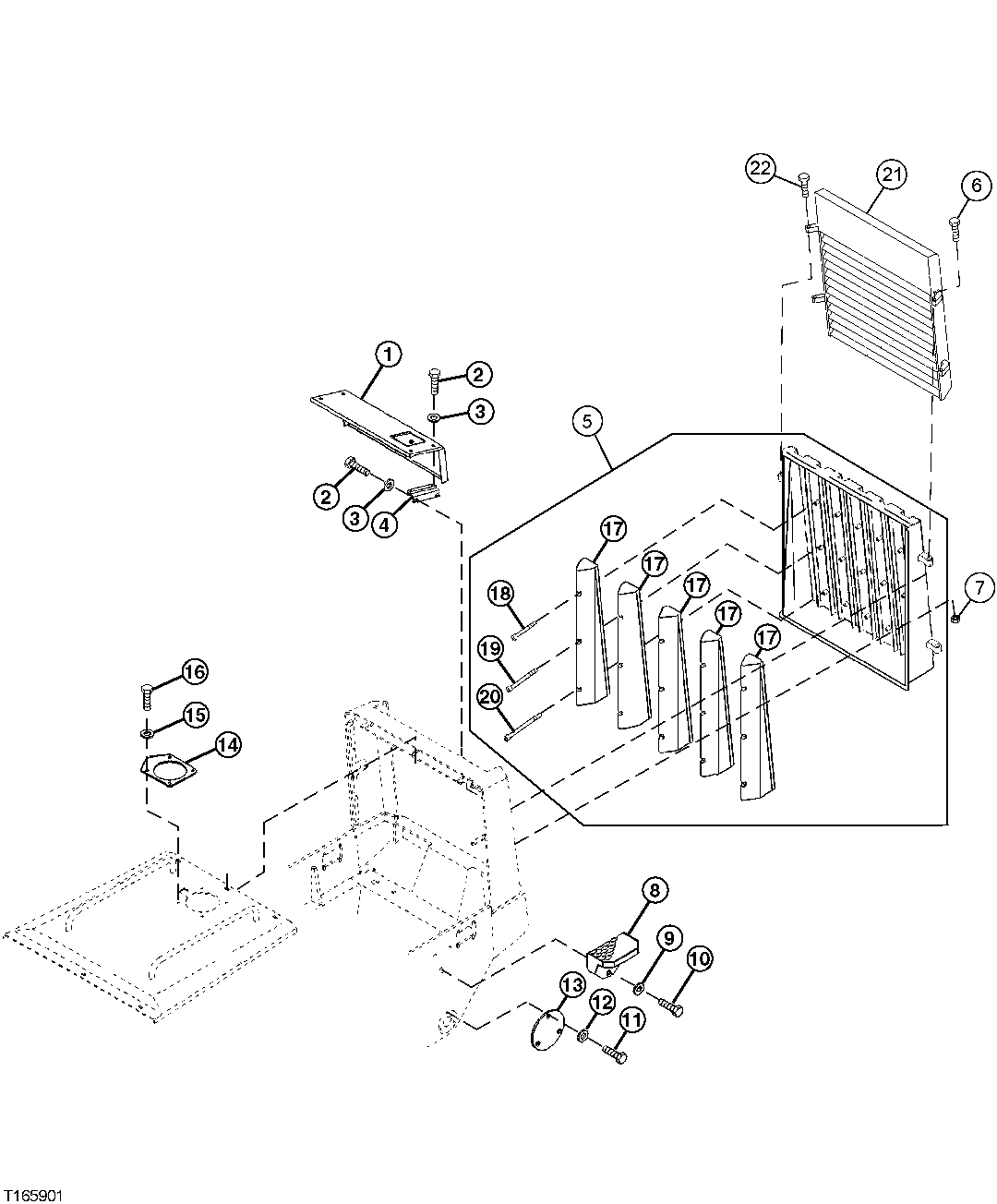

Radiator Grille And Grille Cover

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275797	1	Hood	-
2	19M7938	8	Cap Screw	M10 X 20
3	24M7213	8	Washer	10.500 X 25 X 4 mm
4	AT275640	2	Clip	-
5	AT275798	1	Grille	-
6	19M7720	4	Cap Screw	M16 X 80
7	LW4901430	4	Nut	SUB FOR AT274211
8	AT275832	1	Step	-
9	R113500	3	Washer	-
10	19M7946	3	Cap Screw	M20 X 40
11	AT274164	9	Screw	-
12	24M7051	9	Washer	21 X 37 X 3 mm, SUB FOR AT274140
13	AT275580	3	Cover	-
14	AT275537	1	Cover	-
15	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
16	19M7872	4	Cap Screw	M12 X 25, SUB FOR 19M7268
17	AT279855	5	Insulator	-
18	AT218461	5	Screw	-
18	24M7213	5	Washer	10.500 X 25 X 4 mm, NOT ILLUSTRATED, NOT INCLUDED W/ AT218461
18	AT303261	5	Clamp	NOT ILLUSTRATED, NOT INCLUDED W/ AT218461
19	19M8973	5	Screw	M10 X 110, SUB FOR LW404210401
19	24M7213	5	Washer	10.500 X 25 X 4 mm, NOT ILLUSTRATED, NOT INCLUDED W/ AT303259
19	AT303261	5	Clamp	NOT ILLUSTRATED, NOT INCLUDED W/ AT303259
20	19M9499	5	Screw	M10 X 140, SUB FOR AT303260
20	24M7213	5	Washer	10.500 X 25 X 4 mm, NOT ILLUSTATED, NOT INCLUDED W/ AT303260
20	AT303261	1	Clamp	NOT ILLUSTRATED, NOT INCLUDED W/ AT303260
21	AT278575	1	Guard	HEAVY DUTY GUARD
22	19M7501	4	Cap Screw	M16 X 110, WITH HEAVY DUTY GUARD
