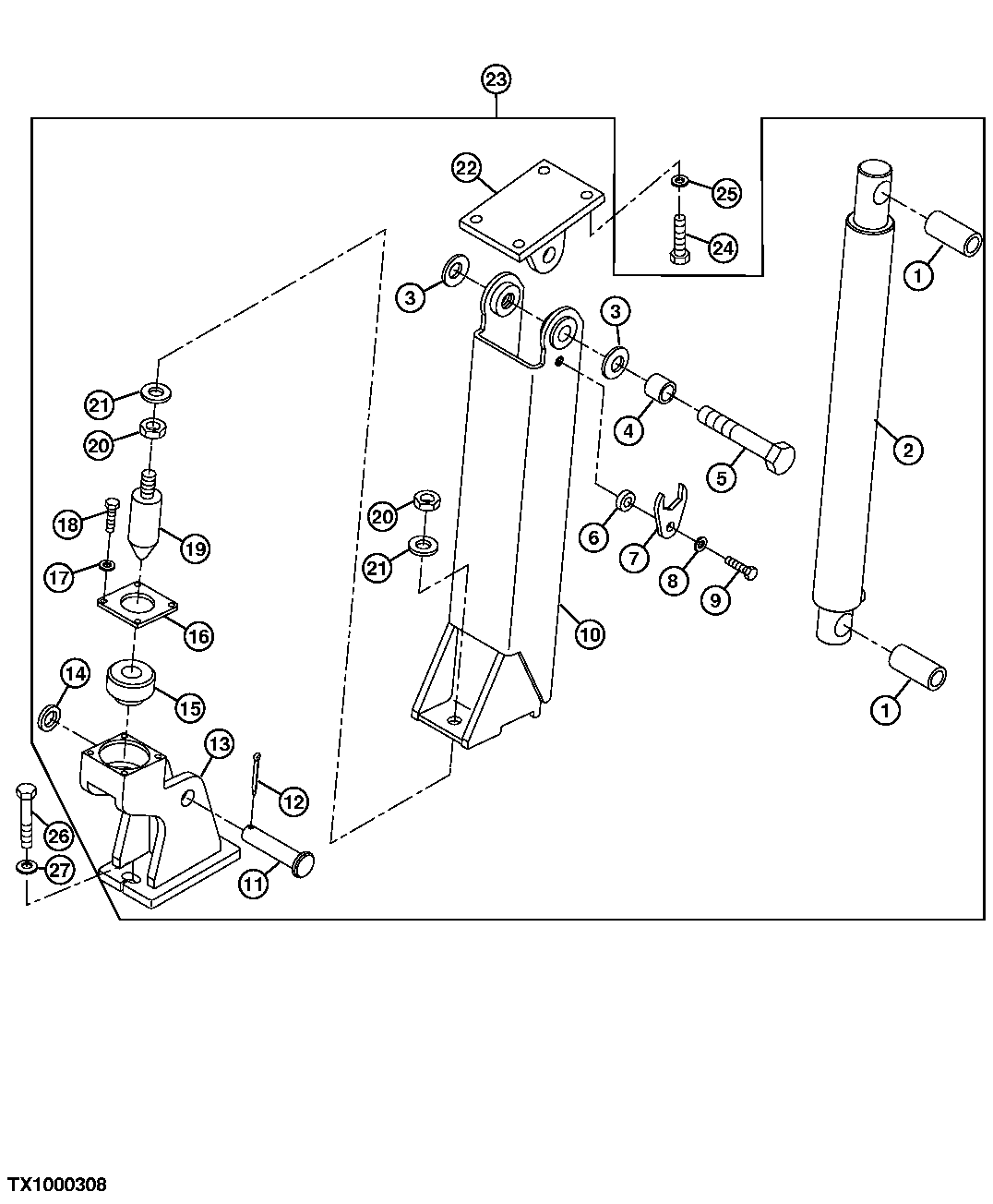

Platform Rear Mounting Link And Lift Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275231	2	Bushing	-
2	AT274827	1	Cylinder	-
3	AT274188	2	Spring Washer	-
4	AT275518	1	Sleeve	-
5	19M7519	1	Cap Screw	M20 X 120
6	AT274064	1	Washer	-
7	AT275520	1	Plate	-
8	24H1621	1	Washer	11/32" X 1" X 0.220"
9	19M7964	1	Cap Screw	M8 X 12
10	AT275517	1	Bracket	-
11	AT274177	1	Pin Fastener	B20X90X82
12	11M7028	1	Cotter Pin	5 X 32 mm
13	AT275805	1	Bracket	-
14	24M7499	1	Washer	20 X 30 X 4 mm, SUB FOR AT274100
15	AT275581	1	Stop	Rubber Spring
16	AT275775	1	Plate	-
17	LW10289802	4	Washer	This Application, SUB FOR 24M7088
18	19M7560	4	Cap Screw	M6 X 16
19	AT275519	1	Pin	-
20	14M7158	2	Nut	M16, SUB FOR AT274094
20	14M7158	1	Nut	M16
21	24M7338	2	Washer	17 X 30 X 3 mm, This Application, SUB FOR LW10289806 AND 24M7053
22	AT275584	1	Bracket	-
23	AT275521	1	Link	Mounting Link
24	19M8011	4	Cap Screw	M12 X 30
25	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
26	19M7489	2	Cap Screw	M16 X 45
27	LW421702505	2	Washer	SUB FOR M1976T
28	-	1	Part 29	AT274841 NLA
29	-	2	Part 30	AT279849 NLA

Platform Rear Mounting Link And Lift Cylinder

Нет текстового описания
