Открытый узел

Main Frame Access Covers

Main Frame Access Covers

Main Frame Access Covers

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

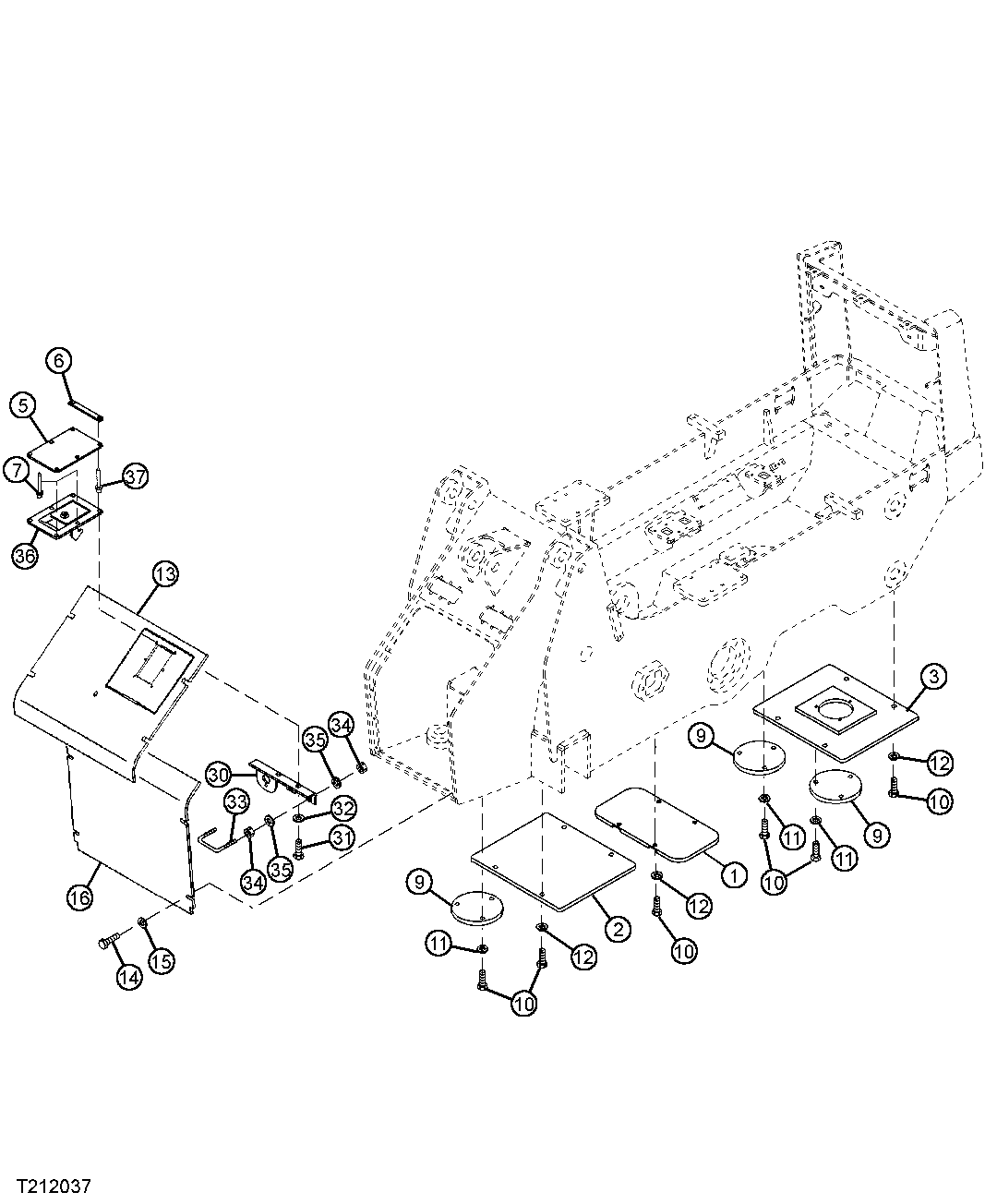

Main Frame Access Covers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275753	1	Cover	-
2	AT275602	1	Cover	-
3	AT275824	1	Cover	-
3	AT275602	1	Cover	-
5	AT275534	1	Plate	(RUBBER COVER)
6	AT275533	1	Strip	-
7	R55326	2	Rivet	(SUB FOR AT275162)
9	AT275788	3	Cover	-
9	AT275788	2	Cover	-
10	19M7872	21	Cap Screw	M12 X 25
10	19M7872	18	Cap Screw	M12 X 25
11	24M7240	9	Washer	13 X 25 X 3 mm
11	24M7240	6	Washer	13 X 25 X 3 mm
12	24H1272	12	Washer	9/16" X 1-1/4" X 1/4"
13	AT279856	1	Cover	-
13	AT323088	1	Cover	-
14	19M8011	8	Cap Screw	M12 X 30, (SUB FOR 19M7285)
15	AT274064	8	Washer	-
16	AT279857	1	Cover	-
30	AT275846	1	Angle	-
31	19M7386	2	Cap Screw	M12 X 20
32	24M7240	2	Washer	13 X 25 X 3 mm
33	AT275285	1	U-Bolt	-
34	14M7273	4	Nut	M8
35	LW10289803	4	Washer	(SUB FOR AT274273 AND 24M7055)
36	AT274687	1	Lock	(INCLUDES AT274672)
36	AT274672	1	Key	(NOT ILLUSTRATED)
37	AT274862	4	Rivet	-
