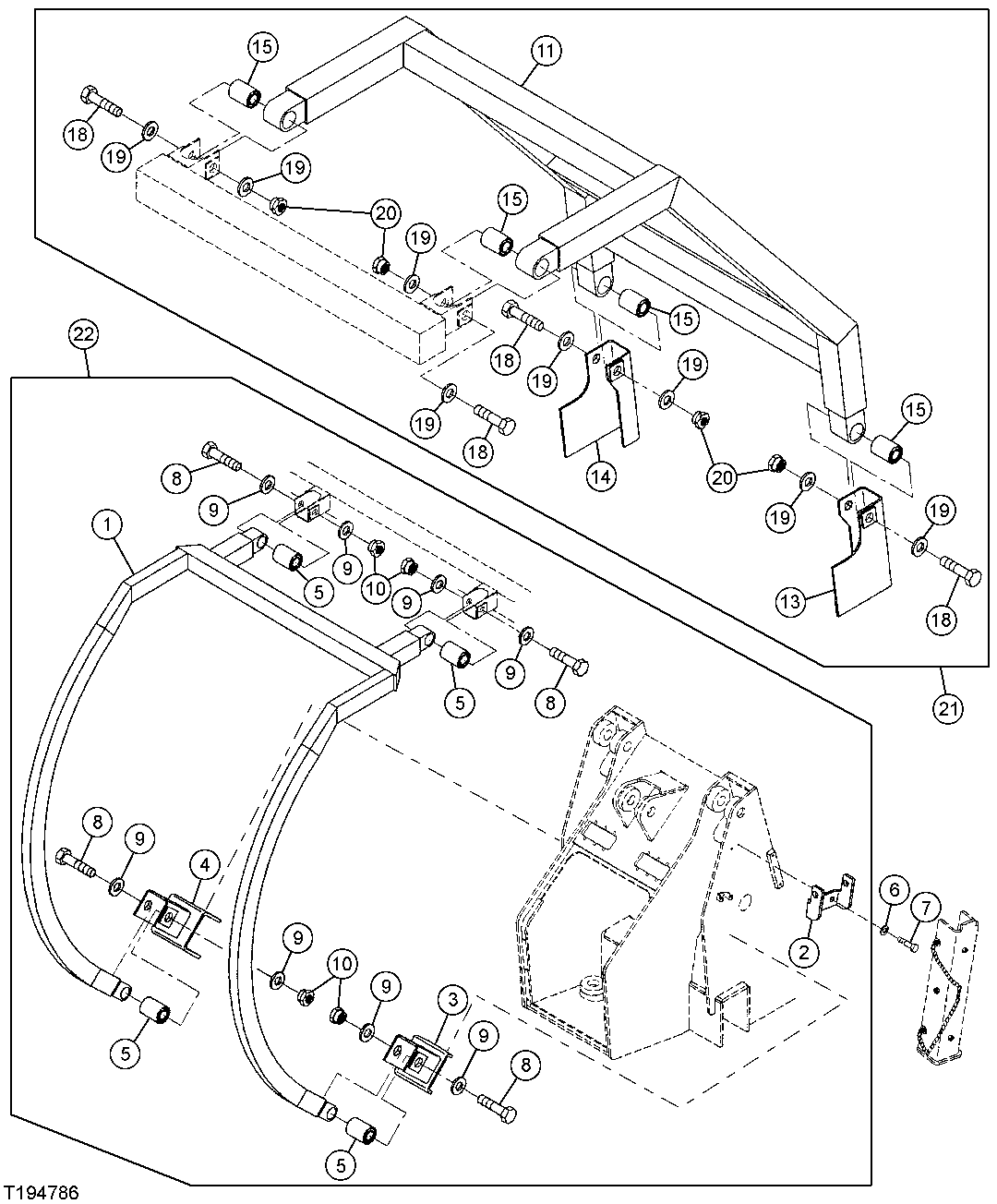

Limb Risers And Component Parts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT304289	1	Limb Riser	(FRONT LIMB RISER)
2	AT307602	1	Bracket	(REPLACE EXISTING BRACKET WITH NEW BRACKET)
3	AT304290	1	Bracket	(LH)
4	AT304291	1	Bracket	(RH)
5	AT304280	4	Bushing	-
6	24M7240	2	Washer	13 X 25 X 3 mm
7	19M7872	2	Cap Screw	M12 X 25, (SUB FOR 19M7268)
8	19M7683	4	Cap Screw	M24 X 110
9	AT307909	8	Washer	-
10	AT304284	4	Nut	-
11	AT304277	1	Limb Riser	(REAR LIMB RISER)
13	AT304278	1	Bracket	(LH)
14	AT304279	1	Bracket	(RH)
15	AT304280	4	Bushing	-
18	19M7683	4	Cap Screw	M24 X 110
19	AT307909	8	Washer	-
20	AT304284	4	Nut	-
21	AT304286	1	Limb Riser	(REAR LIMB RISER) (FIELD EQ. PROVIDED BY DUBUQUE)
22	AT304293	1	Limb Riser	(FRONT LIMB RISER) (FIELD EQ. PROVIDED BY DUBUQUE)
