Hydrostatic Pump Components (Control Base Mount)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT266023	1	Cover	-
2	AT266024	2	Plug	-
3	AT266025	2	Bushing	-
4	AT274114	1	Pin	-
4	AT277099	1	Pin	-
5	AT277213	1	Pin Fastener	-
6	19M7657	1	Screw	M8 X 25, (SUB FOR AT318419)
7	AT315449	2	Socket Head Screw	(SUB FOR AT266028 AND AT303149)
7	AT274544	2	Gasket	Not Illustrated, (SUB FOR AT266027)
8	19M8208	2	Screw	M16 X 50, (SUB FOR AT303150)
8	19M8208	2	Screw	M16 X 50
9	AT274345	2	Pressure Relief Valve	-
10	AT303151	1	Plug	(SUB FOR AT266030)
11	AT276158	1	O-Ring	-
12	AT266031	1	Plug	-
13	AT274543	1	O-Ring	-
15	19M7761	2	Screw	M8 X 16
16	AT266032	1	Plug	-
17	AT274539	1	O-Ring	-
18	AT274975	1	Orifice	-
19	AT274532	1	O-Ring	-
20	AT274533	1	Back-Up Ring	-
21	AT265088	1	O-Ring	(SUB FOR AT274564)
22	AT277039	1	Pipe Plug	(INCLUDES AT320728)(ONLY ON LEFT SIDE)
22	AT320728	1	O-Ring	Not Illustrated
23	AT274544	1	Gasket	-
24	AT274763	1	Seal	-
25	AT274756	1	O-Ring	-

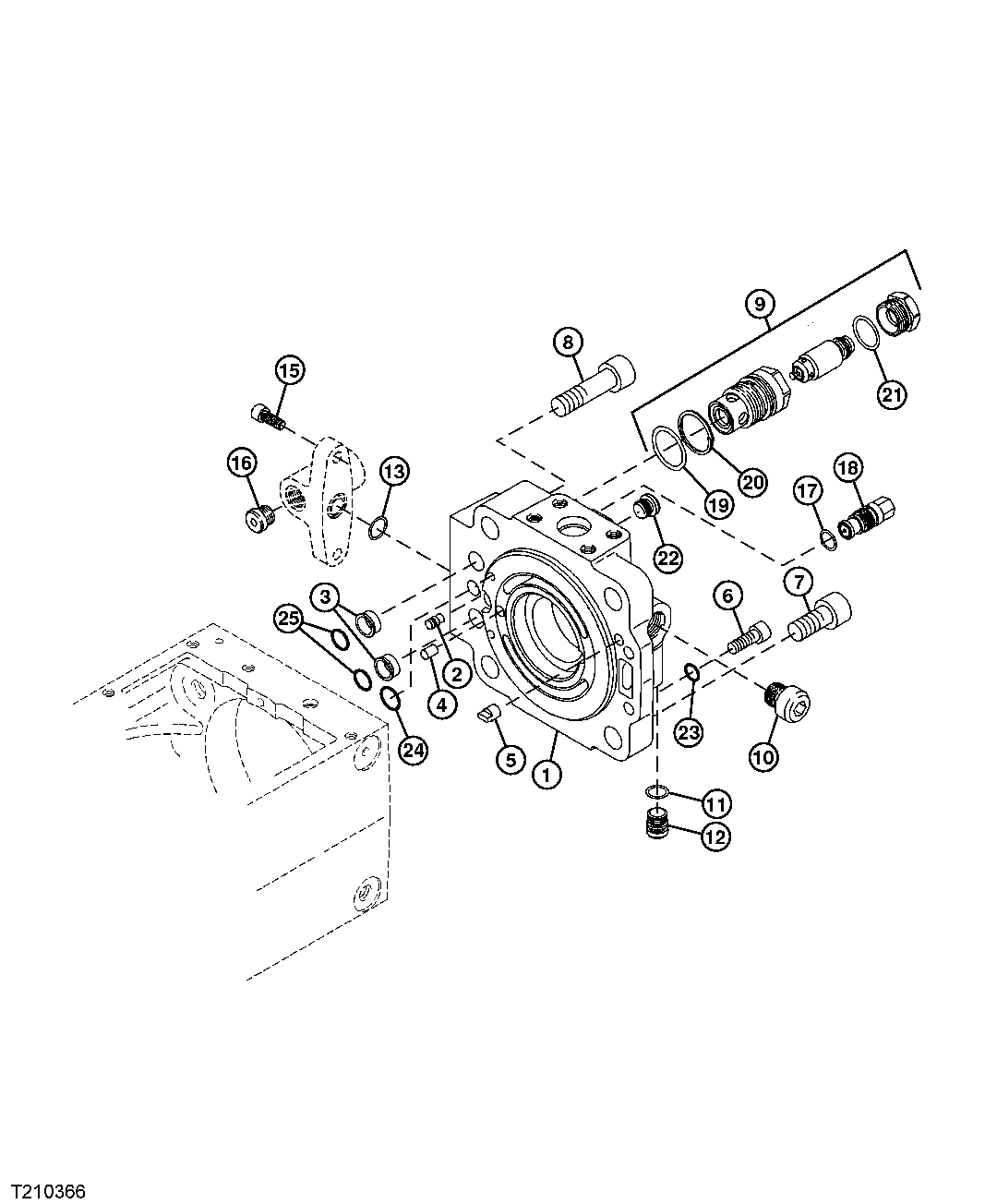

Hydrostatic Pump Components (Control Base Mount)

Нет текстового описания
