Front Auxiliary Servo Control Lever, Hydraulic Hoses And Fittings

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

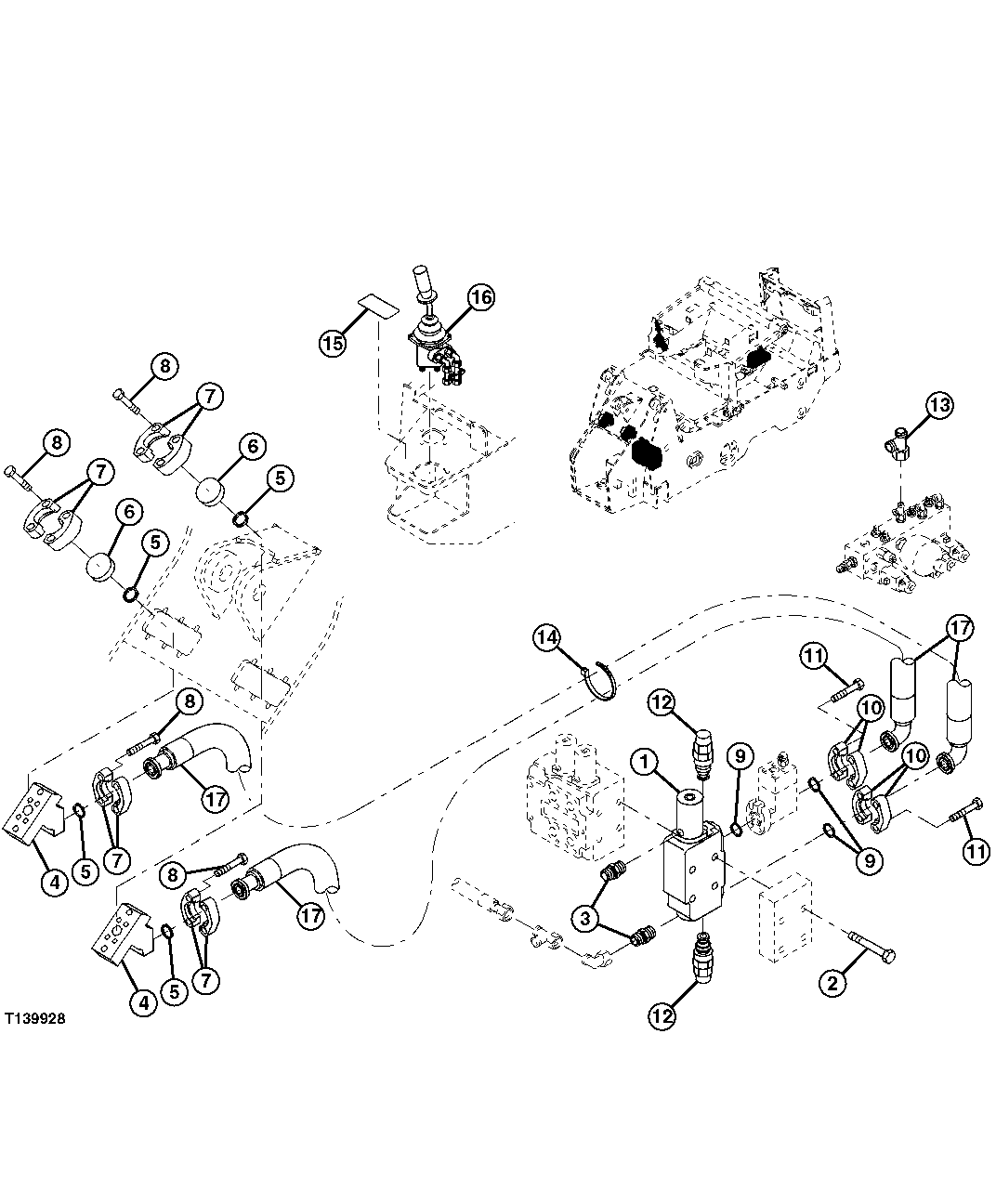

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT276961	1	Section	-
2	AT274281	4	Screw	-
3	XGE10LMEDCF	2	Fitting	SUB FOR AT218623
4	AT275613	2	Manifold	-
5	LW10490784	4	O-Ring	(SUB FOR LW10290520 AND AT274678)
6	AT278510	2	Plug	-
7	LW10286359	8	Flange Fitting	This Application, (SUB FOR AT274302)
8	19M7550	16	Cap Screw	M10 X 35
9	LW10490784	3	O-Ring	(SUB FOR LW10290520 AND AT274678)
10	LW10286359	4	Flange Fitting	This Application, (SUB FOR AT274302)
11	19M7550	8	Cap Screw	M10 X 35
12	LW10469909	2	Pressure Relief Valve	(INCLUDES LW10332095 ) (SUB FOR AT278405)
12	LW10332095	2	Gasket Kit	Not Illustrated, (SUB FOR AT278399)
13	XEL10LCF	1	Fitting	SUB FOR AT218872 AND LW247242302
13	51M7106	1	O-Ring	7.500 X 1.500 mm
14	R44302	8	Tie Band	-
15	AT278569	1	Label	-
16	-	1	Part 18	-
17	AT278469	2	Hydraulic Hose	Fabricate, (INCLUDES (2) T59014)

Front Auxiliary Servo Control Lever, Hydraulic Hoses And Fittings
