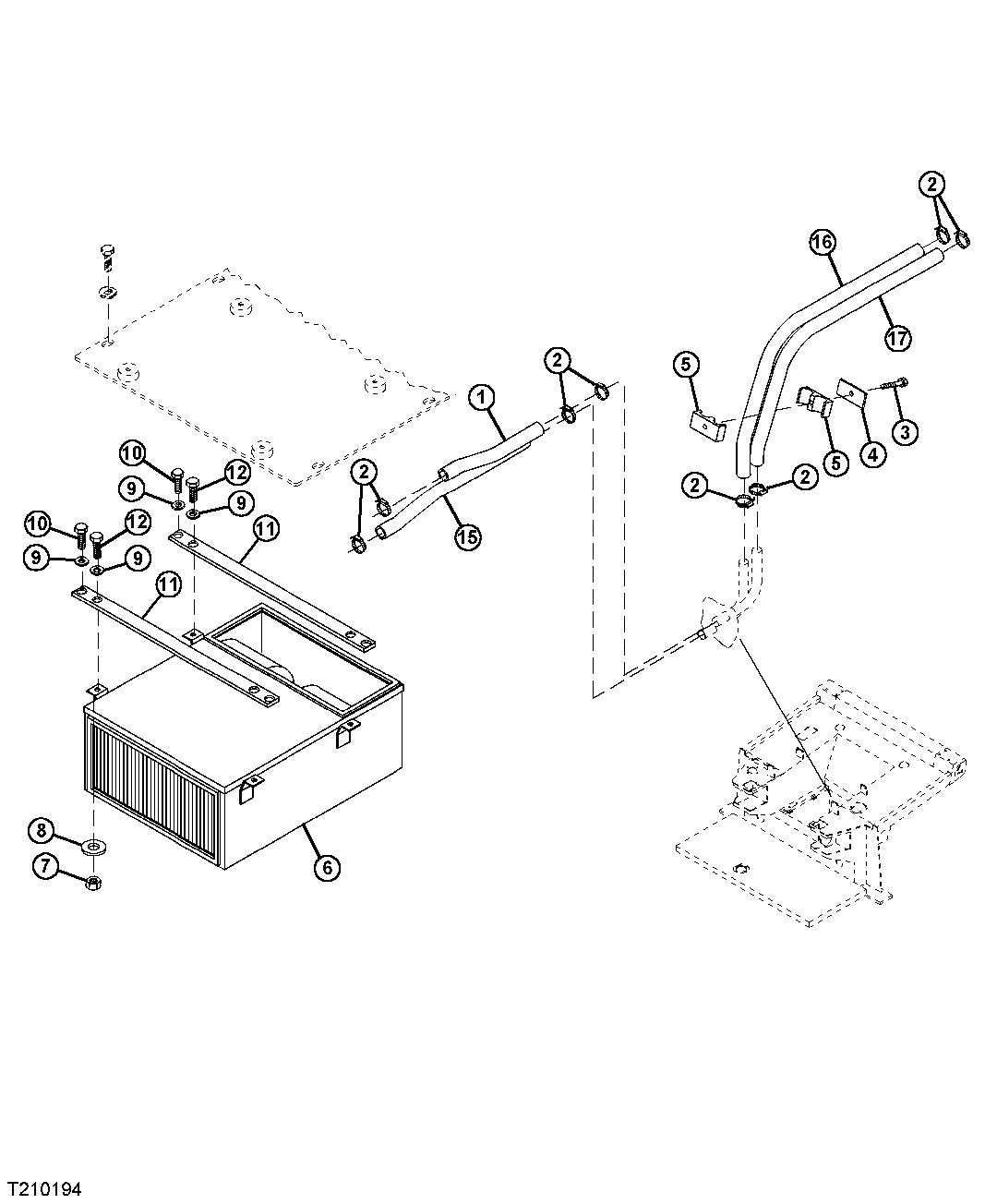

Cab Heater / Air Conditioner and Mounting Parts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	0.220 m, (MAKE FROM TY22328 CTL)
2	AT274265	8	Hose Clamp	-
3	19M8359	1	Cap Screw	M8 X 45
4	AT274755	1	Plate	-
5	AT274769	2	Clamp	-
6	AT274362	1	Heater	-
7	14M7273	4	Nut	M8
8	24M7207	4	Washer	8.400 X 24 X 2 mm
9	LW10289803	8	Washer	(SUB FOR 24M7055, THIS APPLICATION)
10	19M7881	4	Screw	M8 X 20
11	AT275656	2	Strip	-
12	19M7407	4	Cap Screw	M8 X 25
15	-	1	Part 13	0.400 m, (MAKE FROM TY22328 CTL)
16	-	1	Part 14	4.100 m, Heater, (MAKE FROM TY22328 CTL)
17	-	1	Part 15	4.240 m, Heater, (MAKE FROM TY22328 CTL)

Cab Heater / Air Conditioner and Mounting Parts
