Battery Box, Battery Clamp And Cab Tilt Pump

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1367	8	Washer	21/32" X 1-1/4" X 1/4"
2	19M7397	4	Cap Screw	M16 X 50
3	AT274828	1	Hydraulic Pump	HAND OPERATED CAB TILT
4	19M8328	4	Screw	M10 X 25
5	19M7402	2	Cap Screw	M10 X 25
6	24M7466	2	Washer	10.500 X 20 X 2 mm, This Application, SUB FOR LW10289795
7	AT275498	1	Cover	-
7	AT304425	1	Cover	-
8	AT274388	1	Relay	-
9	19M7761	4	Screw	M8 X 16
10	AT275512	1	Battery Box	-
11	AT275799	2	Coupling	-
12	AT274682	4	Coupling	-
13	19M7932	4	Cap Screw	M8 X 16
14	24M7055	4	Washer	8.400 X 16 X 1.600 mm
14	24H1621	4	Washer	11/32" X 1" X 0.220"
15	AT275757	2	Angle	-
16	AT275513	1	Support	-
16	AT304426	1	Brace	SUB FOR AT266099
17	AT275681	1	Clamp	-
18	24M7466	2	Washer	10.500 X 20 X 2 mm, This Application, SUB FOR LW10289795
19	LW406110814	2	Cap Screw	SUB FOR AT275758
20	14M7276	4	Nut	M16
21	24M7466	4	Washer	10.500 X 20 X 2 mm, This Application, SUB FOR LW10289795

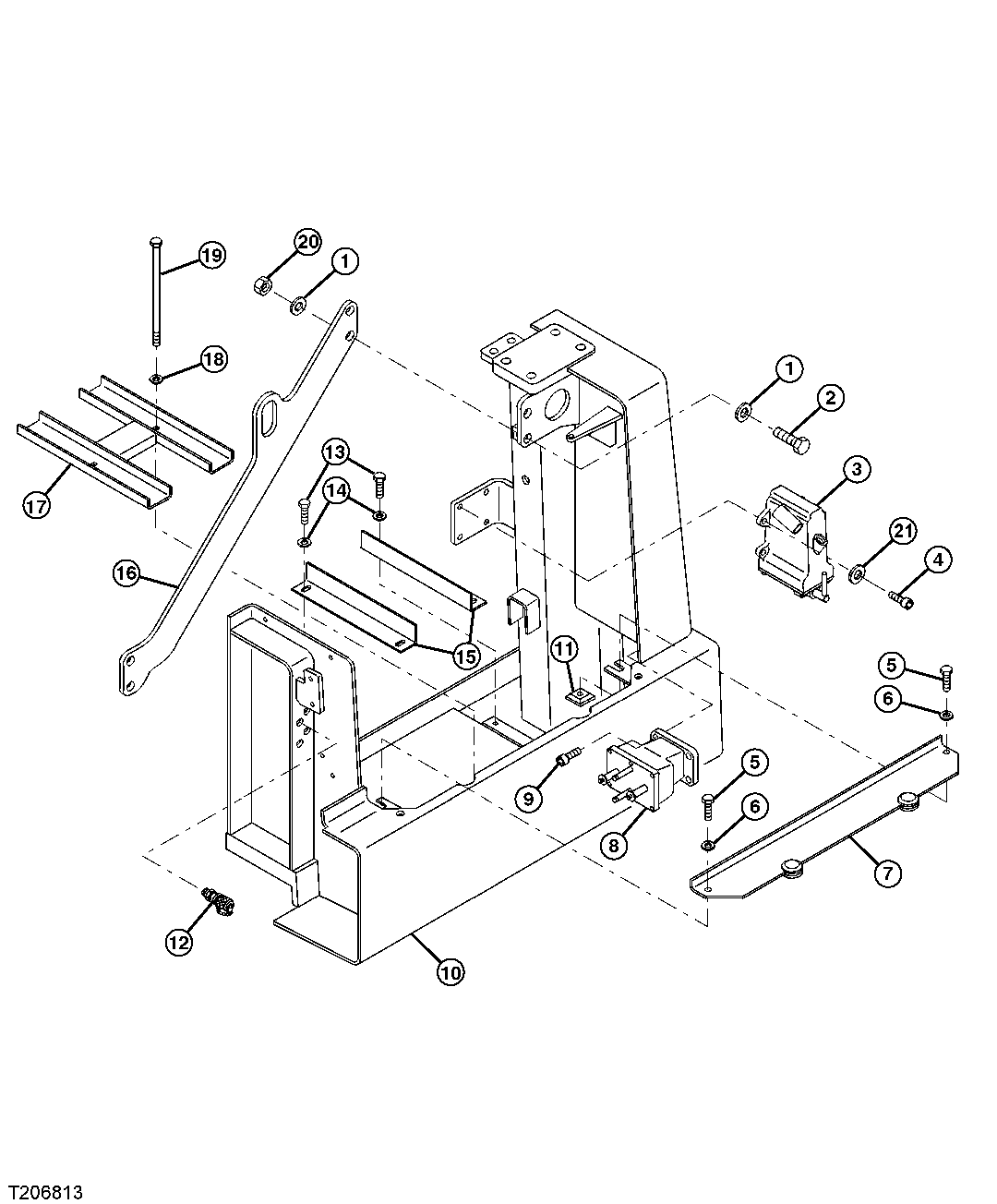

Battery Box, Battery Clamp And Cab Tilt Pump

Нет текстового описания
