Открытый узел

TRACK FRAME AND ROCK GUARDS [01A23]

TRACK FRAME AND ROCK GUARDS [01A23]

TRACK FRAME AND ROCK GUARDS [01A23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

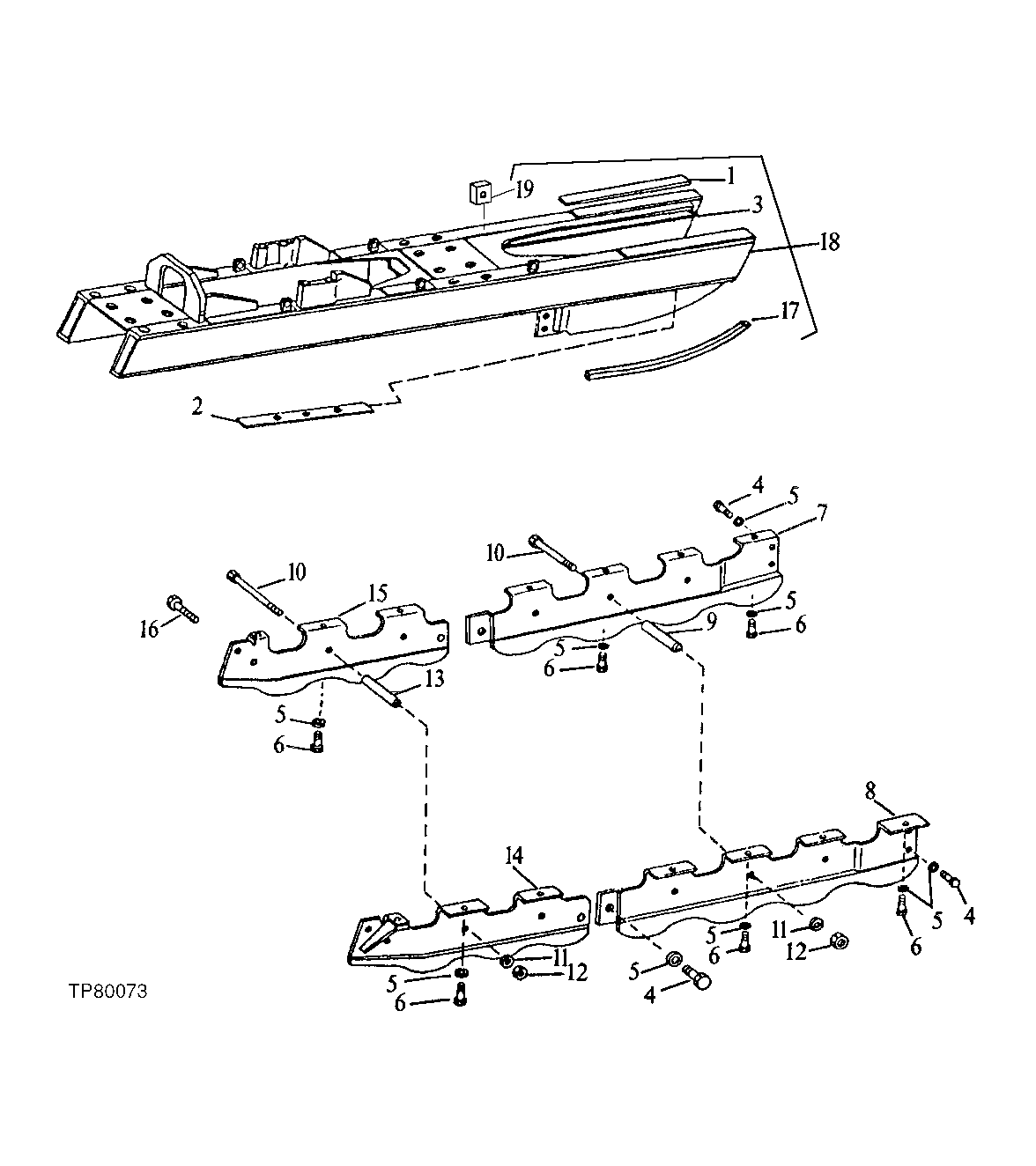

TRACK FRAME AND ROCK GUARDS [01A23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T78944	2	GUSSET	UPPER WEAR (REFERENCE 755B TECH MANUAL)
2	T80313	2	STRIP	LOWER WEAR (REFERENCE 755B TECH MANUAL)
3	T80312	2	BAR	FRONT IDLER LOWER
4	19H1833	6	Cap Screw	5/8" X 1-1/4"
5	R73290	20	Washer	(SUB FOR T497T, THIS APPLICATION)
6	19H2994	12	Cap Screw	5/8" X 1-1/2", HS, SAE 8, 5/8" X 1-1/2"
7	AT58884	1	GUARD	LEFT ROCK
7	AT124142	1	GUARD	-
8	AT58883	1	GUARD	RIGHT ROCK
8	AT124141	1	GUARD	-
9	T61345	3	BUSHING	22.225 X 31.750 X 226.009 MM (7/8" X 1-1/4" X 8.898")
9	T118355	3	SPACER	22.225 X 31.750 X 227.508 MM (7/8" X 1-1/4" X 8.957")
10	08H4108	6	BOLT	3/4" X 11-1/2"
11	12H236	6	Lock Washer	3/4"
12	14H794	6	Nut	3/4"
13	T61345	3	BUSHING	22.225 X 31.750 X 226.009 MM (7/8" X 1-1/4" X 8.898")
13	T118355	3	SPACER	22.225 X 31.750 X 227.508 MM (7/8" X 1-1/4" X 8.957")
14	AT58880	1	GUIDE	RIGHT REAR
14	AT124139	1	GUIDE	(RIGHT REAR)
15	AT58881	1	GUIDE	LEFT REAR
15	AT124140	1	GUIDE	(LEFT REAR)
16	19H2710	2	Cap Screw	HS, SAE 8, 5/8" X 1-3/4"
17	T49308	1	SHIELD	IDLER WEAR
18	-	1	Part 24	NLA, (UNITS EQUIPPED WITH ROCK GUARDS MUST ORDER AT124141, AT124142 AND (3) T118355) (AT80692 NO LONGER AVAILABLE)
18	-	1	Part 25	NLA, (SUB FOR AT80692 AND AT124135)
19	T59030	1	STRAP	-
