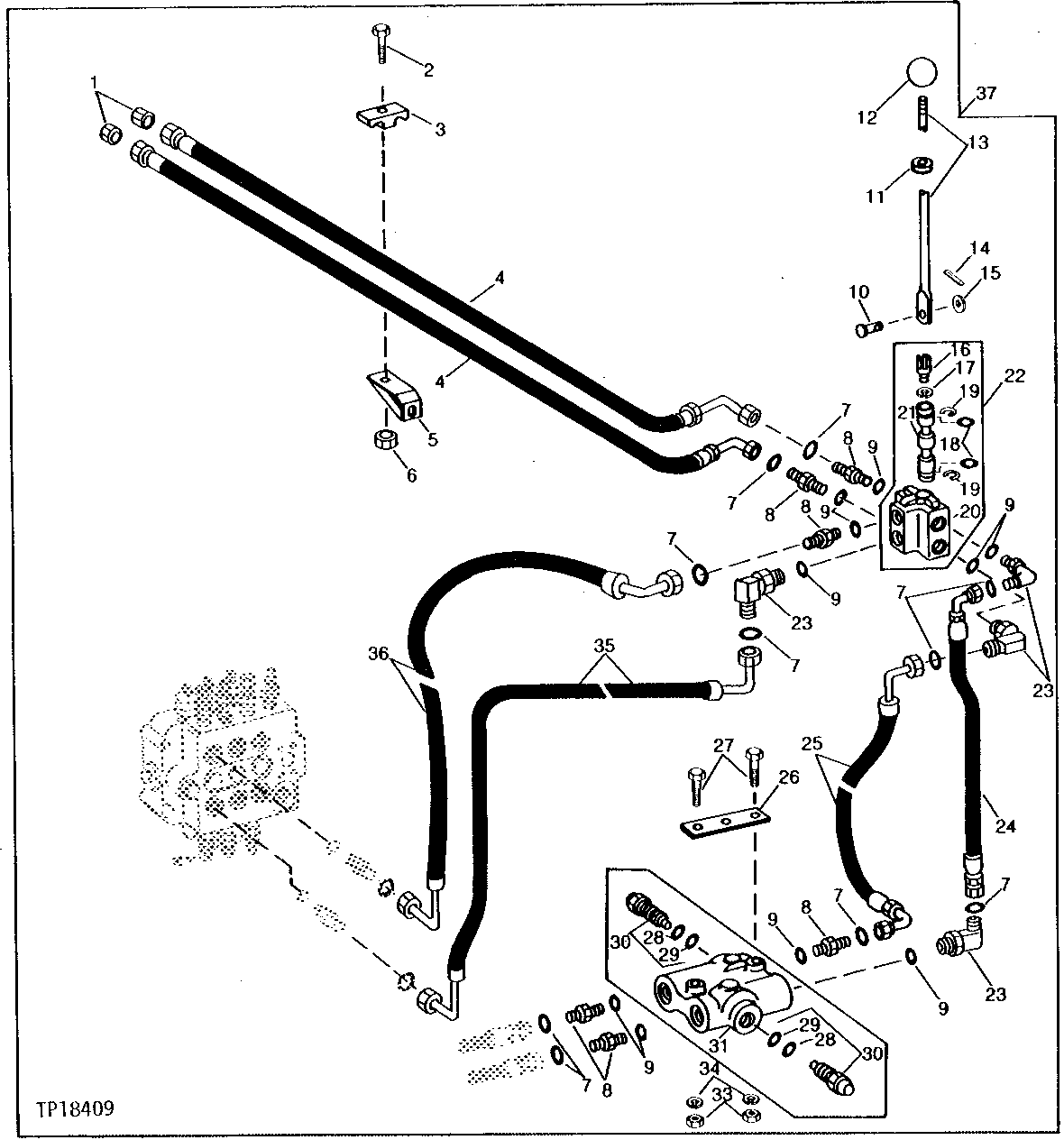

SELECTOR VALVE HYDRAULICS [03E08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T76557	2	FITTING	-
2	19H1726	1	Cap Screw	3/8" X 2-1/4"
3	T52978	1	Clamp	-
4	AT79802	2	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 450 MM (57") X 13/16"
5	AT48525	1	BRACKET	-
6	T11234	1	Lock Nut	-
7	T77857	10	O-Ring	-
8	38H1175	6	Adapter Fitting	-
9	U12547	10	O-Ring	(SUB FOR (10) F3171R)
10	H26275	1	PIN FASTENER	-
11	H24512	1	GROMMET	-
12	AP17808	1	Knob	-
13	T55062	1	ROD	-
14	11M7081	1	Cotter Pin	2.500 X 20 MM
15	24H1287	1	Washer	9/32" X 5/8" X 0.065"
16	T71766	1	YOKE	-
17	12H304	1	Lock Washer	3/8"
18	T104783	2	O-Ring	(.103 INCH)
18	U11296	2	O-RING	(.139 INCH)
19	U11295	2	Snap Ring	-
20	-	1	Part 21	(SUB AT73037)
21	-	1	Part 22	(SUB AT73037)
22	AT73037	1	SELECTIVE CONTROL VALVE	-
23	38H1013	4	Elbow Fitting	90°
24	AT79804	1	HYDRAULIC HOSE - FABRICATE	13/16" X 507 MM (20") X 13/16"
25	AT79803	1	HYDRAULIC HOSE - FABRICATE	13/16" X 380 MM (15") X 13/16"
26	T66236	1	STRAP	-
27	19H1904	2	Cap Screw	5/16" X 3"
28	U17409	1	O-Ring	-
29	U17402	2	Washer	-
29	U15192	1	O-Ring	-
30	AT113009	2	PRESSURE RELIEF VALVE	-
31	-	1	Part 33	( T66235 USE IF AVAILABLE)
32	AT62689	1	CUSHION	DOUBLE RELIEF VALVE CUSHION
33	14H785	2	Nut	5/16"
34	12H303	2	Lock Washer	5/16"
35	AT79805	1	HYDRAULIC HOSE - FABRICATE	13/16" X 595 MM (23-1/2") X 13/16"
36	AT79806	1	HYDRAULIC HOSE - FABRICATE	13/16" X 600 MM (23-1/2") X 13/16"
37	-	1	Part 39	( AT79801 NO LONGER AVAILABLE)
