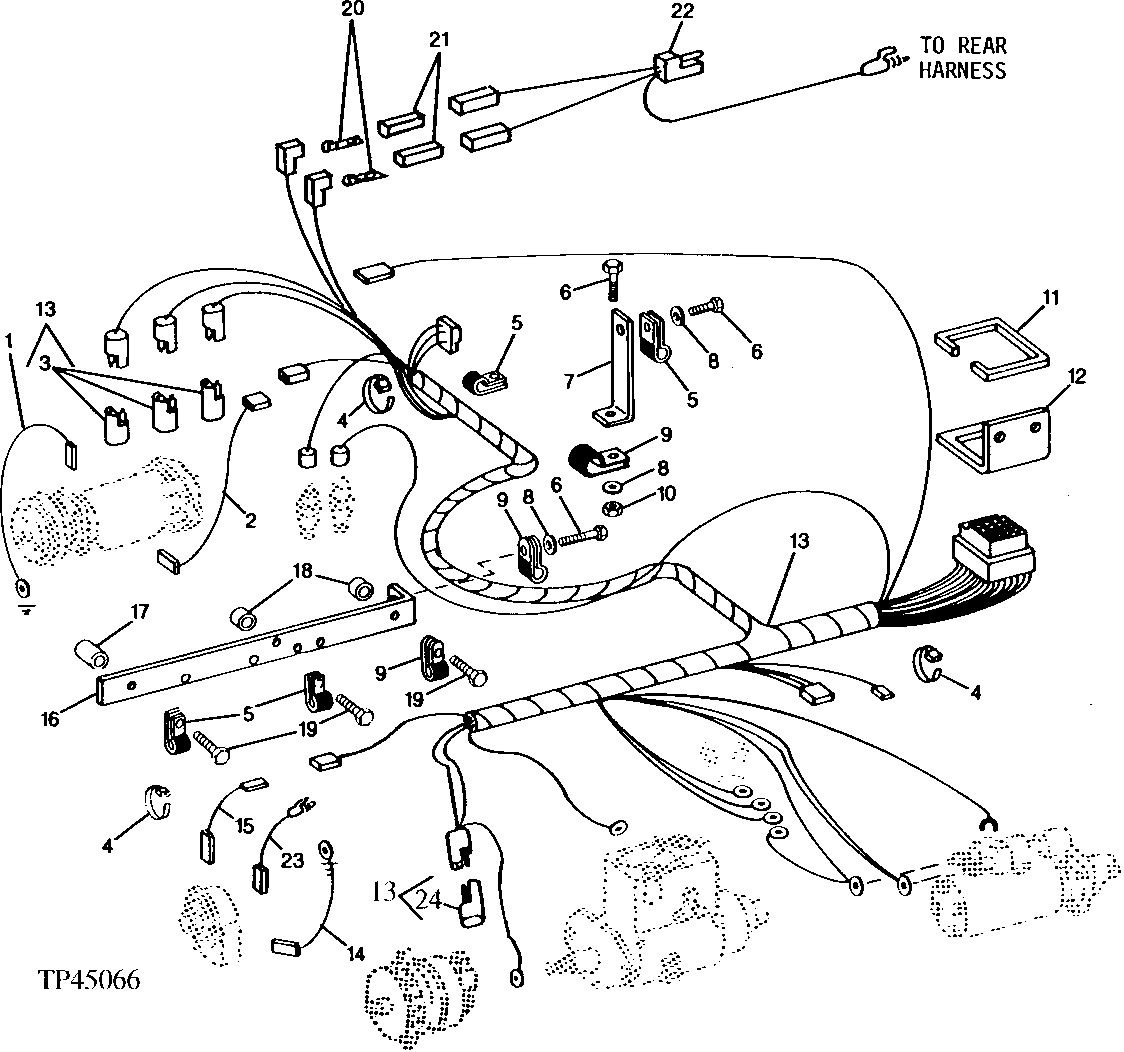

REPLACEMENT ENGINE WIRING HARNESS (SERIAL NO. -731273) [02F06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT50836	1	WIRING LEAD	-
2	AT50834	1	WIRING LEAD	-
3	AR94101	3	Diode	-
4	R44302	1	Tie Band	-
5	H75541	5	Clamp	(SUB FOR R34557)
6	19H2676	5	Cap Screw	3/8" X 1"
7	T34530	2	ANGLE	-
8	24M7233	5	WASHER	10.700 X 21 X 2.500 MM
9	T38377	3	Clamp	-
10	14H1076	2	Nut	3/8"
11	T74411	1	RETAINER	-
12	T74408	1	ANGLE	-
13	AT151626	1	WIRING HARNESS	(SUB FOR AT141926) (ALSO ORDER AT145341 AND T134378)
14	AE35569	1	WIRING LEAD	-
15	AT104821	1	WIRING LEAD	-
16	T127960	1	SUPPORT	(SUB FOR AT104168 AND AT141927) (ALSO ORDER (3) 14H1076 AND (2) 14H786)
17	28H2099	1	BUSHING	-
18	28H1497	2	Bushing	-
19	19H2229	3	Cap Screw	3/8" X 5-1/4"
20	T34067	2	Elec. Connector Terminal	-
21	T28585	2	Electrical Connector Assy	-
22	AT104620	1	WIRING HARNESS	-
23	AT104816	1	ADAPTER FITTING	-
24	AT103399	1	Diode	-

REPLACEMENT ENGINE WIRING HARNESS (SERIAL NO. -731273) [02F06]
