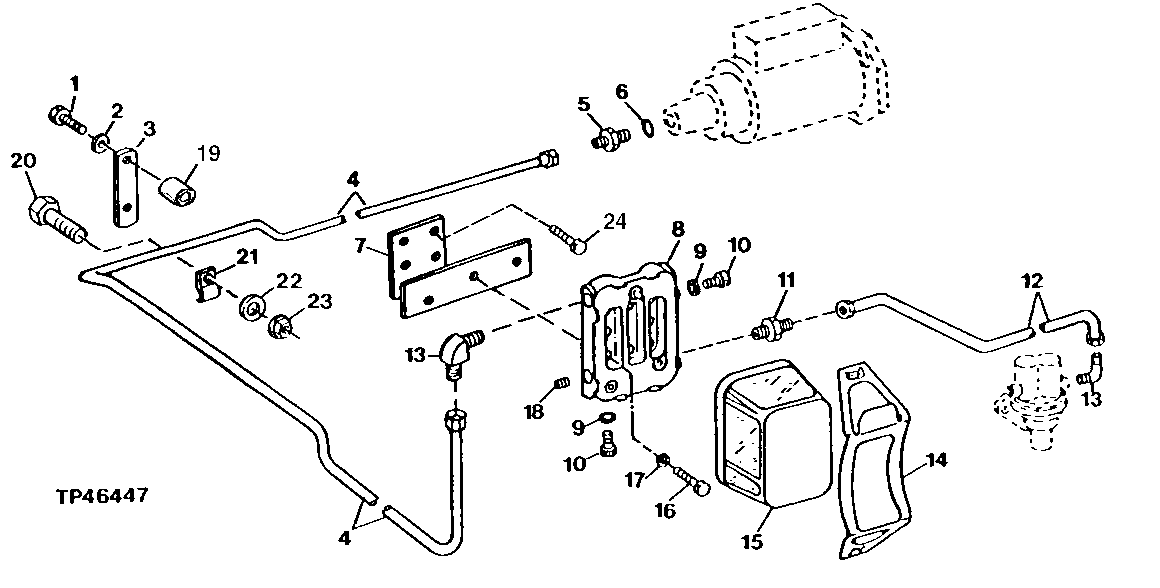

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. 300000- ) [01J14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3411	1	Screw	3/8" X 1-1/8"
2	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
3	R56588	1	Strap	-
4	RE57239	1	Fuel Line	(SUB FOR RE36957)
5	R27272	1	Fitting	-
6	R26286	1	O-Ring	-
7	RE37033	1	Bracket	-
8	AR50040	1	HOUSING	-
9	R34447	2	WASHER	-
10	R48071	2	DRAIN PLUG	-
11	R27346	1	Fitting	-
12	RE36988	1	Fuel Line	-
13	R82131	2	Elbow Fitting	45°
14	R66821	1	CLAMP	-
15	AR50041	1	FUEL FILTER	-
16	R122618	2	Screw	-
17	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
18	15H558	1	Pipe Plug	1/8"
19	28H1884	1	Spacer	0.493" X 0.675" X 1/2"
20	19H2284	1	Cap Screw	3/8" X 7/8"
21	T14050	2	Clamp	(SUB FOR T29527, THIS APPLICATION)
22	12H304	1	Lock Washer	3/8"
23	N10215	1	Lock Nut	3/8", (SUB FOR 14H812 OR 14H1076, THIS APPLICATION)

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. 300000- ) [01J14]
