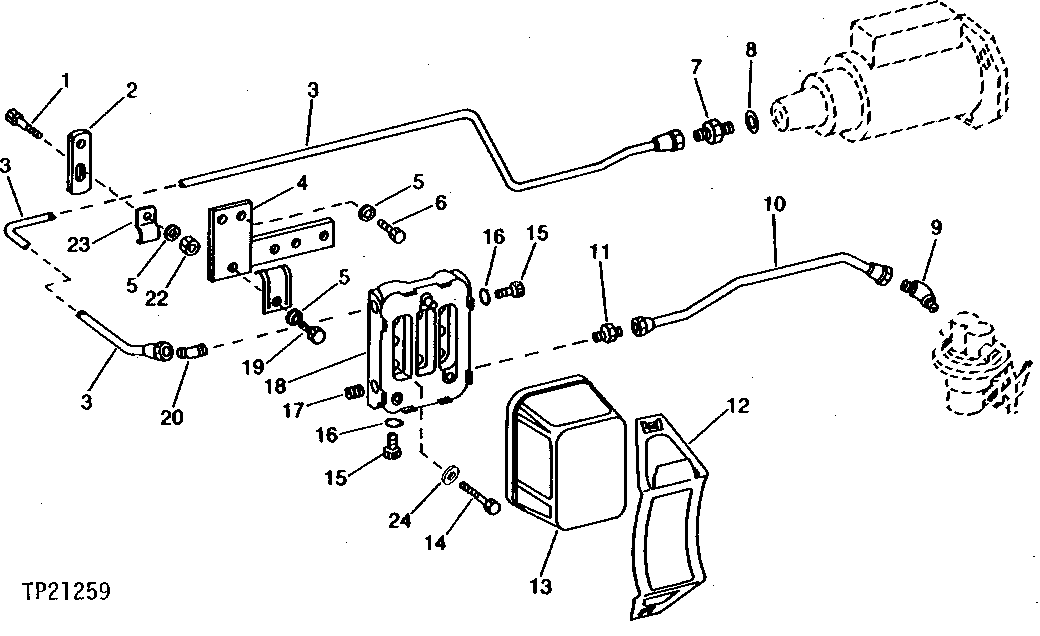

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. -299999) [01J13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2284	1	Cap Screw	3/8" X 7/8"
2	R56588	1	Strap	-
3	AR73506	1	FUEL LINE	-
4	AR73508	1	BRACKET	-
5	12H304	4	Lock Washer	3/8"
6	19H3483	2	Cap Screw	3/8" X 1-1/8"
7	R27272	1	Fitting	-
8	R26286	1	O-Ring	-
9	T30738	1	ELBOW FITTING	90°
10	AR73509	1	FUEL LINE	-
11	R27346	1	Fitting	-
12	R66821	1	CLAMP	-
13	AR50041	1	FUEL FILTER	-
14	19H2284	2	Cap Screw	3/8" X 7/8"
15	R48071	2	DRAIN PLUG	-
16	R34447	2	WASHER	-
17	R104592	1	Pipe Plug	-
18	AR50040	1	HOUSING	-
19	19H2284	2	Cap Screw	3/8" X 7/8", (NOT REQUIRED)
20	T24945	2	ELBOW FITTING	45°
21	R57549	1	Clamp	(NOT REQUIRED)
22	14H812	1	NUT	3/8"
23	T29527	1	Clamp	-
24	24H1304	2	WASHER	13/32" X 23/32" X 0.120"

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. -299999) [01J13]
