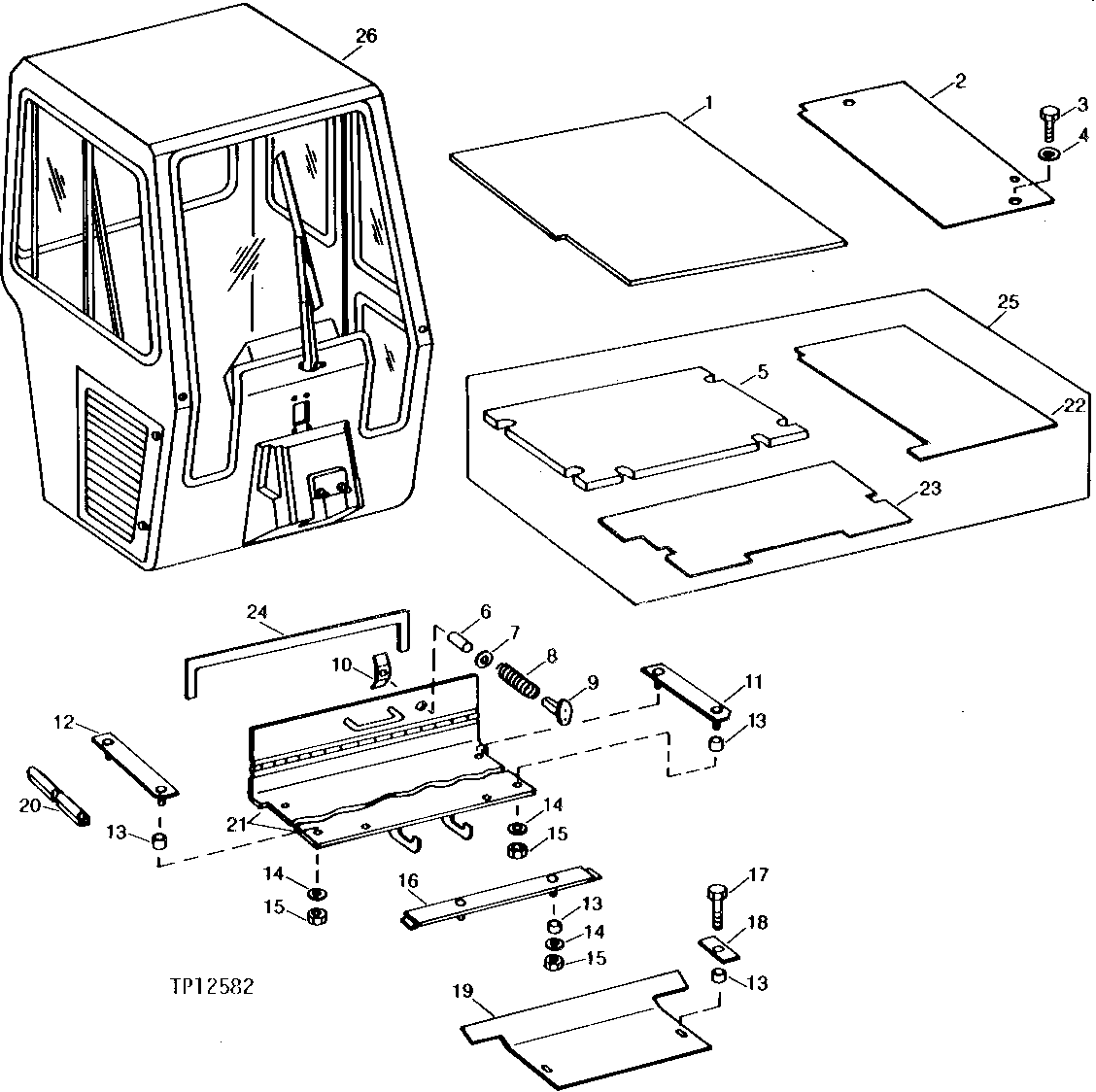

CAB, CAB HEADLINER, FLOOR MATS AND FLOOR PLATES [02I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T62564	1	HEADLINER	-
2	AT74498	1	PLATE	-
2	14H631	1	Nut	0.190", (PLATE TO CAB)
3	19H1648	2	Cap Screw	3/8" X 3/4"
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	-	1	Part 6	CENTER (SUB AT74513)
6	34H266	1	Spring Pin	5/32" X 1"
7	24H1392	1	Washer	25/32" X 1-3/8" X 0.120"
8	T14057	1	SPRING	-
9	T31501	1	KNOB	-
10	T47585	1	CLAMP	-
11	AT74511	1	STRIP	L.H.
12	AT74510	1	STRIP	R.H.
13	28H1878	8	SPACER	0.493" X 0.675" X 7/16"
14	24M7233	10	WASHER	10.700 X 21 X 2.500 MM
15	14H1076	6	Nut	3/8"
16	AT74512	1	STRIP	-
17	19H3239	2	Cap Screw	3/8" X 1-1/4"
18	T76297	2	STRAP	-
19	AT80845	1	FLOOR	(SUB FOR AT74499)
19	T59288	1	RETAINER	(TO FLOORBOARD)
20	-	1	Part 22	(MAKE FROM T68144 BULK MATERIAL, CUT TO LENGTH)
21	AT74508	1	DOOR	-
22	-	1	Part 24	LEFT (SUB AT74513)
23	-	1	Part 25	FRONT (SUB AT74513)
24	-	1	Part 26	(MAKE FROM T66161 BULK MATERIAL, CUT TO LENGTH)
25	AT74513	1	KIT	-
26	-	1	Part 28	(NO LONGER AVAILABLE) (SUB FOR AT74503 AND AT74493)

CAB, CAB HEADLINER, FLOOR MATS AND FLOOR PLATES [02I15]
