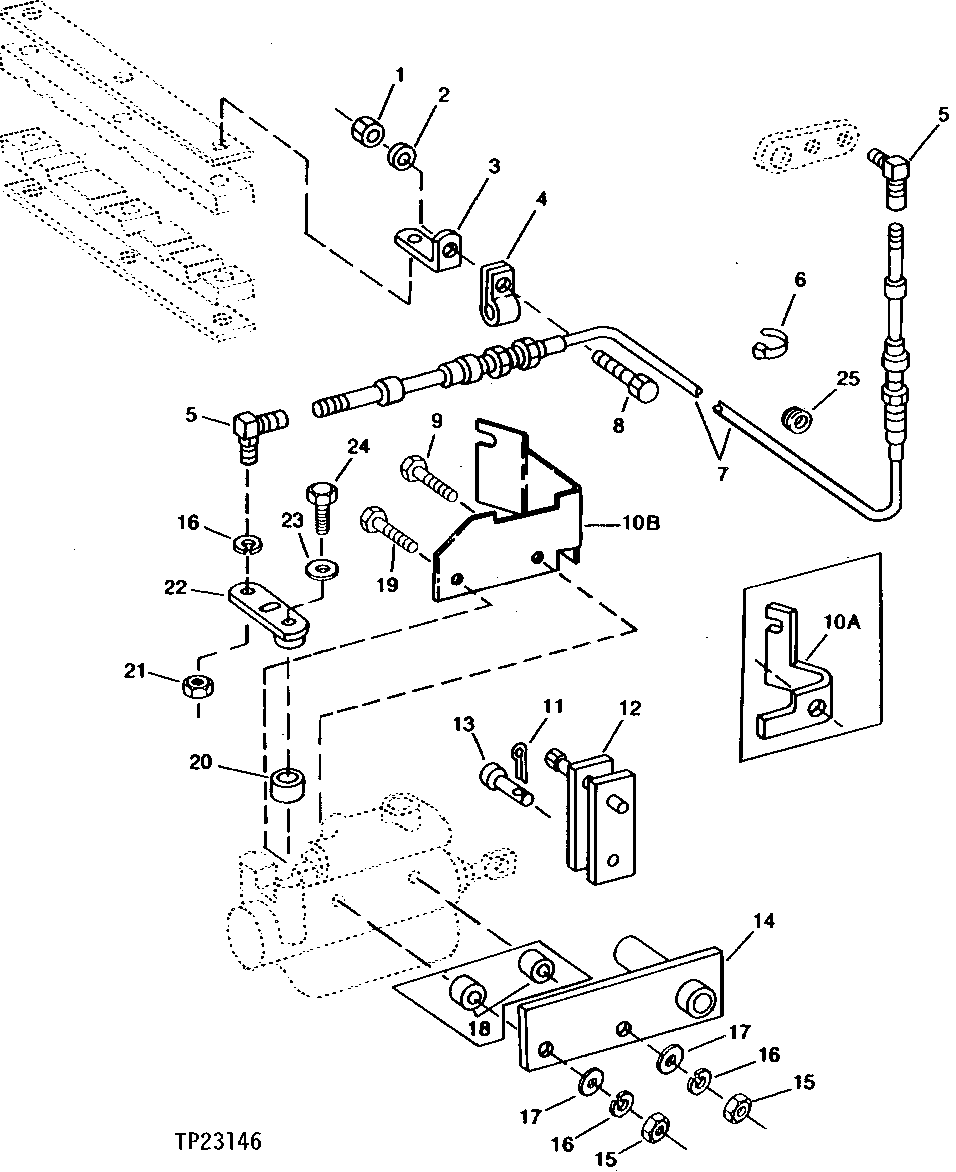

BRAKE VALVE LINKAGE [02D06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1076	1	Nut	3/8"
2	24H1308	1	Washer	13/32" X 1" X 0.134"
3	U42367	1	Angle	(WITH CAB)
4	H75541	1	Clamp	(WITH CAB) (SUB FOR R34557)
5	AU11709	2	Ball Joint	-
6	R44302	4	Tie Band	-
7	AT113469	1	CABLE	(SUB FOR AT57666)
8	19H2676	1	Cap Screw	HS, SAE 8, 3/8" X 1"
9	19H2345	1	Cap Screw	3/8" X 5-1/2"
9	19H2104	1	Cap Screw	3/8" X 5"
11	11M7081	1	Cotter Pin	2.500 X 20 MM
12	AT75385	1	BRACKET	-
13	T44988	1	Pin Fastener	(SUB FOR T15652, THIS APPLICATION)
14	AT75386	1	LEVER	-
15	T11234	2	Lock Nut	-
16	12H304	3	Lock Washer	3/8"
17	24H1682	2	Washer	13/32" X 7/8" X 0.120"
18	28H2481	2	Spacer	0.423" X 0.675" X 1/2"
19	19H1925	1	Cap Screw	3/8" X 4-1/4"
19	19H3404	1	Cap Screw	3/8" X 4"
20	T12192	1	BUSHING	-
21	T10581	2	Lock Nut	(SUB FOR T60313)
22	T127743	1	LEVER	(SUB FOR AT57844)
23	24H1308	1	Washer	13/32" X 1" X 0.134"
24	19H3217	1	Cap Screw	3/8" X 1-3/4"
25	R27533	1	Grommet	(SUB FOR N31425, THIS APPLICATION)
10A	T59426	1	ANCHOR	-
10B	T104672	1	ANCHOR	-
