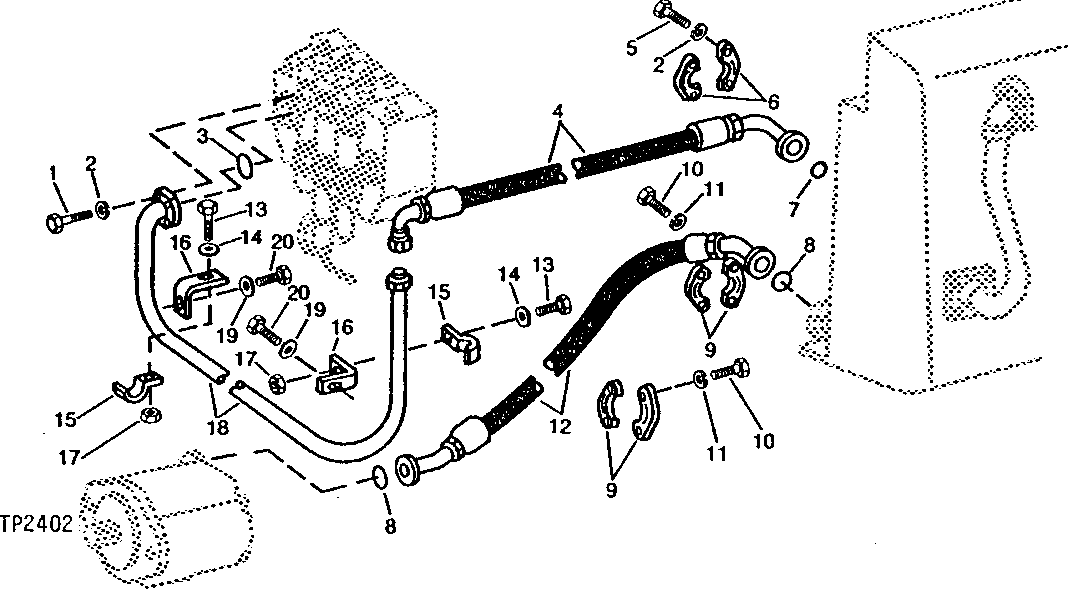

SUMP TANK OIL LINE AND HOSES (SERIAL NO. -714980) [03D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3104	4	Cap Screw	7/16" X 1-1/4"
2	12H293	8	Lock Washer	7/16"
3	U10289	1	O-Ring	(SUB FOR T72890)
4	AT46747	1	HYDRAULIC HOSE	1-1/2" X 559 MM (22") X 1-7/8", (SUB AT116626)
4	AT116626	1	HYDRAULIC HOSE	(SUB FOR AT71183)
5	19H3205	4	Cap Screw	7/16" X 1-1/2"
6	X51H-24	2	Flange Fitting	(SUB FOR R29422 OR T47649)
7	B3690R	1	O-Ring	(SUB FOR T72891)
8	U12331	2	O-Ring	(SUB FOR T72893)
9	X51H-40	4	Flange Fitting	(SUB FOR U44384)
10	19H2993	8	Cap Screw	1/2" X 1-1/2"
11	12H301	8	Lock Washer	1/2"
12	AT84342	1	HYDRAULIC HOSE	1 079 MM LONG (2-1/2" X 42-1/2") (SUB FOR AT53586)
13	19H3239	2	Cap Screw	3/8" X 1-1/4"
14	24H1219	2	Washer	7/16" X 1" X 0.083"
15	T35829	2	Clamp	-
16	T65521	2	ANGLE	-
17	T11234	2	Lock Nut	-
18	AT66069	1	TUBE	-
19	24H1308	2	Washer	13/32" X 1" X 0.134"
20	19H1813	2	CAP SCREW	5/16" X 5/8"

SUMP TANK OIL LINE AND HOSES (SERIAL NO. -714980) [03D05]
