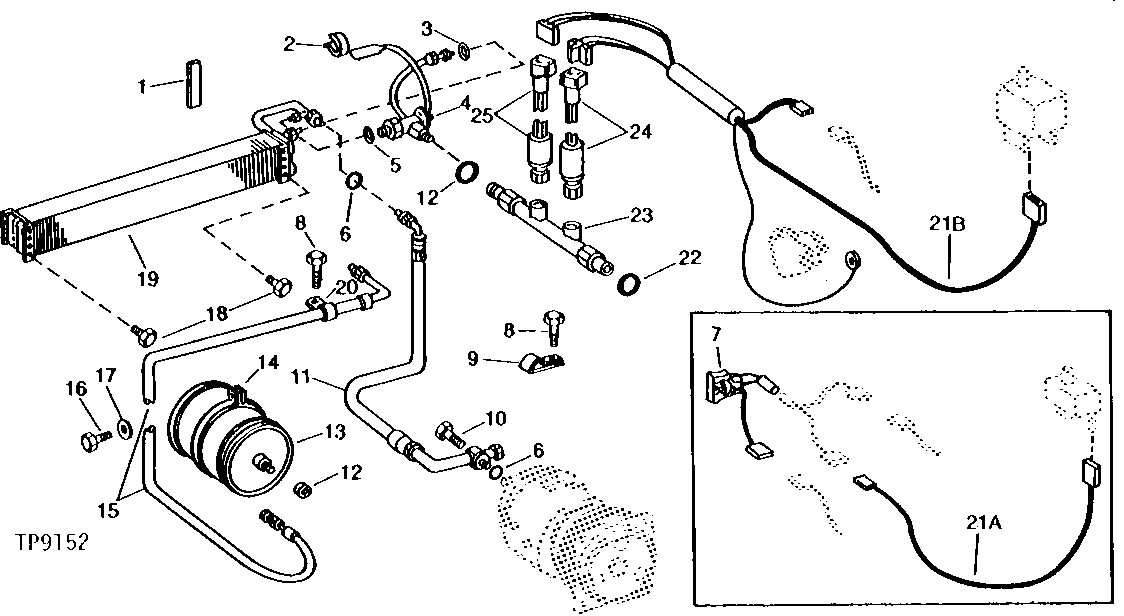

EVAPORATOR AND RECEIVER DEHYDRATOR WITH REFRIGERANT LINES [02I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	114 MM LONG (4-1/2") (MAKE FROM AT56771 BULK MATERIAL CUT TO LENGTH)
2	R66645	1	CLIP	-
3	R34812	1	O-Ring	-
4	AR58482	1	VALVE	-
5	P51212	1	O-Ring	-
6	R33259	2	O-Ring	-
7	AR55214	1	THERMOSTAT	(HIGH TEMPERATURE SWITCH)
8	19H1648	4	Cap Screw	3/8" X 3/4"
9	AH77869	1	Clip	(SUB FOR H29684)
10	19H2959	1	Cap Screw	3/8" X 2"
11	AT59209	1	LINE	-
12	R10093	2	O-Ring	-
13	AR74486	1	RECEIVER	-
14	R53422	1	Clamp	-
15	AT59204	1	HYDRAULIC HOSE	-
16	19H3031	1	Cap Screw	3/8" X 2-1/2"
17	28H1495	1	Spacer	3/8" X 1"
18	37H49	6	Screw	NO. 10 X 1/2"
19	-	1	Part 19	( AT49927 USE IF AVAILABLE)
20	A4773R	3	Clamp	-
22	R10093	1	O-Ring	-
23	AT69125	1	TUBE	-
24	AT63265	1	Switch	(HIGH PRESSURE)
25	AT63266	1	SWITCH	(LOW PRESSURE)
..	H36221	2	Grommet	-
..	T51497	1	Grommet	-
..	TY15709	1	TAPE	9 144 MM LONG (2" X 360") (SUB FOR R57003)
21A	AT68301	1	WIRING LEAD	-
21B	AT69126	1	WIRING HARNESS	-

EVAPORATOR AND RECEIVER DEHYDRATOR WITH REFRIGERANT LINES [02I22]

Нет текстового описания
