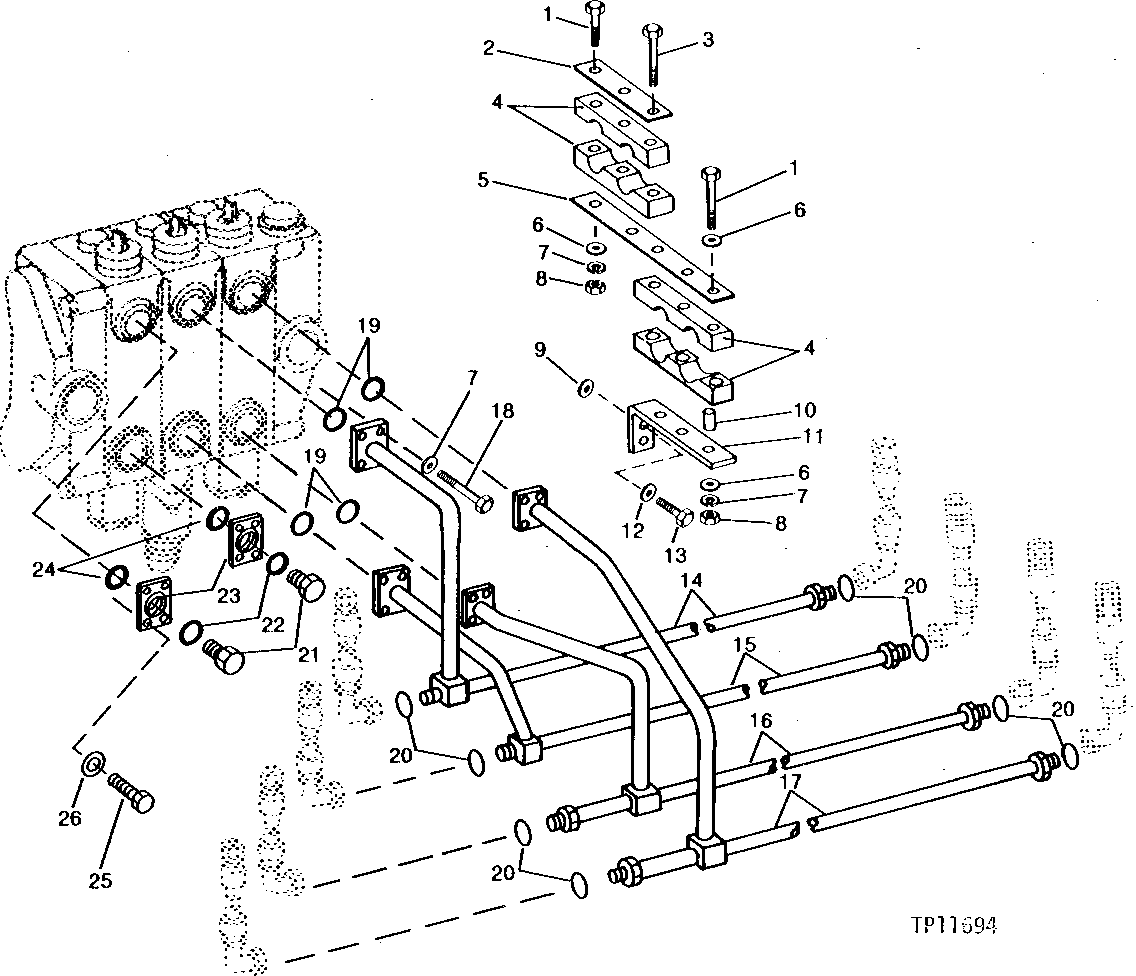

BOOM AND BUCKET LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1912	4	Cap Screw	3/8" X 3-1/2"
2	T120017	1	STRAP	(SUB FOR T48169)
3	19H2345	1	Cap Screw	3/8" X 5-1/2"
4	T48167	4	CLAMP	-
5	T62111	1	STRAP	-
6	24H1305	7	Washer	13/32" X 13/16" X 0.065"
7	12H304	21	Lock Washer	3/8"
8	14H812	5	NUT	3/8"
9	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
10	T48168	6	BUSHING	-
11	T62110	1	BRACKET	-
12	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
13	19H2993	2	Cap Screw	1/2" X 1-1/2"
14	AT79837	1	LINE	BUCKET ROLLBACK
15	AT79836	1	LINE	BUCKET DUMP
16	AT79835	1	LINE	BOOM LOWER
17	AT79834	1	LINE	BOOM RAISE
18	19H3239	16	Cap Screw	3/8" X 1-1/4"
19	U12037	4	O-Ring	(SUB FOR T72889)
20	T77858	8	O-Ring	-
21	R36636	2	Drain Plug	-
22	R29936	2	O-Ring	-
23	T60983	2	Flange Fitting	-
24	U12037	2	O-Ring	(SUB FOR T72889)
25	19H3031	8	Cap Screw	3/8" X 2-1/2"
26	12H304	8	Lock Washer	3/8"

BOOM AND BUCKET LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E12]

Нет текстового описания
