Открытый узел

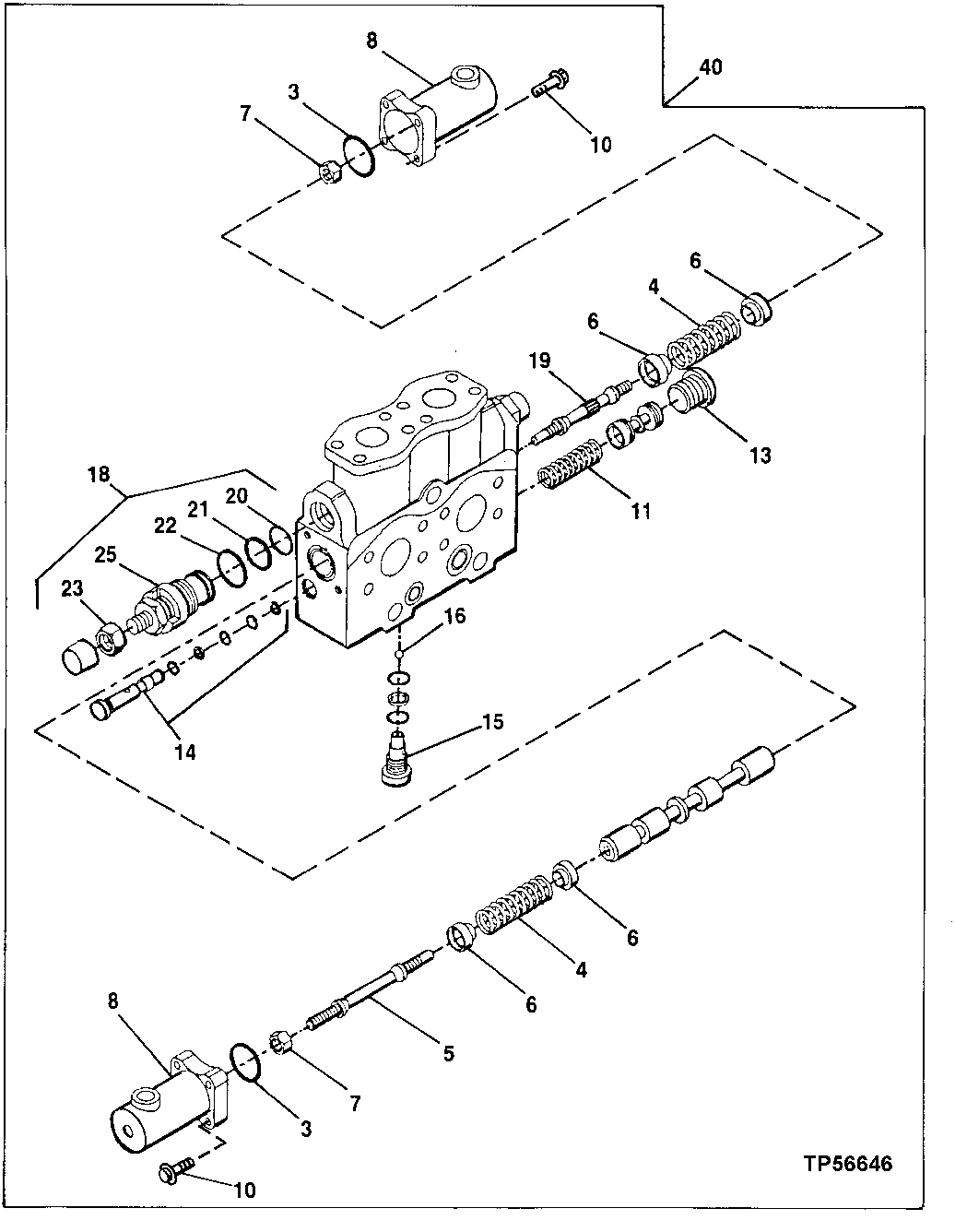

VALVE SECTION, SIDE TILT

VALVE SECTION, SIDE TILT

VALVE SECTION, SIDE TILT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

VALVE SECTION, SIDE TILT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	U11326	2	O-Ring	(<service-part>AT205115</service-part> SECTION SEAL KIT (PARTIAL KIT SHOWN))
4	AT181901	2	Spring	(SUB FOR AT205223)
5	AT205122	1	Coupling	-
6	AT205422	4	Retainer	-
7	AT205054	2	Nut	-
8	AT251038	2	Valve Cover	(SUB FOR AT205279 AND AT181908)
10	AT251039	4	Bolt	(SUB FOR AT205056)
11	AT205224	1	Spring	-
13	AT205092	1	Fitting Plug	-
14	AT181905	1	Valve Spool	(SUB FOR AT205019)
14	AT181899	1	Seal Kit	(SUB FOR AT179526)
15	AT181906	1	Valve Spool	(SUB FOR AT205093)
15	AT181900	1	Seal Kit	(SUB FOR AT179527)
16	AT205300	1	Ball	-
18	AT175028	2	Pressure Relief Valve	(SUB FOR AT175051)
19	AT205123	1	Coupling	-
20	-	2	Part 17	(<service-part>AT175027</service-part> RELIEF SEAL KIT (PARTIAL KIT SHOWN-SUB FOR <service-part>AT205117</service-part>))
21	-	2	Part 18	(<service-part>AT175027</service-part> RELIEF SEAL KIT (PARTIAL KIT SHOWN-SUB FOR <service-part>AT205117</service-part>))
22	-	2	Part 19	(<service-part>AT175027</service-part> RELIEF SEAL KIT (PARTIAL KIT SHOWN-SUB FOR <service-part>AT205117</service-part>))
23	-	2	Part 20	(<service-part>AT175027</service-part> RELIEF SEAL KIT (PARTIAL KIT SHOWN-SUB FOR <service-part>AT205117</service-part>))
25	-	2	Part 21	(<service-part>AT175027</service-part> RELIEF SEAL KIT (PARTIAL KIT SHOWN-SUB FOR <service-part>AT205117</service-part>))
40	AT181913	1	Hyd Actuated Control Valve	(SUB FOR AT205364 AND AT175054)
