Открытый узел

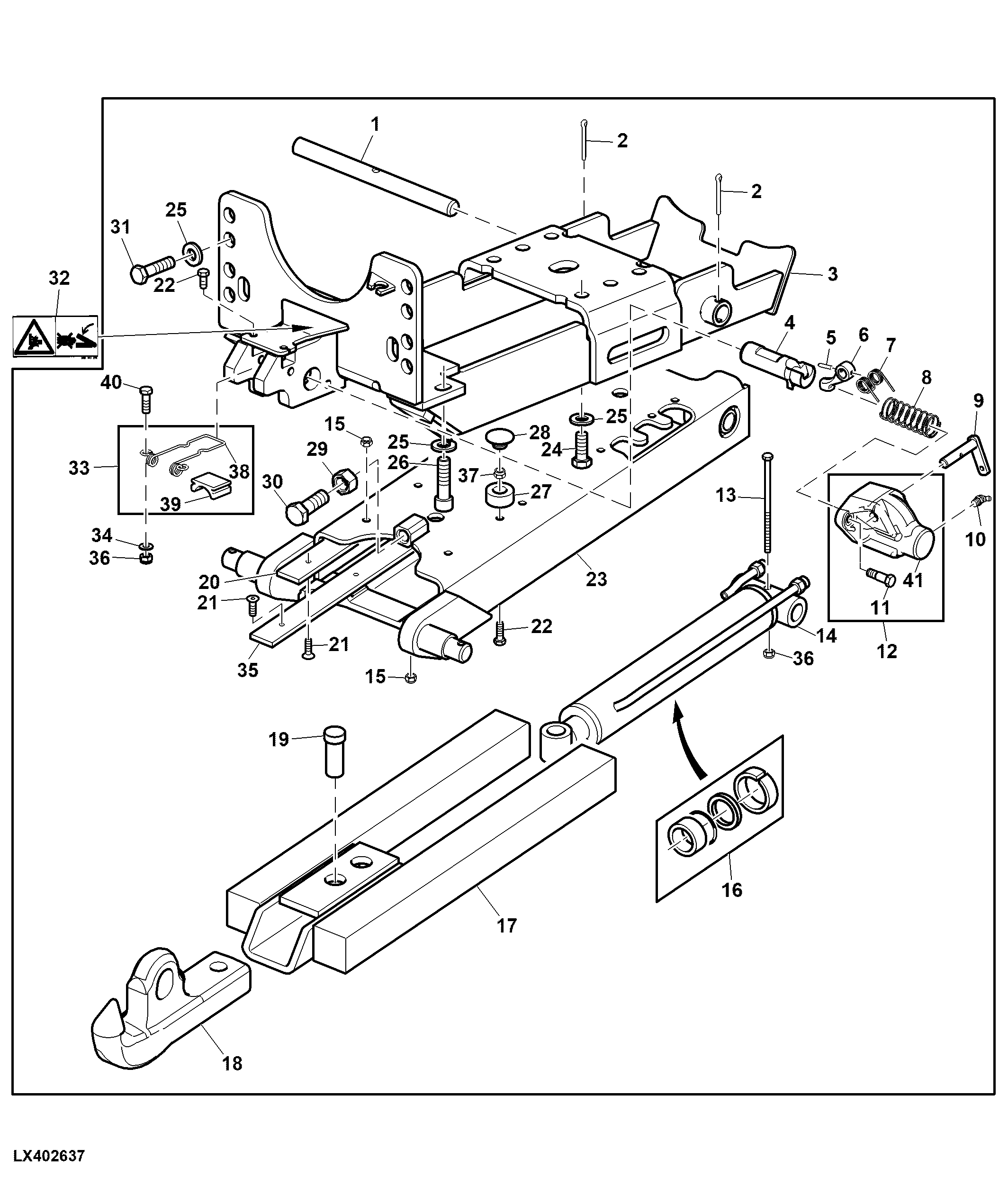

HYDRAULIC PICK UP HITCH (SAUERMANN)

HYDRAULIC PICK UP HITCH (SAUERMANN)

HYDRAULIC PICK UP HITCH (SAUERMANN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC PICK UP HITCH (SAUERMANN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L156429	1	Pin	-
2	11M7040	2	Cotter Pin	6.300 X 50 mm
3	AL212818	1	Frame	-
3	AL171102	1	Frame	ORDER AL212818
4	L156441	1	Pin	-
5	34M7158	1	Spring Pin	5 X 25 mm
6	L156438	1	Lever	-
7	L156439	1	Torsion Spring	-
8	L156440	1	Compression Spring	-
9	AL159303	1	Shaft	-
10	58M5579	1	Lubrication Fitting	SUB FOR JD7847
11	L156442	2	Cap Screw	M10 X 33
12	AL164091	1	Latch	-
13	19M8466	1	Cap Screw	M8 X 160
14	AL159343	1	Hydraulic Cylinder	-
15	14M7166	20	Lock Nut	M8
16	AL166410	1	Gasket Kit	-
17	AL159302	1	Guide	-
18	L156433	1	Hook	-
19	L156434	2	Pin Fastener	-
20	L221795	2	Bumper	SUB FOR L156428
21	19M7573	16	Screw	M8 X 20
22	19M7407	4	Cap Screw	M8 X 25
23	AL159293	1	Frame	ORDER AL212731
23	AL212731	1	Frame	-
24	19M7488	4	Cap Screw	M16 X 40
25	24M7241	10	Washer	17 X 34 X 4 mm
26	L159034	2	Screw	-
27	AL151060	2	Bumper	-
28	L150699	2	Plug	-
29	14M7277	1	Nut	M20
30	19M8002	1	Cap Screw	M20 X 55
31	19M7759	4	Cap Screw	M16 X 60
32	L113073	1	Label	-
33	AL159304	1	Latch	-
34	24M7055	4	Washer	8.400 X 16 X 1.600 mm
35	L221794	2	Bumper	SUB FOR L156427
36	14M7166	3	Lock Nut	M8
37	14M7426	2	Lock Nut	M8
38	L156443	1	Torsion Spring	-
39	L156444	1	Stop	-
40	19M7163	2	Cap Screw	M8 X 25
41	L156435	1	Housing	-
