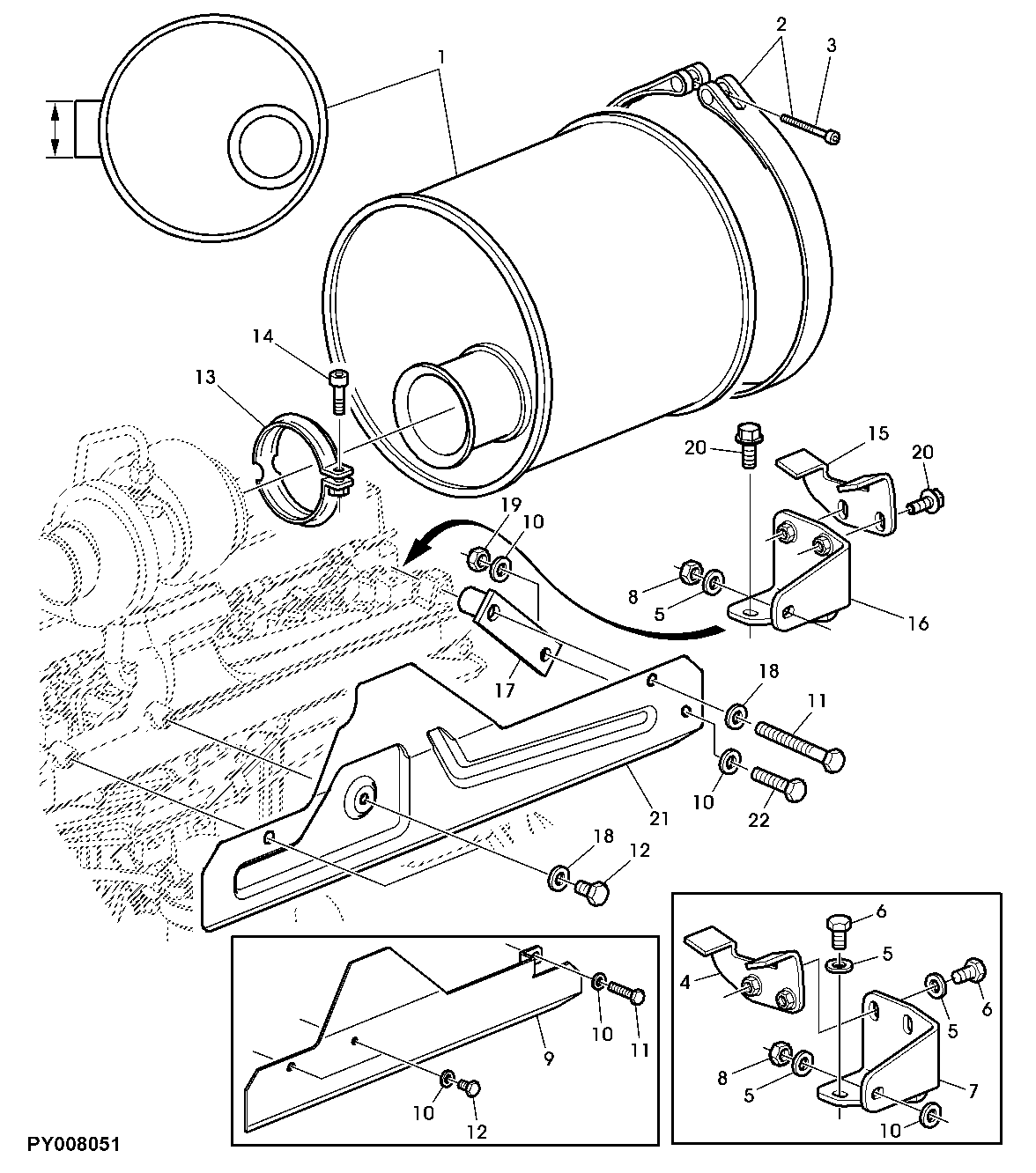

MUFFLER (WITH VERTICAL EXHAUST SYSTEM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL161217	1	Muffler	OD= 75MM
1	AL154208	1	Muffler	OD= 65MM
2	AL176428	1	Clamp	(SUB FOR AL114761, AL167083)
3	-	1	Part 4	NSEP
4	AL114417	1	Bracket	-
5	24M7213	4	Washer	10.500 X 25 X 4 mm
6	19M7402	3	Cap Screw	M10 X 25, (10.9)
7	L155959	1	Bracket	-
8	14M7274	1	Nut	M10
9	L171719	1	Heat Shield	(ORD L200829, AL181065,(2) 24M7055, 19M7162, 14M7273, L172620) (SUB FOR L152100, L158378, L165150, L169073)
10	24M7055	1	Washer	8.400 X 16 X 1.600 mm
11	L172620	1	Cap Screw	-
12	19M7162	2	Cap Screw	M8 X 16
13	AL82257	1	Clamp	-
14	19M8819	1	Screw	M8 X 35
15	AL155562	1	Bracket	-
16	L156083	1	Bracket	-
17	AL181065	1	Holder	-
18	24M7028	3	Washer	10.500 X 20 X 2 mm
19	14M7273	1	Nut	M8
20	19M7785	3	Screw	M10 X 25, M10 X 25 (10.9), SUB FOR L172619
21	L200829	1	Heat Shield	(SUB FOR L172880)
22	19M8028	1	Cap Screw	M8 X 8

MUFFLER (WITH VERTICAL EXHAUST SYSTEM)
