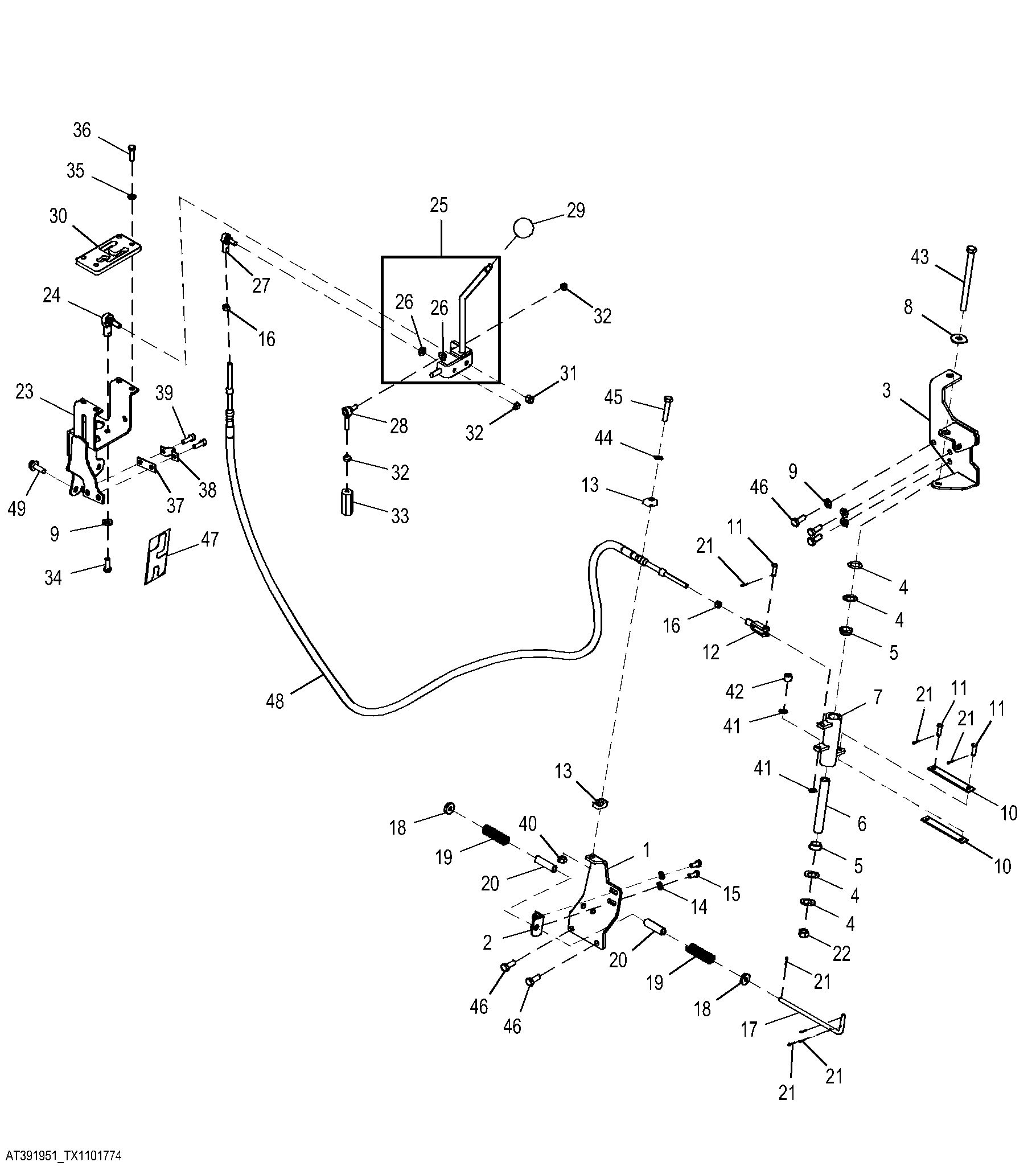

Winch Control Linkage (Power In/Power Out)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T286593	1	Plate	Cable Anchor
2	AT210885	1	Angle	-
3	AT192333	1	Bracket	-
4	24H1390	4	Shim	-
5	T125808	2	Bushing	-
6	T166441	1	Bushing	-
7	AT186381	1	Bellcrank	-
8	24M7180	1	Washer	13 X 37 X 3 mm
9	24M7239	4	Washer	10.700 X 21 X 2.500 mm
10	T173539	2	Strap	-
11	P46404	3	Pin Fastener	-
12	L299T	1	Yoke	-
13	H76869	2	Clamp	-
14	24M7036	2	Washer	9 X 16 X 1.600 mm
15	19M7881	2	Screw	M8 X 20
16	14H650	2	Nut	5/16"
17	T173804	1	Rod	-
18	24H1621	2	Washer	11/32" X 1" X 0.220"
19	R64776	2	Spring	-
20	L3483N	2	Bushing	-
21	11M7079	7	Cotter Pin	2.500 X 12 mm
22	14M7275	1	Nut	M12
23	AT422698	1	Bracket	-
24	AT112928	1	Ball Joint	-
25	AT422700	1	Control Lever	-
26	24H1292	2	Washer	11/32" X 3/4" X 0.120"
27	AT48548	1	Ball Joint	-
28	AT46597	1	Ball Joint	-
29	AP17808	1	Knob	-
30	T129794	1	Insert	-
31	M68954	1	Lock Nut	-
32	R76686	3	Lock Nut	-
33	T342353	1	Spacer	-
34	19H2987	1	Cap Screw	3/8" X 1"
35	24M7238	4	Washer	8.700 X 17 X 2 mm
36	19M7513	4	Cap Screw	M8 X 30
37	AH138519	1	Repair Kit	SUB FOR H97045
38	AH138519	1	Repair Kit	SUB FOR H97044
39	19M7657	2	Screw	M8 X 25
40	14M7274	1	Nut	M10
41	24H1136	2	Washer	11/32" X 11/16" X 0.065"
42	N203348	1	Spacer	-
43	19M8413	1	Cap Screw	M12 X 150
44	24M7096	1	Washer	10.500 X 18 X 1.600 mm
45	19M8600	1	Cap Screw	M10 X 50
46	19M7402	5	Cap Screw	M10 X 25
47	T132832	1	Label	Winch Control Power In/Power Out
48	AT391952	1	Push Pull Cable	-
49	19M7786	3	Screw	M10 X 30

Winch Control Linkage (Power In/Power Out)

Нет текстового описания
