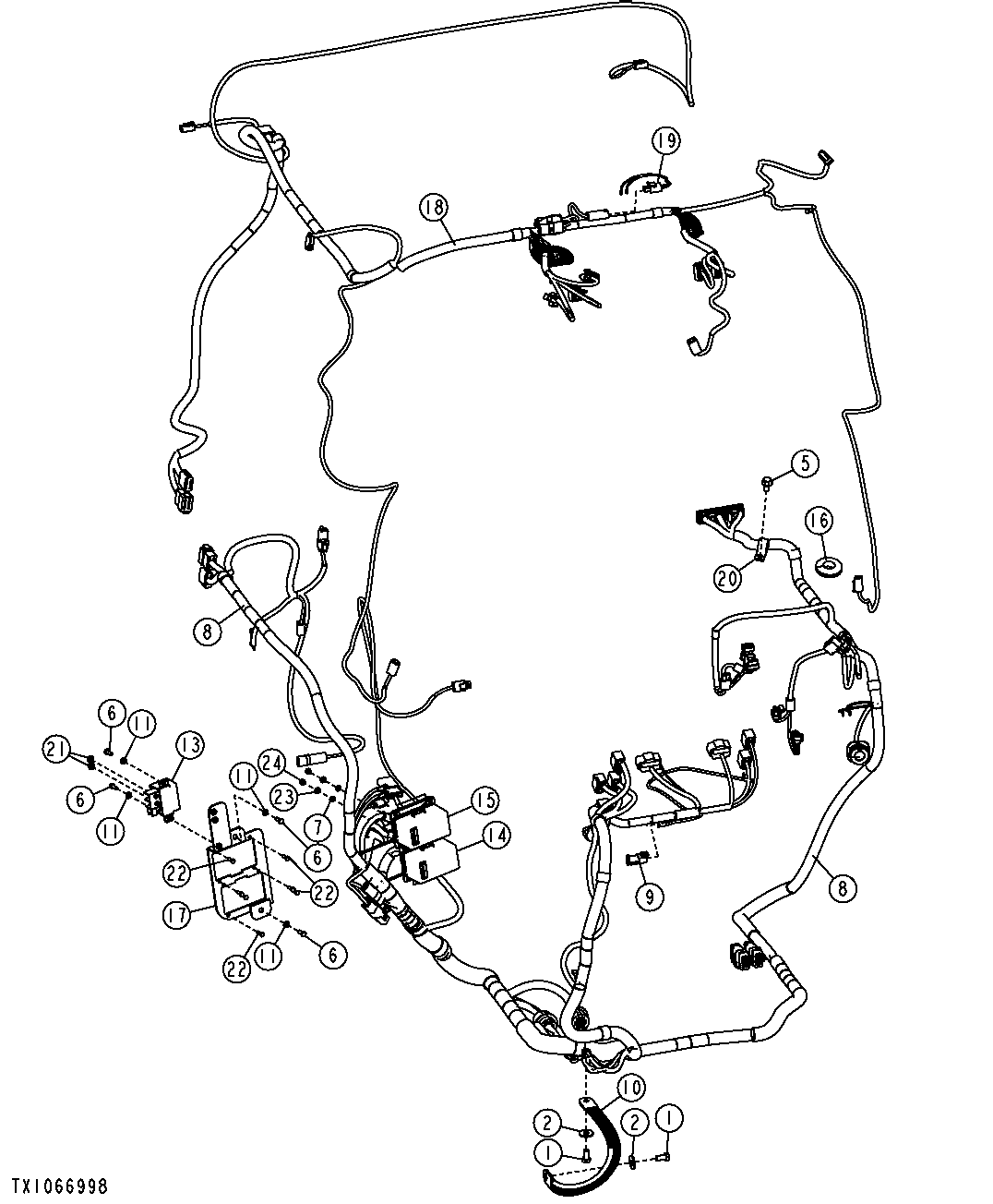

Cab Wiring Harness ( - 210219)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7938	2	Cap Screw	M10 X 20
2	24M7296	2	Washer	10.500 X 30 X 2.500 mm
5	19M7784	1	Screw	M10 X 20
6	19M8425	4	Cap Screw	M6 X 16
7	24M7054	2	Washer	6.400 X 12 X 1.600 mm
8	AT358056	1	Wiring Harness	Operator Station, NLA, ORDER AT456607, SUB FOR AT335661
8	AT456607	1	Wiring Harness	Operator Station Components on Separate Page, SUB FOR AT358056
9	57M8131	1	Electronic Terminator	Can Termination Resistor
10	AT47069	1	Ground Cable	-
11	24M7293	4	Washer	6.500 X 13 X 1.600 mm, 20 A
13	AT318947	1	Relay	200 A
14	T301466	1	Elec. Connector Seal	-
14	T339027	1	Fuse Box	-
14	T237509	1	Label	Fuse Block
14	AT475421	1	Fuse Box	ALSO ORDER T237509; INCLUDES T301466 AND T339027
14	AT346012	1	Fuse Box	ALSO ORDER T237509 NLA; ORDER AT475421
15	AT346013	1	Fuse Box	ORDER AT475423, ALSO ORDER T235125
15	AT475423	1	Fuse Box	-
15	T235125	1	Label	Fuse Block
16	T46876	2	Grommet	Clip On Doors
17	AT357517	1	Bracket	SUB FOR AT340427
18	AT341515	1	Roof Wiring Harness	Cab Roof Harness Components on Separate Page, ALSO ORDER (2) 57M8015, (2) 57M8016 AND (2) R78069
19	AT347470	1	Wiring Harness	Dome Light
20	T102934	1	Clamp	This Application, SUB FOR T78787
21	14M7303	2	Flange Nut	M6
22	19M7372	7	Cap Screw	M5 X 16
23	12H302	2	Lock Washer	1/4"
24	14M7272	2	Nut	M6
