Открытый узел

C-Frame Extra Long ( - 291536)

C-Frame Extra Long ( - 291536)

C-Frame Extra Long ( - 291536)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

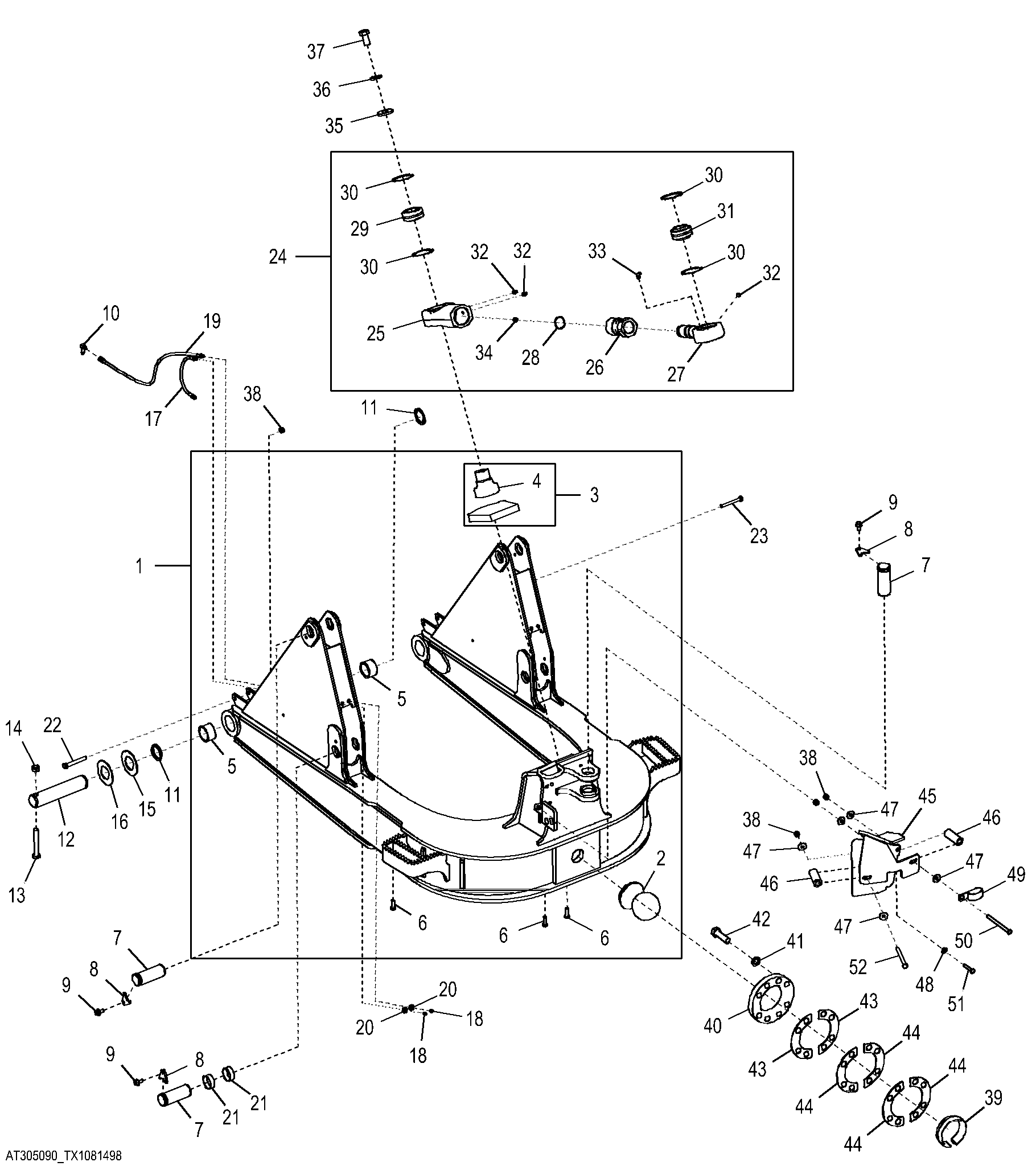

C-Frame Extra Long ( - 291536)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT412081	1	Frame	Convenience Assembly, SUB FOR AT319110 Yellow
2	T196072	1	Ball	-
3	AT225141	1	Pivot	Pitch Pin Weldment Convenience Assembly
4	T176698	1	Pin Fastener	-
5	T122720	4	Bushing	-
6	19M7662	4	Cap Screw	M10 X 30
7	T170891	5	Pin	ORDER T384432
7	T384432	5	Pin	-
8	T170880	5	Plate	-
9	19M7784	5	Screw	M10 X 20
10	T174185	2	Elbow Fitting	-
11	T68818	4	Seal	-
12	T122628	2	Pin Fastener	-
13	19M7884	2	Cap Screw	M16 X 110
14	14M7328	2	Lock Nut	M16
15	24H988	2	Washer	2-1/16" X 3-3/4" X 0.120"
16	M467M	2	Washer	51.587 X 95.250 X 1.524 mm (2-1/32" X 3-3/4" X 0.060")
17	AT173254	1	Hydraulic Hose	-
18	JD7797	2	Lubrication Fitting	-
19	AT226033	1	Hose	-
20	E12379	4	Nut	3.175 mm (1/8")
21	T105052	4	Bushing	-
22	19M8197	1	Cap Screw	M10 X 85
23	19M8197	1	Cap Screw	M10 X 85
24	AT300480	1	Link	Adjustable Pitch Link Convenience Assembly
25	T200274	1	Link End	-
26	T200273	1	Sleeve	-
27	T202263	1	Link End	-
28	40M7294	1	Snap Ring	-
29	AT128773	1	Self-Aligning Bushing	-
30	40M5099	4	Snap Ring	-
31	AT157173	1	Self-Aligning Bushing	-
32	JD7759	3	Lubrication Fitting	-
33	JD7781	1	Lubrication Fitting	90% X 21.336 mm en_USLONG (0.840" en_USLONG)
34	15H685	1	Pipe Plug	1/4"
35	T29049	1	Washer	-
36	24M7242	1	Washer	21.400 X 42 X 5 mm
37	19M7946	1	Cap Screw	M20 X 40
38	14M7517	5	Lock Nut	M10
39	T227961	1	Retainer	-
40	T255155	1	Retainer	-
41	24M7396	8	Washer	21 X 34 X 3 mm
42	19M9133	8	Cap Screw	M20 X 70
43	T255156	2	Solid Shim	1 mm
44	T255157	4	Solid Shim	2 mm
45	AT222472	1	Hose Guard	-
45	-	1	Part 47	(ORDER T178314)
46	T151427	2	Bushing	-
47	24M7296	5	Washer	10.500 X 30 X 2.500 mm
48	24M7239	1	Washer	10.700 X 21 X 2.500 mm
49	T126299	1	Clamp	-
50	19M7638	1	Cap Screw	M10 X 130
51	19M7572	1	Cap Screw	M10 X 45
52	19M8343	1	Cap Screw	M10 X 120
