Открытый узел

Mass Excavating Arm 2.9m

Mass Excavating Arm 2.9m

Mass Excavating Arm 2.9m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

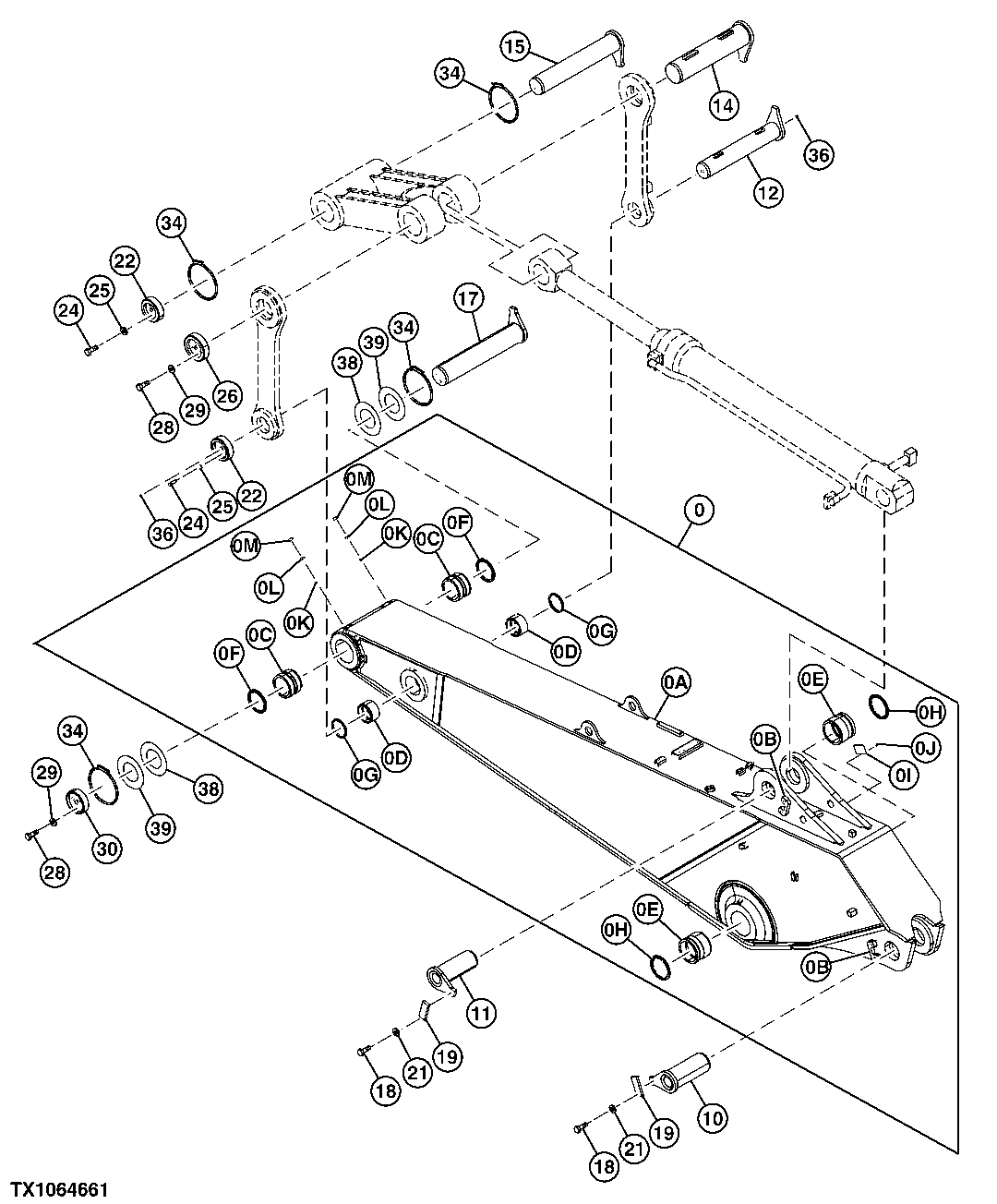

Mass Excavating Arm 2.9m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9268608G	1	Arm	Mass Excavating, SUB FOR 9268608
10	8102736	1	Pin	-
11	8102807	1	Pin	-
12	8102808	1	Pin	-
14	8101371	1	Pin	-
15	8102813	1	Pin	-
17	8106642	1	Pin Fastener	-
18	19M7950	4	Cap Screw	M20 X 45, SUB FOR J912045
19	4122729	2	Strap	-
21	J222020	4	Washer	-
22	4393378G	2	Stop	SUB FOR 4393378
24	J241645	6	Bolt	-
25	24M7338	6	Washer	17 X 30 X 3 mm, SUB FOR J222016
26	4393383	1	Stop	-
28	19M7597	6	Cap Screw	M20 X 50, SUB FOR J912050
29	J222020	6	Washer	-
30	4393381	1	Stop	-
34	4487585	4	O-Ring	-
36	TH100074	4	Lubrication Fitting	SUB FOR J75481
38	4379157	2	Thrust Washer	-
39	4379158	2	Thrust Washer	-
40	4659269G	1	Hydraulic Cylinder	Components On Separate Page, SUB FOR 4659269
0A	-	1	Part 2	5010932 NLA, SUB 9268608G
0B	4379221	2	Stop	-
0C	4421175	2	Bushing	-
0D	4129729	2	Bushing	-
0E	4218719	2	Bushing	-
0F	4254520	2	Seal	-
0G	4251212	2	Seal	-
0H	4251766	2	Seal	-
0I	-	1	Part 10	-
0J	37H99	4	Screw	0.100" X 1/4", SUB FOR M492564
0K	TH100074	2	Lubrication Fitting	-
0L	4130686	2	Bushing	-
0M	4105912	2	Cap	-
