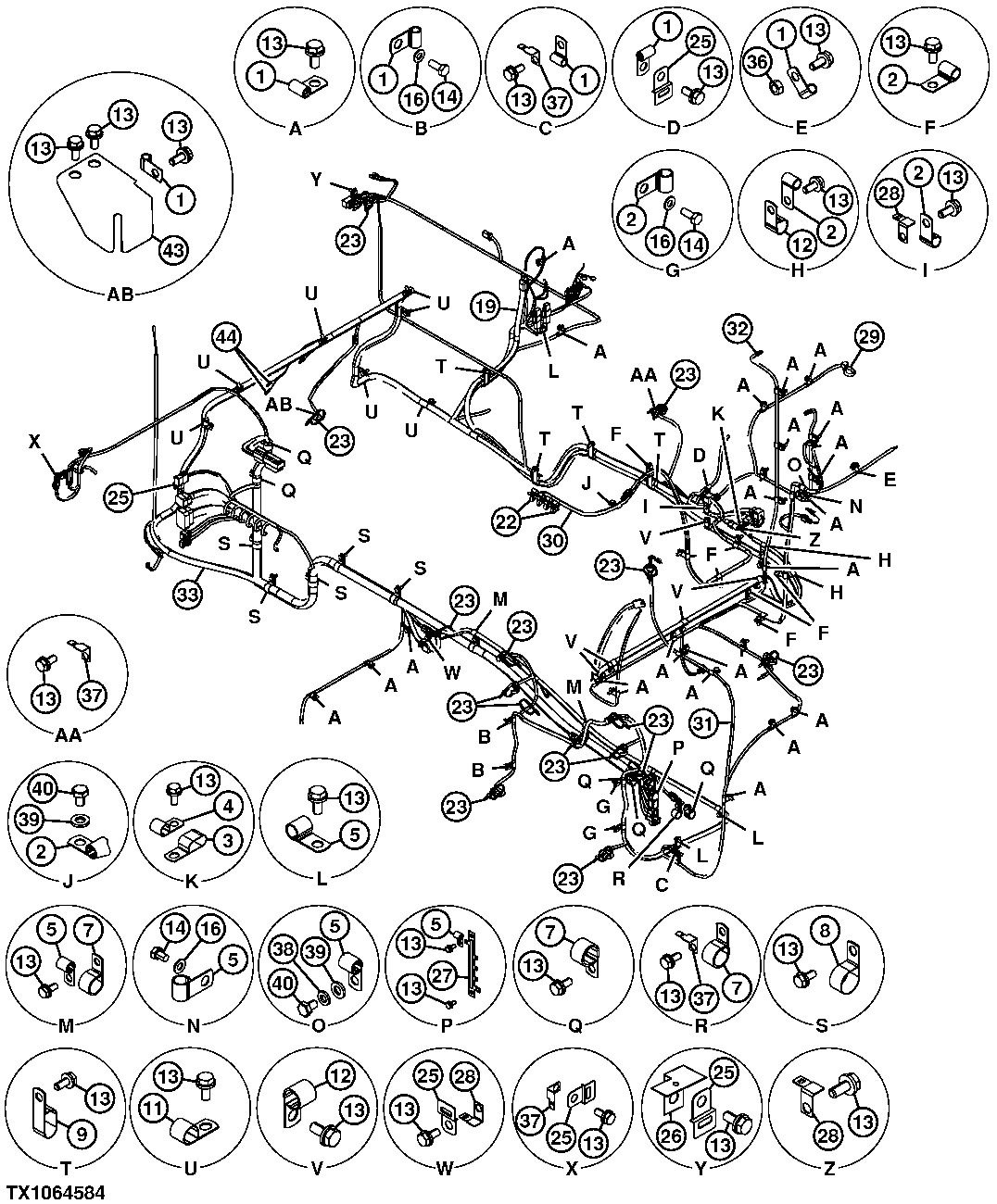

Machine Wiring Harness ( - 953088)

Machine Wiring Harness ( - 953088)

Machine Wiring Harness ( - 953088)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Machine Wiring Harness ( - 953088)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4190261	31	Clip	-
2	4190275	13	Clamp	-
3	T32854	1	Clamp	SUB FOR 4190282
4	T28949	1	Clamp	SUB FOR 4190273
5	R73384	8	Clamp	SUB FOR 4190253
7	XCL-19	8	Hose Clamp	SUB FOR 4192035
8	XCL-29	5	Hose Clamp	SUB FOR 4190264
9	4190266	4	Clip	-
11	T24432	8	Clamp	SUB FOR 4190277
12	R73291	7	Clamp	SUB FOR 4190262
13	-	82	Part 11	J271025 NLA
13	24M7346	82	Washer	11 X 20 X 2 mm, SUB FOR J222010
13	19M7402	82	Cap Screw	M10 X 25, SUB FOR J901025
14	19M7865	5	Screw	M8 X 16, SUB FOR J900812
16	24M7055	5	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
19	4645277	1	Wiring Harness	Battery To Starter
22	H77698	2	Tie Band	SUB FOR 4055311
23	H77698	14	Tie Band	SUB FOR 4055312
25	4448037	5	Bracket	-
26	4657148	1	Bracket	-
27	-	1	Part 21	SUB 8110130, 3106886 NLA
27	8110130	1	Bracket	-
28	4418301	3	Bracket	-
29	3106637	1	Wiring Harness	Radiator
30	2052954	1	Wiring Harness	Solenoid
31	2052953	1	Wiring Harness	Pump
32	2052952	1	Wiring Harness	Travel Motion Alarm
33	0005475	1	Wiring Harness	-
36	14M7274	1	Nut	M10, SUB FOR J950010
37	4602634	4	Bracket	SUB FOR 4257159
38	12M7066	1	Lock Washer	10 mm, SUB FOR A590910
39	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
40	19M8324	2	Cap Screw	M10 X 16, SUB FOR J901016
41	H77698	3	Tie Band	SUB FOR 4055311
43	8108286	1	Cover	-
44	4163044	2	Tie Band	-
44	H77698	2	Tie Band	-
