Открытый узел

Long Arm 5.3 m

Long Arm 5.3 m

Long Arm 5.3 m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

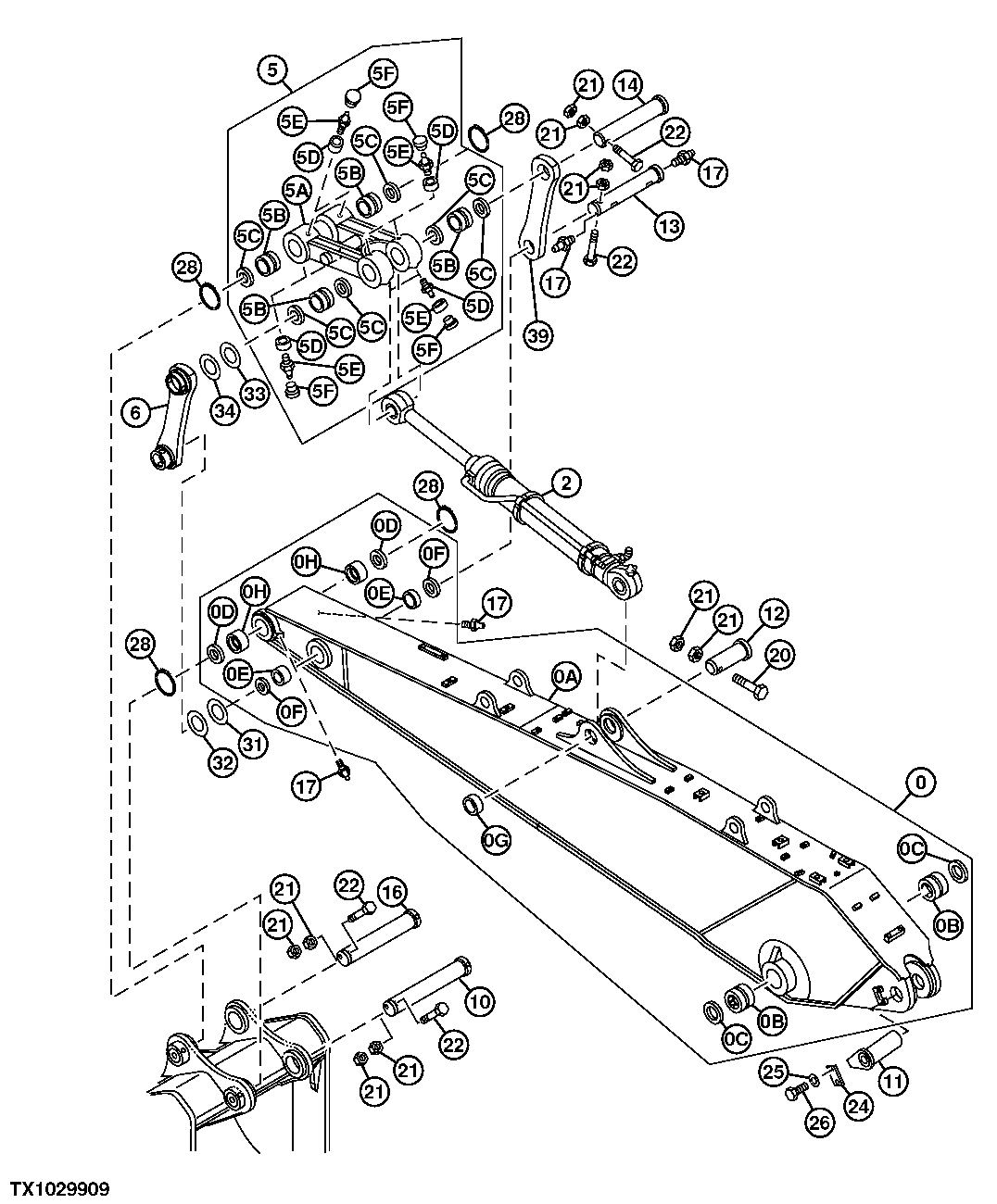

Long Arm 5.3 m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9275506G	1	Arm	SUB FOR 9262345
2	4604008	1	Cylinder	SUB FOR 4407006
5	9275508G	1	Link	-
6	8050178G	1	Link	-
10	3104742R	1	Pin	SUB FOR 3104742
11	8102736	1	Pin	-
12	AT131627	1	Pin Fastener	SUB FOR 3038820
13	3055219	1	Pin Fastener	-
14	DH300061	1	Pin Fastener	SUB FOR 3104743
16	3093215	1	Pin Fastener	-
17	TH100074	4	Lubrication Fitting	SUB FOR J75481
20	19M8100	1	Cap Screw	M20 X 180, SUB FOR J932013
21	14M7277	10	Nut	M20, SUB FOR J951020
22	4276312R	4	Bolt	SUB FOR 4276312
24	4122729	1	Strap	-
25	J222020	2	Washer	-
26	19M7950	2	Cap Screw	M20 X 45, SUB FOR J912045
28	4487682	4	O-Ring	-
31	4134370R	1	Shim	SUB FOR 4134370
32	4134371R	1	Shim	-
33	4134372R	1	Shim	-
34	4134373R	1	Shim	-
39	8050176G	1	Link	-
0A	-	1	Part 2	5011256 NLA
0B	4218719	2	Bushing	-
0C	4251766	2	Seal	-
0D	4251212	2	Seal	-
0E	TH103214	2	Bushing	SUB FOR 3026075
0F	TH102411	2	Seal	SUB FOR 4074008
0G	-	1	Part 8	SUB FOR 4143531, TH103198 NLA
0H	3079233	2	Bushing	SUB FOR AT217078
5A	-	1	Part 12	7052493 NLA
5B	3060476	4	Bushing	SUB FOR AT201695
5C	4251212	6	Seal	-
5D	TH100074	8	Lubrication Fitting	SUB FOR J75481
5E	4130686	8	Bushing	-
5F	4105912	8	Cap	-
