Открытый узел

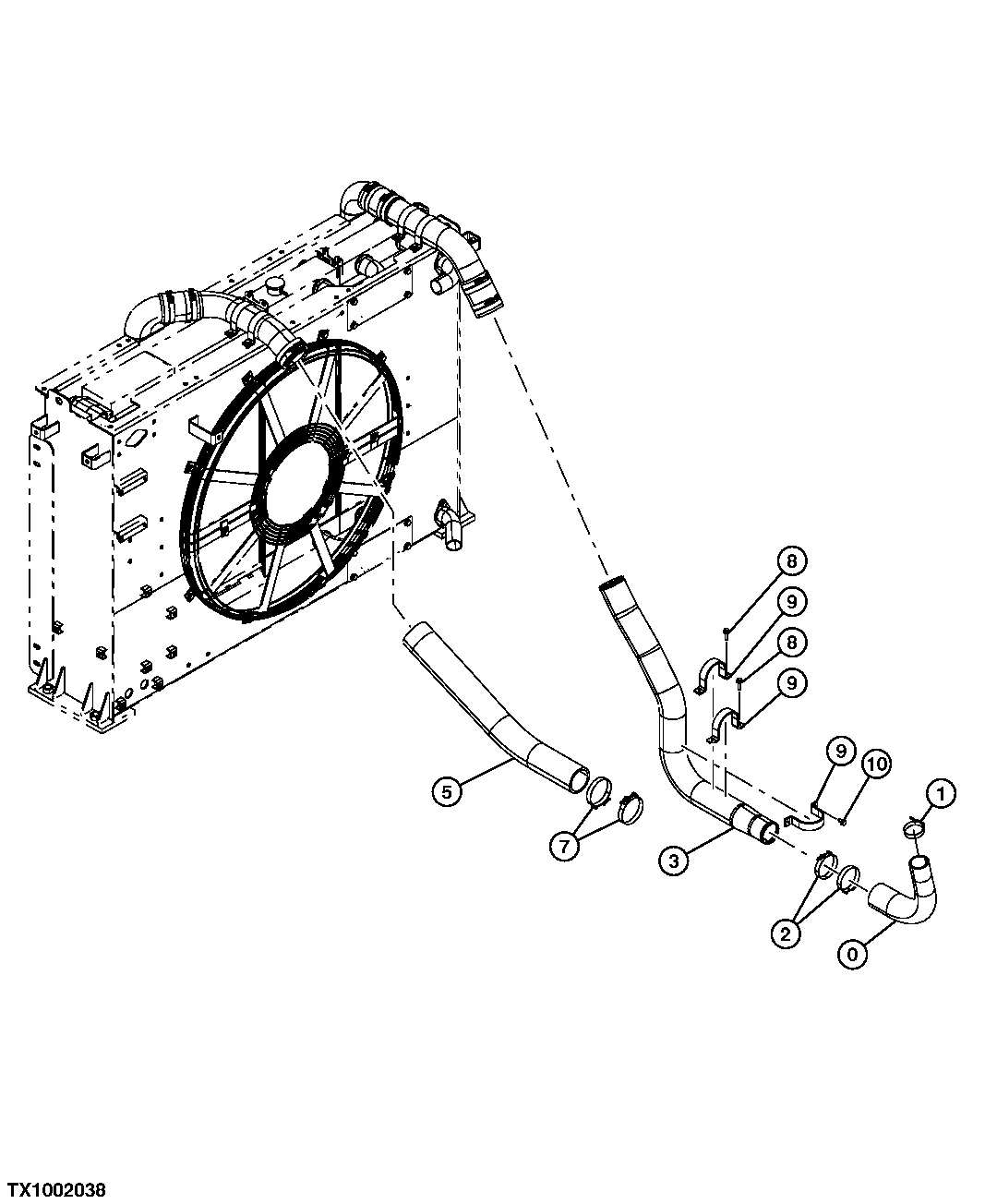

Intercooler Tubing (Engine Side)

Intercooler Tubing (Engine Side)

Intercooler Tubing (Engine Side)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Intercooler Tubing (Engine Side)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	(4644282 NLA) (SUB 4702919) (ALSO ORDER (2) AT56657, 3116770)
0	4702919	1	Hose	(USE WITH AT56657 AND 3116770)
1	4263764	1	Hose Clamp	-
2	-	2	Part 4	(4282484 NLA) (SUB AT56657) (ALSO ORDER 4702919 AND 3116770)
2	AT56657	2	Hose Clamp	(SUB FOR 4282484 AND 4282486) (USE WITH 4702919 AND 3116770)
3	-	1	Part 6	(8102397 NLA) (SUB 3116770) (ALSO ORDER 4282486 AND 4702919)
3	3116770	1	Hose	(USE WITH AT56657 AND 4702919)
5	3106422	1	Hose	-
7	4285234	2	Hose Clamp	-
8	-	4	Part 10	(J271040 NLA)
8	19M7358	4	Cap Screw	M10 X 40, (SUB FOR J901040)
8	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
9	4186854	3	Clamp	-
10	-	2	Part 14	(J271025 NLA)
10	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
10	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
