Hydraulic Lines (Check Valve and Solenoid Valve To Filter)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
14	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180
14	A852234	1	Elbow Fitting	-
16	4644371	1	Hydraulic Hose	-
24	7049631	1	Bracket	-
25	-	2	Part 5	J271020 NLA
25	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
25	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
26	9123033	1	Check Valve	-
27	-	2	Part 9	J271060 NLA
27	19M8499	2	Cap Screw	M10 X 60, SUB FOR J901060
27	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
28	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180
28	A852333	1	Elbow Fitting	-
30	A852422	1	Tee Fitting	-
30	M800650	1	Packing	SUB FOR 957366
31	A852344	1	Elbow Fitting	-
31	4506418	1	O-Ring	-
32	A852122	1	Adapter Fitting	-
32	M800650	1	Packing	SUB FOR 957366
34	4634394	1	Hydraulic Hose	-
51	A885002	8	Plug	-
51	M800650	1	Packing	SUB FOR 957366
52	A885003	1	Pipe Plug	-
52	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180

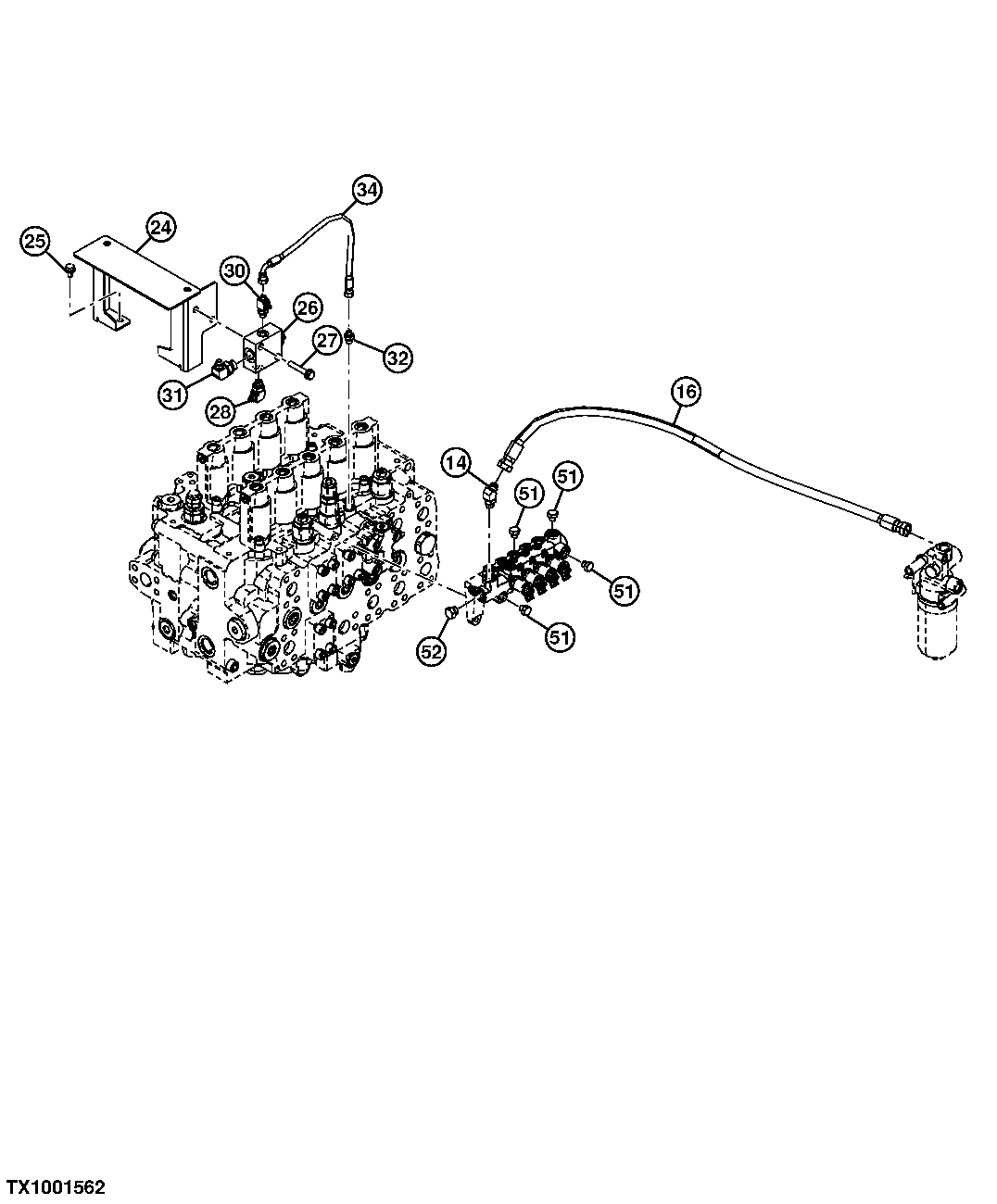

Hydraulic Lines (Check Valve and Solenoid Valve To Filter)

Нет текстового описания
