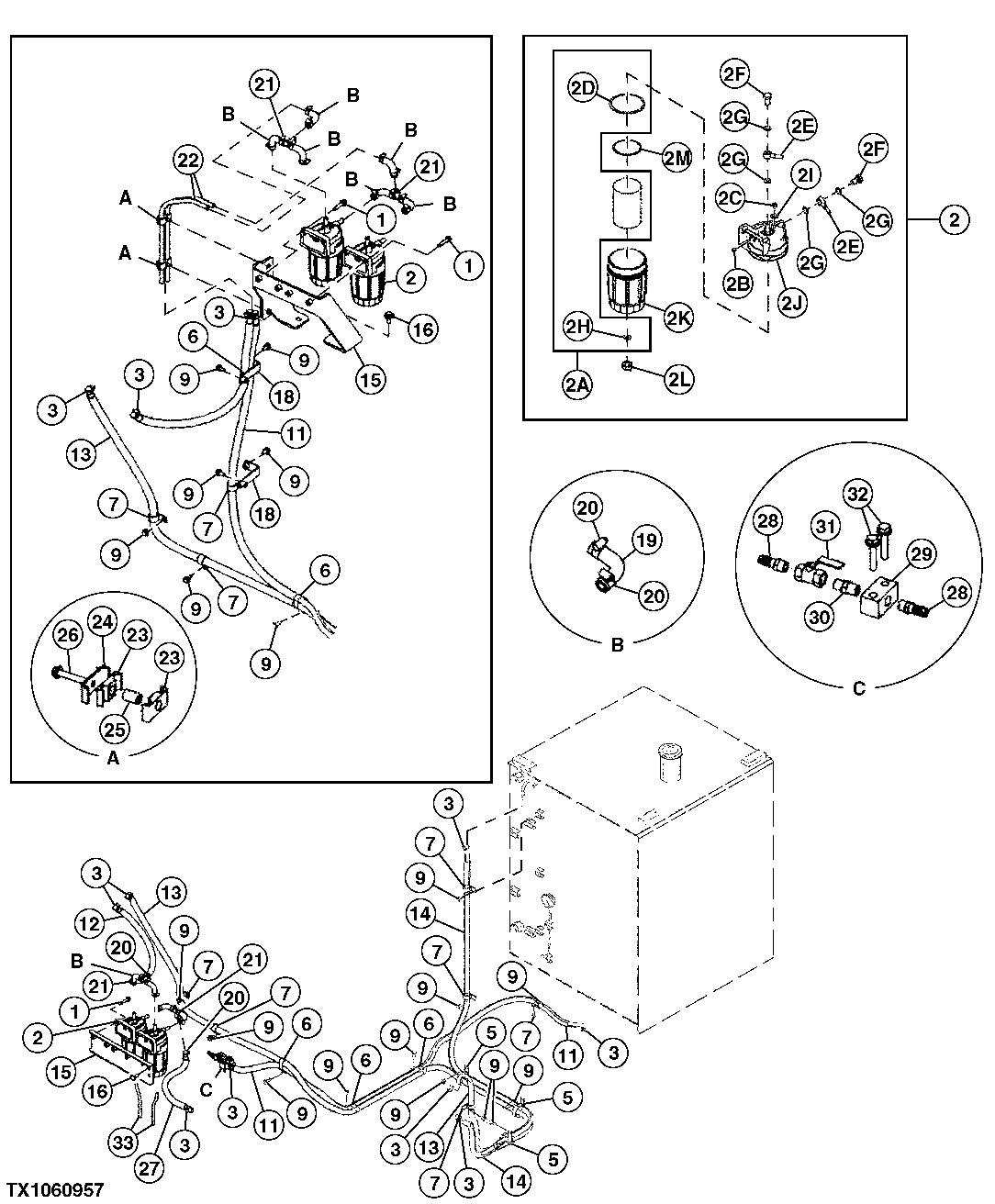

Fuel System Hoses (953080 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7658	4	Cap Screw	M10 X 50, (SUB FOR J901050)
1	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
1	-	4	Part 1	(J271050 NLA)
2	4679165	2	Fuel Filter	Fuel Filter and Water Separator
3	AA34965	8	Hose Clamp	(SUB FOR 4514699)
5	R134002	3	Clamp	(SUB FOR 4193816)
6	R50454	3	Clamp	(SUB FOR 4411911)
6	R50454	4	Clamp	(SUB FOR 4411911)
7	XCL-19	6	Hose Clamp	(SUB FOR 4192035)
7	XCL-19	7	Hose Clamp	(SUB FOR 4192035)
9	19M7402	12	Cap Screw	M10 X 25, (SUB FOR J901025)
9	-	12	Part 27	(J271025 NLA)
9	24M7346	16	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
9	19M7402	16	Cap Screw	M10 X 25, (SUB FOR J901025)
9	-	16	Part 24	(J271025 NLA)
9	24M7346	12	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
11	-	1	Part 30	(9285854 NLA)
11	4679238	1	Hose	-
11	4679239	1	Hose Guard	-
11	-	1	Part 33	(9286574 NLA)
11	4679736	1	Hose	-
11	4679737	1	Hose Guard	-
12	-	1	Part 36	(9285855 NLA)
12	4679240	1	Hose	-
12	4679241	1	Tube	-
12	-	1	Part 39	(9264222 NLA)
12	4657170	1	Hose Guard	-
12	-	1	Part 40	(MF TY22553, CTL 500 mm) (4654352 NLA)
13	4657240	1	Hose Guard	-
13	4650128	1	Hose	-
13	-	1	Part 42	(9264566 NLA)
14	4657166	1	Hose Guard	-
14	4654876	1	Hose	-
14	-	1	Part 45	(9264498 NLA)
15	8112029	1	Bracket	-
15	8112030	1	Bracket	-
16	19M8011	2	Cap Screw	M12 X 30, (SUB FOR J901230)
16	-	2	Part 53	(J271230 NLA)
16	4249324	3	Washer	-
16	19M7403	3	Cap Screw	M12 X 35, (SUB FOR J901235)
16	-	3	Part 50	(J281235 NLA)
16	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
18	9767918	2	Bracket	-
19	4679166	6	Pipe Elbow	-
19	4679166	4	Pipe Elbow	-
20	FF500010	12	Hose Clamp	SUB FOR 4514699
20	FF500010	10	Hose Clamp	SUB FOR 4514699
21	9768265	2	Pipe	-
22	4679168	2	Pipe	-
23	4679169	4	Clamp	-
24	4679170	2	Clamp	-
25	4361747	2	Spacer	-
26	-	2	Part 66	(J260845 NLA)
26	19M8359	2	Cap Screw	M8 X 45, (SUB FOR J900845)
26	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
27	-	1	Part 69	(9286575 NLA)
27	-	1	Part 70	(MF TY22553, CTL 500 mm) (4654352 NLA)
27	4657170	1	Hose Guard	-
28	4649401	2	Adapter Fitting	-
29	4648394	1	Manifold	-
30	94-1702	1	Adapter Fitting	-
31	4209782	1	Hand Operated Valve	-
32	-	2	Part 76	(J271055 NLA)
32	19M7935	2	Cap Screw	M10 X 55, (SUB FOR J901055)
32	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
33	4679746	2	Hose	-
2A	4676385R	1	Filter Element	SUB FOR 4676385
2B	-	1	Part 6	(4653188 NLA)
2C	4653191	1	Plug	-
2D	4653195	1	O-Ring	-
2E	4326742	2	Line	-
2F	4326740	2	Bolt	-
2G	4326741	4	Gasket	-
2H	4653194	1	Gasket	-
2I	4653192	1	Gasket	-
2J	4653187	1	Filter Head	-
2K	4653189	1	Sediment Bowl	-
2L	4653193	1	Plug	-
2M	4653190	1	Ring	-
