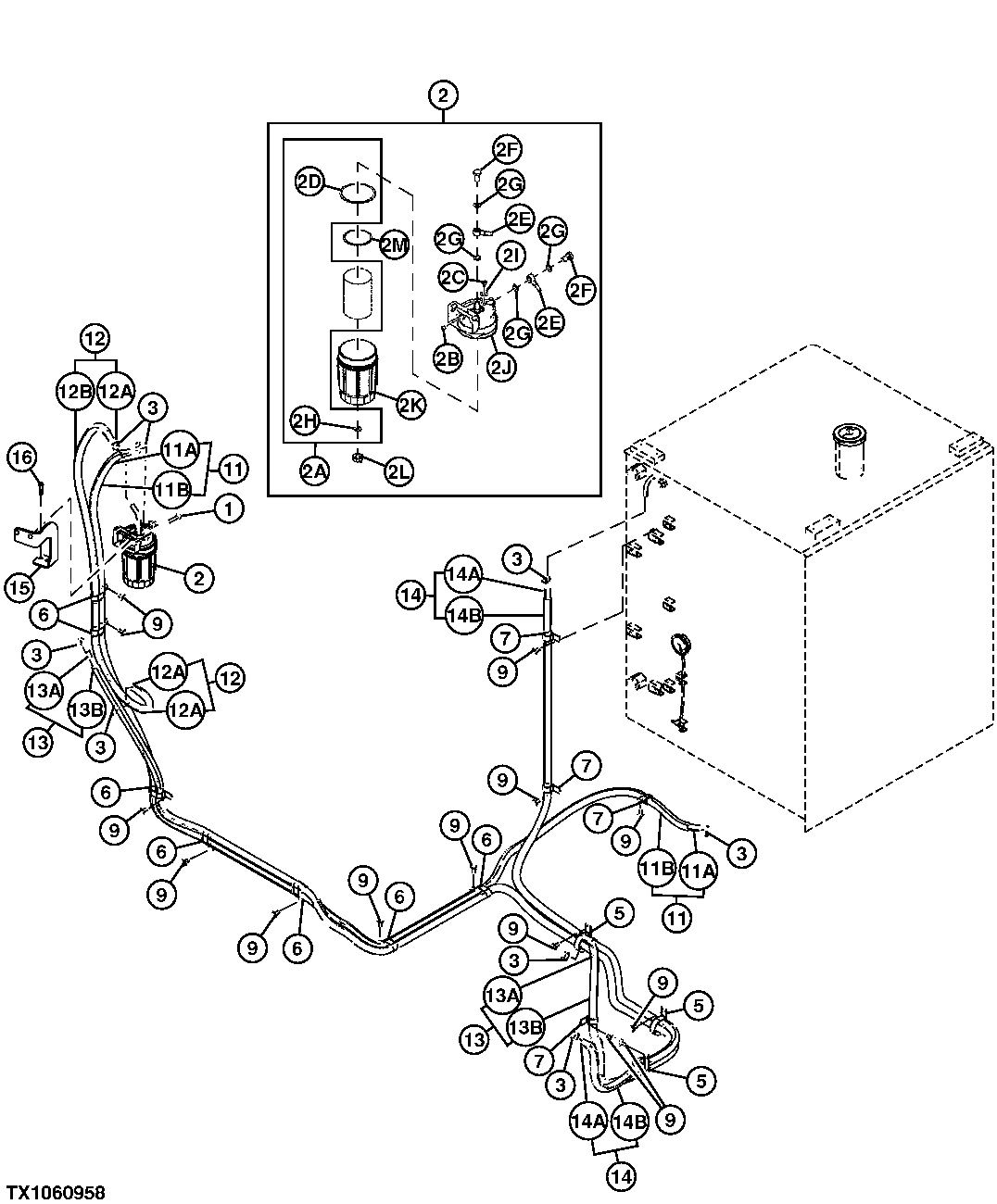

Fuel System Hoses ( - 953079)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7658	2	Cap Screw	M10 X 50, (SUB FOR J901050)
1	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
1	-	2	Part 1	(J271050 NLA)
2	4654220	1	Filter	Fuel Filter and Water Separator, (ALSO ORDER (2) 4679165, 9285854, 9285855, (3) J950012)
3	FF500010	8	Hose Clamp	(SUB FOR 4514699)
5	R134002	3	Clamp	(SUB FOR 4193816)
6	R50454	7	Clamp	(SUB FOR 4411911)
7	XCL-19	4	Hose Clamp	(SUB FOR 4192035)
9	24M7346	14	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
9	19M7402	14	Cap Screw	M10 X 25, (SUB FOR J901025)
9	-	14	Part 22	(J271025 NLA)
11	-	2	Part 25	(9264496 NLA)
12	-	1	Part 28	(9264497 NLA)
13	-	1	Part 31	(9264566 NLA)
14	-	1	Part 34	(9264498 NLA)
15	8110298	1	Bracket	(ALSO ORDER 7053237)
16	24M7345	2	Washer	13.500 X 24 X 2.500 mm
16	19M7403	2	Cap Screw	M12 X 35
16	-	2	Part 38	(J271235 NLA)
2A	4676385R	1	Filter Element	(SUB FOR 4676385)
2B	-	1	Part 6	(4653188 NLA)
2C	4653191	1	Plug	-
2D	4653195	1	O-Ring	-
2E	4326742	2	Line	-
2F	4326740	2	Bolt	-
2G	4326741	4	Gasket	-
2H	4653194	1	Gasket	-
2I	4653192	1	Gasket	-
2J	4653187	1	Filter Head	-
2K	4653189	1	Sediment Bowl	-
2L	4653193	1	Plug	-
2M	4653190	1	Ring	-
11A	4654872	2	Hose	-
11B	4657240	2	Hose Guard	-
12A	4654874	1	Hose	-
12B	4657241	1	Hose Guard	-
13A	4650128	1	Hose	-
13B	4657240	1	Hose Guard	-
14A	4654876	1	Hose	-
14B	4657166	1	Hose Guard	-
