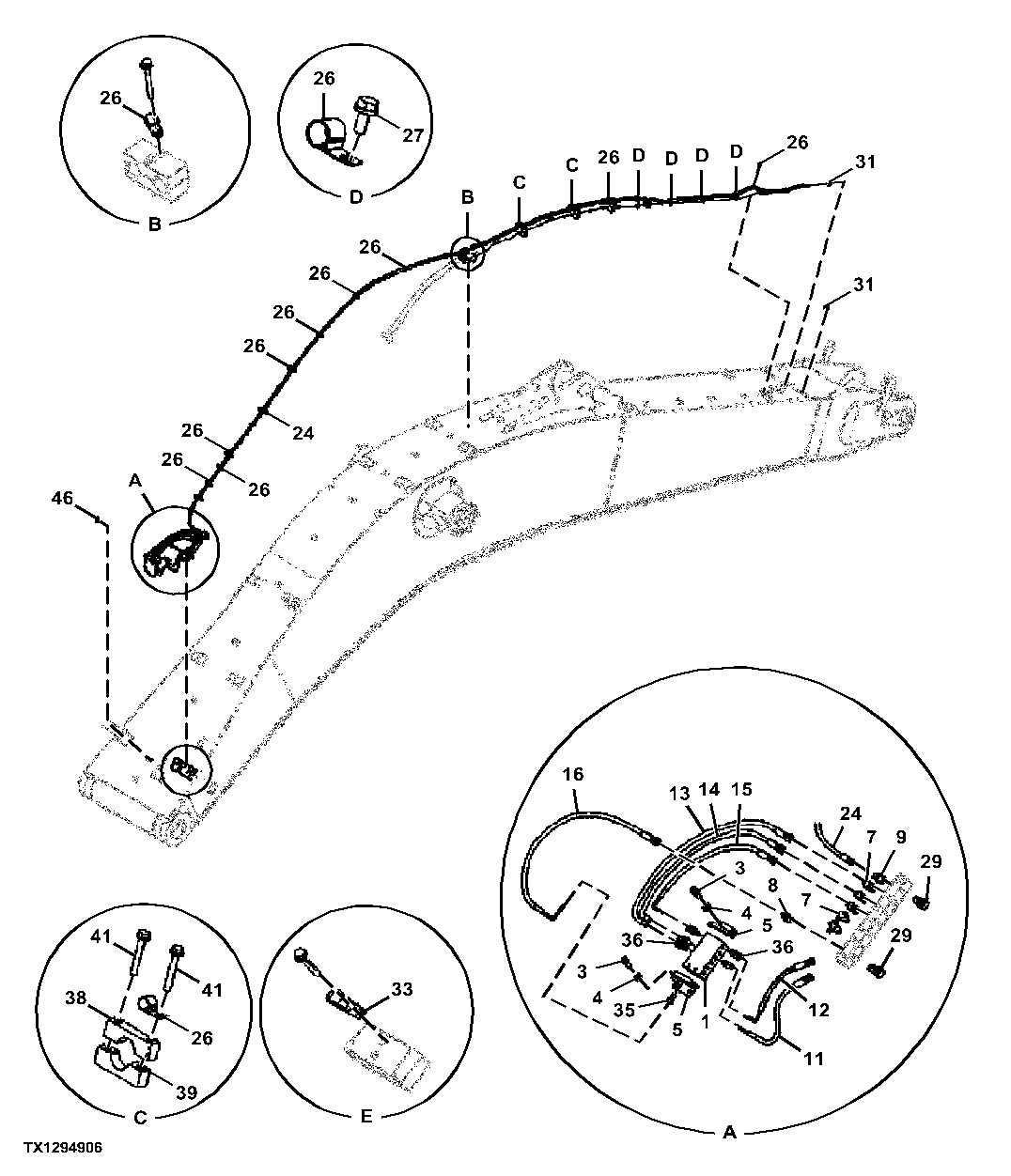

Boom Lubricate Lines, Automatic, Long Boom

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4399996	1	Valve	-
3	19M8337	4	Screw	M10 X 30, SUB FOR M341030
4	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
5	4361320	2	Clamp	-
7	4154656	5	Elbow Fitting	-
8	4215649	1	Adapter Fitting	-
9	T115957	1	ADAPTER FITTING	SUB FOR 4215650 OR 4154652
11	4668003	1	Hose	-
12	-	1	Part 9	4668002 NLA
13	4657403	1	Hose	-
14	4610840	1	Hose	-
15	4657391	1	Hose	-
16	-	1	Part 13	4606099 NLA
24	4684967	1	Hose	-
26	T28949	16	Clamp	SUB FOR 4190274
27	-	4	Part 16	J271025 NLA
27	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
27	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
29	T115889	2	ELBOW FITTING	SUB FOR 4154657
31	T115957	2	ADAPTER FITTING	SUB FOR 4215650 OR 4154652
33	R50454	1	Clamp	SUB FOR 4192034
35	4404159	1	Fitting	-
36	4364387	5	Fitting	-
38	4645250	2	Clamp	-
39	4657318	2	Clamp	-
41	-	4	Part 26	J271260 NLA
41	19M7363	4	Cap Screw	M12 X 60, SUB FOR J901260
41	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
46	4190261	1	Clip	-
