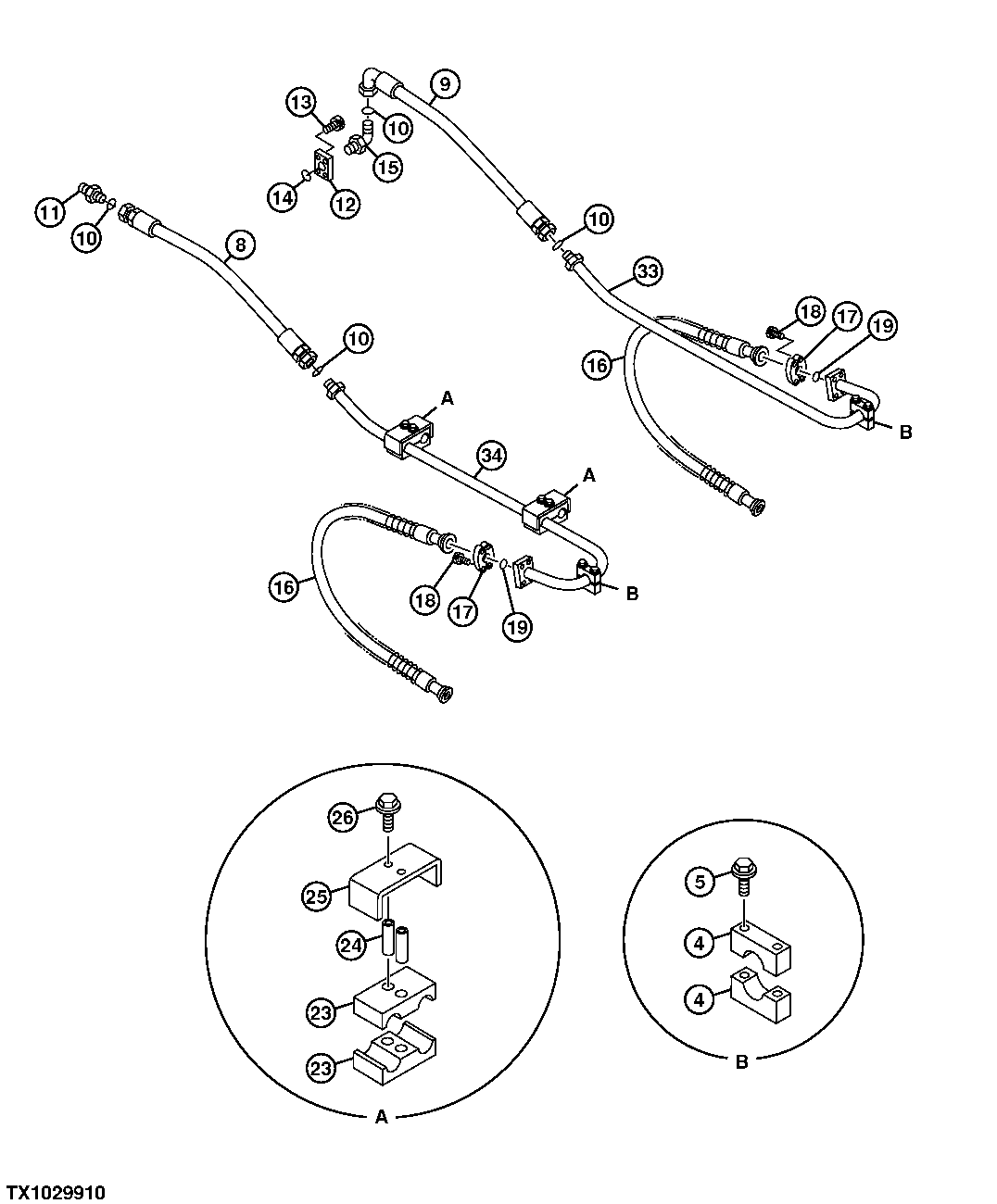

Arm Hydraulic Lines (Long Arm)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	4334363	4	Clamp	-
5	-	4	Part 2	(J271290 NLA)
5	19M7943	4	Cap Screw	M12 X 90, (SUB FOR J901290)
5	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
8	AT159574	1	Hydraulic Hose	(SUB FOR 4272697)
9	4308148	1	Hydraulic Hose	-
10	T76938	4	O-Ring	(SUB FOR 4187328)
11	4189535	1	Adapter Fitting	-
11	TH101926	1	O-Ring	(SUB FOR 4506429)
12	3046126	1	Flange	-
13	19M8341	4	Screw	M12 X 45, (SUB FOR M341245)
14	AT264324	1	O-Ring	(SUB FOR A811035)
15	TH101926	1	O-Ring	(SUB FOR 4506429)
15	A853388	1	Elbow Fitting	(SUB FOR 4198799)
16	4373644	2	Hydraulic Hose	-
17	AT131685	4	Flange Fitting	(SUB FOR 4089703)
18	19M8712	8	Screw	M14 X 50, (SUB FOR M341450)
19	T72216	2	O-Ring	(SUB FOR 4508805)
23	4619891	4	Clamp	-
24	28H2611	4	Spacer	0.546" X 0.840" X 2", (SUB FOR 4304539)
25	4619892	2	Clamp	-
26	-	4	Part 22	(J271285 NLA)
26	19M8122	4	Cap Screw	M12 X 85, (SUB FOR J901285)
26	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
33	7053116G	1	Pipe	-
34	7053178G	1	Pipe	-
